УГК 14.00 СБ серия 5.905-18.05. Крепление двух вспомогательных газопроводов к основному

УКГ 14.00 Крепления 2х вспомогательных газопроводов к основному.

Применяются для крепления трубопроводов систем газоснабжения природным газом с избыточным давлением до 1,2 МПа (12 кгс/см2), для районов с расчетной температурой окружающей среды не менее -40°С. Условный диаметр прокладываемых газопроводов Ду 20- 500 мм.

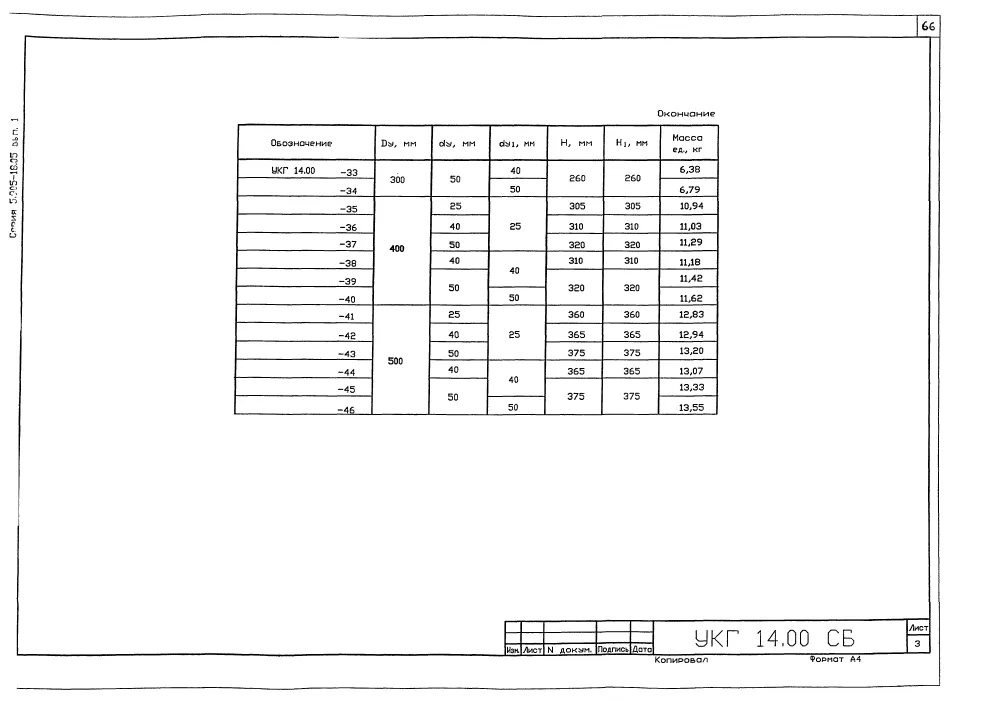

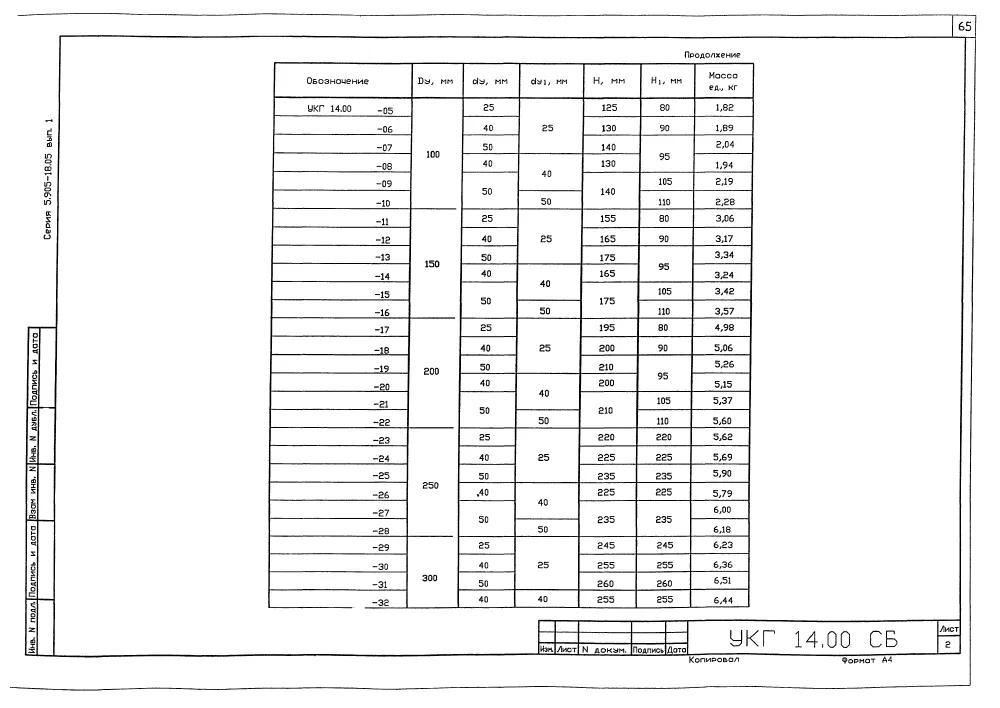

Крепления двух вспомогательных газопроводов к основному УКГ 14.00 СБ изготавливаются в соответствии с чертежами серии 5.905-18.05 выпуск 1.

Стандартно крепления газопровода УКГ 14.00 изготавливаются из марки стали Ст.3, 20, 09Г2С.
Стандартное покрытие УКГ 14.00 — транспортировочный грунт ГФ-021.

Описание

Обозначение	Ду, мм	dу, мм	dу₁, мм	Н, мм	Н₁, мм	Масса ед., кг
УКГ 14.00	50	20	20	95	75	1,26
УКГ 14.00-01	65	20	20	105	75	1,48
УКГ 14.00-02	80	20	20	110	75	1,64
УКГ 14.00-03	80	20	25	110	80	1,69
УКГ 14.00-04	80	25	25	110	80	1,7
УКГ 14.00-05	100	25	25	125	80	1,82
УКГ 14.00-06	100	40	25	130	90	1,89
УКГ 14.00-07	100	50	25	140	95	2,04
УКГ 14.00-08	100	40	40	130	95	1,94
УКГ 14.00-09	100	50	40	140	105	2,19
УКГ 14.00-10	100	50	50	140	110	2,28
УКГ 14.00-11	150	25	25	155	80	3,06
УКГ 14.00-12	150	40	25	165	90	3,17
УКГ 14.00-13	150	50	25	175	95	3,34
УКГ 14.00-14	150	40	40	165	95	3,24
УКГ 14.00-15	150	50	40	175	105	3,42
УКГ 14.00-16	150	50	50	175	110	3,57
УКГ 14.00-17	200	25	25	195	80	4,98
УКГ 14.00-18	200	40	25	200	90	5,06
УКГ 14.00-19	200	50	25	210	95	5,26
УКГ 14.00-20	200	40	40	200	95	5,15
УКГ 14.00-21	200	50	40	210	105	5,37
УКГ 14.00-22	200	50	50	210	110	5,6
УКГ 14.00-23	250	25	25	220	220	5,62
УКГ 14.00-24	250	40	25	225	225	5,69
УКГ 14.00-25	250	50	25	235	235	5,9
УКГ 14.00-26	250	40	40	225	225	5,79
УКГ 14.00-27	250	50	40	235	235	6
УКГ 14.00-28	250	50	50	235	235	6,18
УКГ 14.00-29	300	25	25	245	245	6,23
УКГ 14.00-30	300	40	25	255	255	6,36
УКГ 14.00-31	300	50	25	260	260	6,51
УКГ 14.00-32	300	40	40	255	255	6,44
УКГ 14.00-33	300	50	40	260	260	6,38
УКГ 14.00-34	300	50	50	260	260	6,79
УКГ 14.00-35	400	25	25	305	305	10,94
УКГ 14.00-36	400	40	25	310	310	11,03
УКГ 14.00-37	400	50	25	320	320	11,29
УКГ 14.00-38	400	40	40	310	310	11,18
УКГ 14.00-39	400	50	40	320	320	11,42
УКГ 14.00-40	400	50	50	320	320	11,62
УКГ 14.00-41	500	25	25	360	360	12,83
УКГ 14.00-42	500	40	25	365	365	12,94
УКГ 14.00-43	500	50	25	375	375	13,2
УКГ 14.00-44	500	40	40	365	365	13,07
УКГ 14.00-45	500	50	40	375	375	13,33
УКГ 14.00-46	500	50	50	375	375	13,55
