Подвески ПГ ГОСТ 16127-78 с одной тягой, регулируемой гайкой

Подвески ПГ ГОСТ 16127-78 с одной тягой, регулируемой гайкой, для горизонтальных трубопроводов Дн 32 - 530 мм

Регулируемые подвески ПГ по ГОСТ 16127-78 для крепления горизонтального технологического трубопровода. Применяется этот тип подвесок для трубопроводов с диаметром от 32 мм до 530 мм и транспортирующих рабочую среду температурой от 0 до + 450°С под давлением до 10 МПа. Установка производится на трубопроводы различного назначения надземной прокладки. Подвески предназначены для компенсации сдвига осевых и боковых нагрузок трубопровода. Стандарт не распространяется на подвески магистральных трубопроводов, трубопроводов с хладагентом, а также внутристанционных трубопроводов электрических станций.

Обычно изделие прикрепляется к опорным конструкциям, либо к перекрытию здания. Это происходит с помощью тяги с гайкой. Длину тяги можно регулировать за счет гайки.

Размеры и конструкция

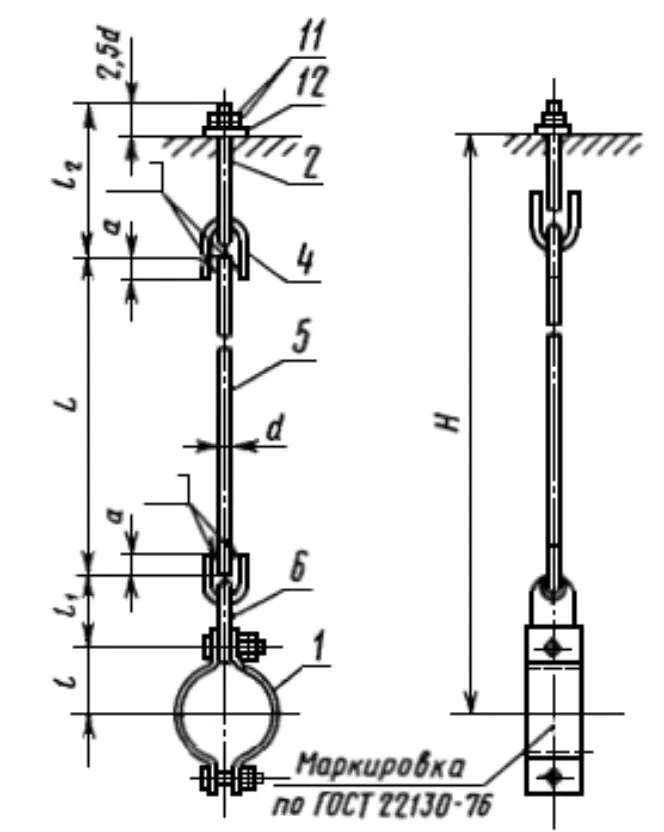

1 — хомут в сборе; 2 — тяга с ушком верхняя; 4 — ушко; 5 — тяга соединительная; 6 — серьга; 11 — гайка по ГОСТ 5915-70; 12 — шайба по ГОСТ 11371-78;

1773473763501-580059296-podveska-pg-razmery

Наименование изделия	Дн	Условная масса, кг.	Условная нагрузка Р_maх, кгс	Высота h, мм, не менее	а, мм	d, мм	I, мм	l₁. мм	l₂, мм
ПГ-32-50	32	0.90	50	480	26	10	38	100	230
ПГ-38-80	38	0,90	80	480	26	10	40	100	230
ПГ-45-100	45	0,90	100	500	26	10	45	100	230
ПГ-57-200	57	1,00	200	500	26	10	52	100	230
ПГ-76-250	76	1,10	250	500	26	10	60	100	230
ПГ-89-400	89	1,50	400	620	34	12	67	104	336
ПГ-108-400	108	1,60	400	640	34	12	80	104	336
ПГ-133-900	133	2,90	900	680	43	16	90	130	344
ПГ-159-1100	159	3,30	1100	690	43	16	108	130	344
ПГ-194-1800	194	5,90	1800	800	51	20	130	156	412
ПГ-219-2000	219	6,00	2000	800	51	20	140	156	412
ПГ-273-1500	273	5,30	1500	770	43	16	170	150	344
ПГ-273-2400	273	8,40	2400	870	51	20	180	166	412
ПГ-325-1800	325	7,80	1800	880	51	20	195	166	412
ПГ-325-3400	325	15,90	3400	980	62	24	205	184	484
ПГ-377-2400	377	9,30	2400	910	51	20	230	166	412
ПГ-377-3400	377	16,70	3400	1000	62	24	230	184	484
ПГ-426-2400	426	9,80	2400	940	51	20	260	166	412
ПГ-426-3400	426	17,70	3400	1030	62	24	260	184	484
ПГ-480-3400	480	18,70	3400	1100	62	24	285	184	484
ПГ-480-4500	480	22,10	4500	1190	71	27	290	208	520
ПГ-530-3400	530	19,80	3400	1100	62	24	310	184	484
ПГ-530-5500	530	32,60	5500	1200	77	30	320	215	530
