Опоры А14Б 586.000 серия 5.900-7 выпуск 4

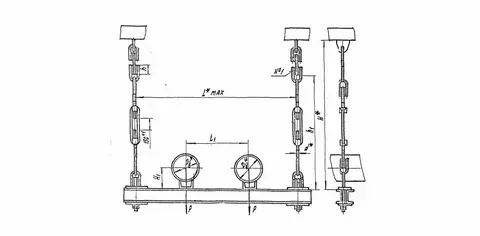

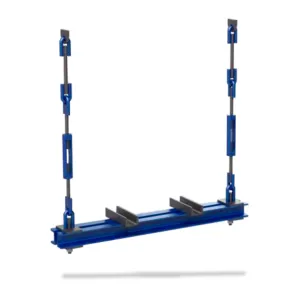

Опоры А14Б 586.000 СБ .Опора подвесная двухрядная А14Б 586.000 серия 5.900-7 выпуск 4.
Опоры подвесные двухрядные применяются для крепления горизонтальных трубопроводов, транспортирующих воду и пар с температурой до 150°С, либо холодоноситель с температурой от -15°С до 15°С с максимальным давлением до 1,6 МПа (16 кгс/см2). Условный диаметр прокладываемых трубопроводов Ду 100 – 250 мм.
Опоры подвесные двухрядные А14Б 586.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 4.
Стандартно опоры А14Б 586.000 изготавливаются из марок стали сталь 3, 20, 09Г2С. Стандартное покрытие – транспортировочный грунт ГФ-021.
Обозначение |
Условный проход Ду, мм |
Допускаемая нагрузка Р, кгс |
Размеры, мм |
Масса, кг |
||
Lᵐᵃˣ |
L₁ |
H |
||||
|
А14Б 586.000 |
100 |
118 |
690,0 |
250,0 |
600,0 |
12,40 |
|
А14Б 586.000-01 |
125 |
175 |
780,0 |
280,0 |
750,0 |
17,50 |
|
А14Б 586.000-02 |
150 |
266 |
850,0 |
300,0 |
750,0 |
20,80 |
|
А14Б 586.000-03 |
200 |
590 |
1000,0 |
350,0 |
780,0 |
32,10 |
|
А14Б 586.000-04 |
250 |
840 |
1100,0 |
400,0 |
780,0 |
34,50 |
