Опоры ТС-623.00.00 серия 5.903-13 выпуск 8-95 корпусные приварные подвижные с одним ребром
Опоры ТС-623.00.00 серия 5.903-13 выпуск 8-95 корпусные приварные подвижные с одним ребром Дн 32 - 159 мм.
Опоры подвижные приварные ТС-623.00.00 предназначены для трубопроводов с рабочим давлением Pу до 4,0 МПа и рабочей температурой tраб до +425 °С.

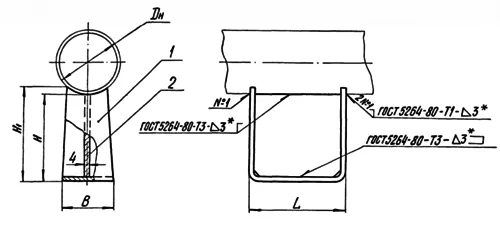

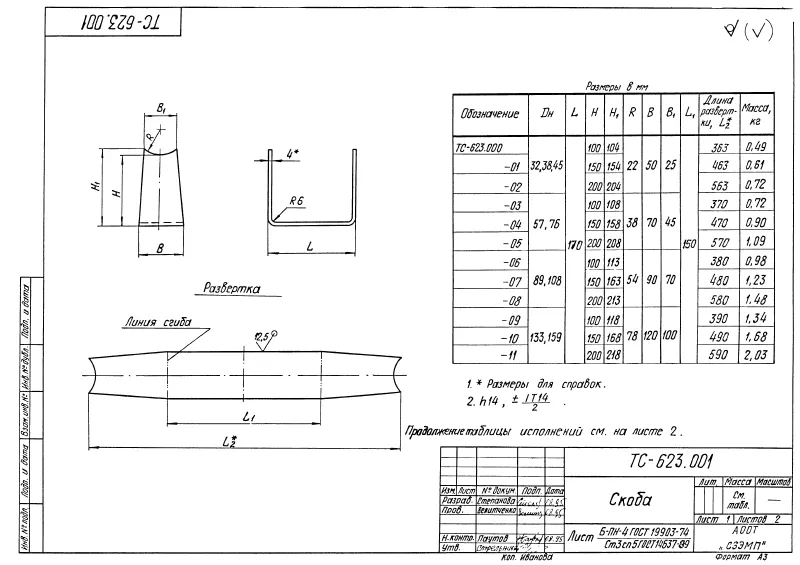

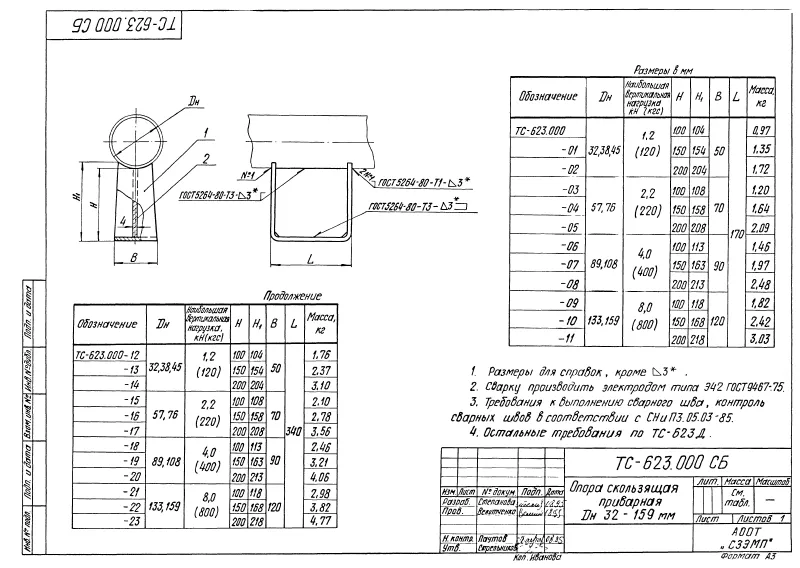

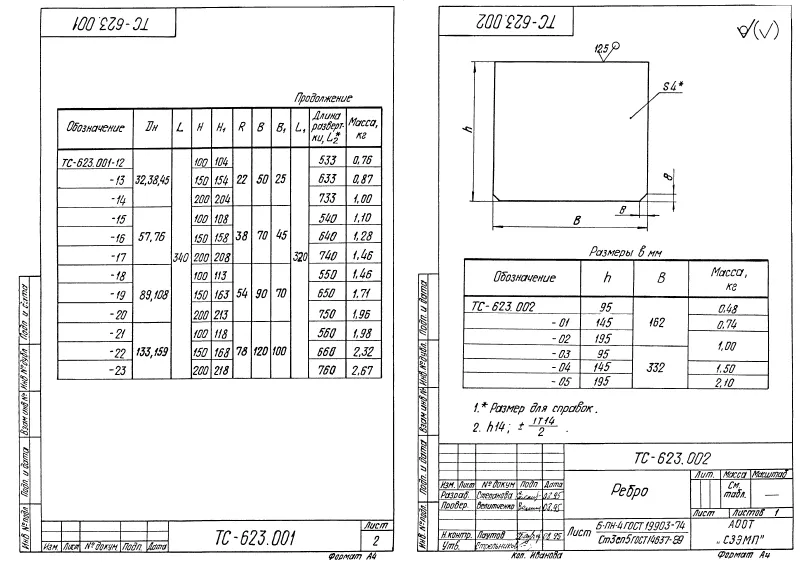

Скользящие приварные опоры для трубопроводов диаметром от 32 до 159 мм. Изготавливаются по чертежу ТС-623.000СБ серии 5.903-13 вып. 8-95 из углеродистой стали 3. Возможно изготовление из стали 20, 09Г2С. Состоят из корпуса и ребра жесткости.
Технические параметры опор ТС-623.00.00 серия 5.903-13 выпуск 8-95 :
|
№ |
Наименование |
Дн |
Наибольшая вертикальная нагрузка кН (mc) |
Высота, мм |
Ширина, мм |
Длина, мм |
Масса изделия, кг |
|
1 |
ТС-623.000 |
32,38,45 |
1,2 (120) |
106 |
50 |
170 |
0,97 |
|
2 |
ТС-623.000 - 01 |
32,38,45 |
1,2 (120) |
154 |
50 |
170 |
1,35 |
|
3 |
ТС-623.000 - 02 |
32,38,45 |
1,2 (120) |
204 |
50 |
170 |
1,72 |
|
4 |
ТС-623.000 - 03 |
57,76 |
2,2 (220) |
108 |
70 |
170 |
1,20 |
|
5 |
ТС-623.000 - 04 |
57,76 |
2,2 (220) |
158 |
70 |
170 |
1,64 |
|
6 |
ТС-623.000 - 05 |
57,76 |
2,2 (220) |
208 |
70 |
170 |
2,09 |
|
7 |
ТС-623.000 - 06 |
89,108 |
4,0 (400) |
113 |
90 |
170 |
1,46 |
|
8 |
ТС-623.000 - 07 |
89,108 |
4,0 (400) |
163 |
90 |
170 |
1,97 |
|
9 |
ТС-623.000 - 08 |
89,108 |
4,0 (400) |
213 |
90 |
170 |
2,48 |
|
10 |
ТС-623.000 - 09 |
133,159 |
8,0 (800) |
118 |
120 |
170 |
1,82 |
|
11 |
ТС-623.000 - 10 |
133,159 |
8,0 (800) |
158 |
120 |
170 |
2,42 |
|
12 |
ТС-623.000 - 11 |
133,159 |
8,0 (800) |
218 |
120 |
170 |
3,03 |
|
13 |
ТС-623.000 - 12 |
32,38,45 |
1,2 (120) |
106 |
50 |
340 |
1,76 |
|
14 |
ТС-623.000 - 13 |
32,38,45 |
1,2 (120) |
154 |
50 |
340 |
2,37 |
|
15 |
ТС-623.000 - 14 |
32,38,45 |
1,2 (120) |
204 |
50 |
340 |
3,10 |
|
16 |
ТС-623.000 - 15 |
57,76 |
2,2 (220) |
108 |
70 |
340 |
2,10 |
|
17 |
ТС-623.000 - 16 |
57,76 |
2,2 (220) |
158 |
70 |
340 |
2,78 |
|
18 |
ТС-623.000 - 17 |
57,76 |
2,2 (220) |
208 |
70 |
340 |
3,56 |
|
19 |
ТС-623.000 - 18 |
89,108 |
4,0 (400) |
113 |
90 |
340 |
2,46 |
|
20 |
ТС-623.000 - 19 |
89,108 |
4,0 (400) |
163 |
90 |
340 |
3,21 |
|
21 |
ТС-623.000 - 20 |
89,108 |
4,0 (400) |
213 |
90 |
340 |
4,06 |
|
22 |
ТС-623.000 - 21 |
133,159 |
8,0 (800) |
118 |
120 |
340 |
2,98 |
|
23 |
ТС-623.000 - 22 |
133,159 |
8,0 (800) |
158 |
120 |
340 |
3,82 |
|
24 |
ТС-623.000 - 23 |
133,159 |
8,0 (800) |
218 |
120 |
340 |
4,77 |
