Опоры А14Б 584.000 серия 5.900-7 выпуск 4

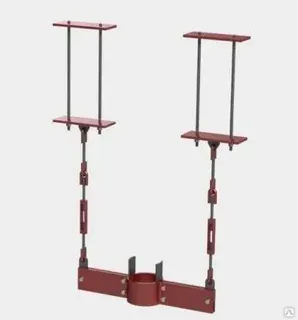

Опоры А14Б 584.000 СБ Опора подвесная серия 5.900-7 выпуск 4.
Опоры А14Б 584.000 применяются для крепления вертикальных трубопроводов, транспортирующих воду и пар с температурой до 150°С, либо холодоноситель с температурой от -15°С до 15°С с максимальным давлением до 1,6 МПа (16 кгс/см2). Условный диаметр прокладываемых трубопроводов Ду 50 – 250 мм.
Опоры подвесные А14Б 584.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 4.
Стандартно опоры А14Б 584.000 изготавливаются из марок стали сталь 3, 20, 09Г2С. Стандартное покрытие – транспортировочный грунт ГФ-021.
Обозначение |
Условный проход Ду, мм |
Допускаемая нагрузка Р, кгс |
Размеры, мм |
Масса, кг |
Lᵐᵃˣ |
||||
|
А14Б 584.000 |
50 |
51 |
400,0 |
14,34 |
|
А14Б 584.000-01 |
65 |
75 |
440,0 |
15,42 |
|
А14Б 584.000-02 |
80 |
107 |
550,0 |
17,14 |
|
А14Б 584.000-03 |
100 |
157 |
560,0 |
19,60 |
|
А14Б 584.000-04 |
125 |
220 |
600,0 |
24,40 |
|
А14Б 584.000-05 |
150 |
325 |
630,0 |
24,30 |
|
А14Б 584.000-06 |
200 |
857 |
750,0 |
38,90 |
|
А14Б 584.000-07 |
250 |
1153 |
860,0 |
44,90 |
