Опоры А14Б 577.000 серия 5.900-7 выпуск 4

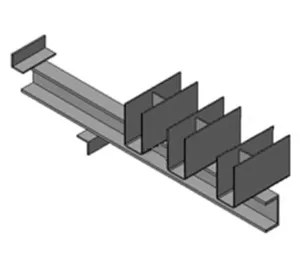

Опоры А14Б 577.000 серия 5.900-7 выпуск 4 подвижные корпусные приварные трехрядные с креплением к стенам, перекрытиям и к полу Ду 50 - 100 мм
Опорные конструкции по серии 5.900-7 выпуск 4 разработаны для установки на стены, перекрытия и полы. Крепление происходит с помощью заделки металлических кронштейнов в кирпичные стены. Трубопроводы крепятся к перекрытиям с помощью подвески или посредством приварки к закладным деталям, находящимся в стыках между плитами.
Опоры А14Б 577.000 подвижные трехрядные применяются для крепления к стенам, перекрытиям или и к полу трубопроводов, транспортирующих рабучую среду с температурой от 0 до +440 °C с максимальным давлением до 1,6 МПа (16 кгс/см2). Опоры подвижные А14Б 577.000 предназначены для компенсации сдвига горизонтальных и вертикальных нагрузок трубопровода. Изготовление опоры А14Б 577.000 производится путем выполнения гибки и сварки по ГОСТ 5714-80 электродами тип Э46.
Стандартно опоры А14Б 577.000 изготавливаются из марки стали Ст.3,20,09Г2С.
Стандартное покрытие — транспортировочный грунт ГФ-021.

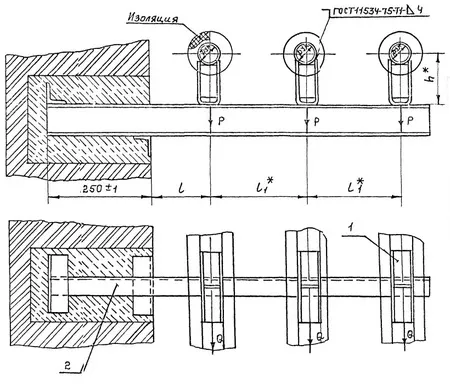

Обозначение |
Условный проход Ду, мм |
Допускаемые нагрузки, кгс |
Размеры, мм |
Масса, кг |
||
Верттикальн. |
Горизонтальн. |
l |
l₁ |
|||
Р |
Q |
|||||
|
А14Б 577.000 |
50 |
51 |
15 |
150,0 |
245,0 |
11,54 |
|
А14Б 577.000-01 |
50 |
51 |
15 |
150,0 |
245,0 |
12,80 |
|
А14Б 577.000-02 |
65 |
78 |
23 |
160,0 |
270,0 |
13,23 |
|
А14Б 577.000-03 |
65 |
78 |
23 |
160,0 |
270,0 |
14,61 |
|
А14Б 577.000-04 |
80 |
107 |
32 |
185,0 |
320,0 |
18,90 |
|
А14Б 577.000-05 |
80 |
107 |
32 |
185,0 |
320,0 |
20,30 |
|
А14Б 577.000-06 |
100 |
157 |
47 |
195,0 |
340,0 |
25,34 |
|
А14Б 577.000-07 |
100 |
157 |
47 |
195,0 |
340,0 |
26,92 |
