Опоры А14Б 573.000 серия 5.900-7 выпуск 4
Опоры А14Б 573.000 серия 5.900-7 выпуск 4 подвижные хомутовые двухрядные с креплением к стенам, перекрытиям и к полу Ду 50 - 80 мм
Опорные конструкции по серии 5.900-7 выпуск 4 разработаны для установки на стены, перекрытия и полы. Крепление происходит с помощью заделки металлических кронштейнов в кирпичные стены. Трубопроводы крепятся к перекрытиям с помощью подвески или посредством приварки к закладным деталям, находящимся в стыках между плитами.
Опоры А14Б 573.000 подвижные двухрядные применяются для крепления к стенам, перекрытиям или и к полу трубопроводов, транспортирующих рабучую среду с температурой от 0 до +440 °C с максимальным давлением до 1,6 МПа (16 кгс/см2). Опоры подвижные А14Б 573.000 предназначены для компенсации сдвига горизонтальных и вертикальных нагрузок трубопровода.
Изготовление опоры А14Б 573.000 производится путем выполнения гибки и сварки по ГОСТ 5714-80 электродами тип Э46
Стандартно опоры А14Б 573.000 изготавливаются из марки стали Ст.3,20,09Г2С.
Стандартное покрытие — транспортировочный грунт ГФ-021.
означение |
Условный проход Ду, мм |
Допускаемые нагрузки, кгс |

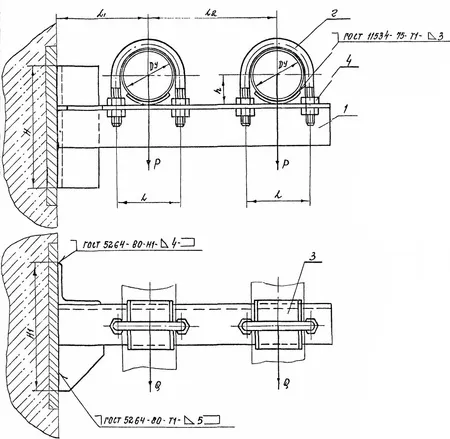

Размеры, мм |
Масса, кг |
||
Верттикальн. |
Горизонтальн. |
l₁ |
l₂ |
|||
Р |
Q |
|||||
|
А14Б 573.000 |
50 |
40 |
12 |
100,0 |
140,0 |
1,90 |
|
А14Б 573.000-01 |
65 |
56 |
17 |
120,0 |
160,0 |
2,90 |
|
А14Б 573.000-02 |
80 |
72 |
22 |
130,0 |
175,0 |
3,90 |
