Опоры А14Б 558.000 серия 5.900-7 выпуск 3

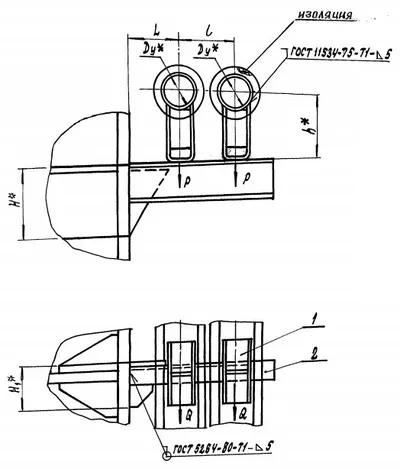

Опоры А14Б 558.000 серии 5.900-7 выпуск 3 подвижные корпусные приварные двухрядные с креплением к металлической колонне Ду 50 - 80 мм.
Опоры А14Б 558.000 применяются для крепления к металлическим колоннам трубопроводов, транспортирующих воду и пар с температурой до +150°С, либо холодоноситель с температурой от -15°С до +15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).
Стандартно подвижные двухрядные опоры А14Б 548.000 изготавливаются из марки стали Ст.3,20,09Г2С.
Стандартное покрытие — транспортировочный грунт ГФ-021.
|
Обозначение |
Условный проход Ду, мм |
Допускаемые нагрузки, кгс |
Размеры, мм |
Масса, кг |
||
|
Вертикальн. |
Горизонтальн. |
L |
l |
|||
|
Р |
Q |
|||||
|
А14Б 558.000 |
50 |
51 |
15 |
150,0 |
245,0 |
3,02 |
|
А14Б 558.000-01 |
50 |
51 |
15 |
150,0 |
245,0 |
5,48 |
|
А14Б 558.000-02 |
65 |
78 |
23 |
160,0 |
270,0 |
5,07 |
|
А14Б 558.000-03 |
65 |
78 |
23 |
160,0 |
270,0 |
5,54 |
|
А14Б 558.000-04 |
80 |
107 |
32 |
185,0 |
320,0 |
7,05 |
|
А14Б 558.000-05 |
80 |
107 |
32 |
185,0 |
320,0 |
7,52 |
