Опоры А14Б 552.000 серия 5.900-7 выпуск 3

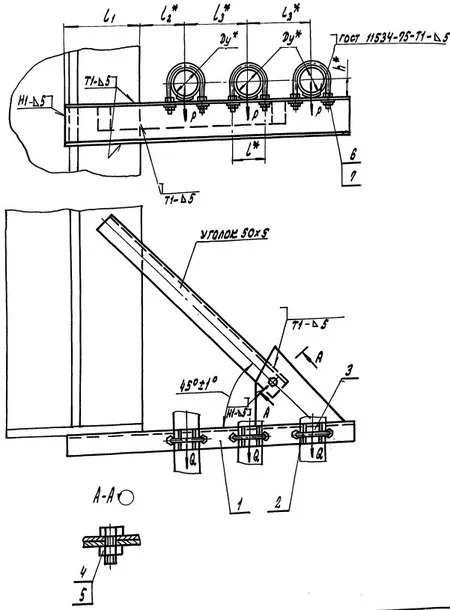

Опоры А14Б 552.000 серия 5.900-7 выпуск 3 подвижные хомутовые трехрядные с креплением к металлической колонне Ду 50 - 80 мм.
Опоры А14Б 552.000 применяются для крепления к металлическим колоннам трубопроводов, транспортирующих воду и пар с температурой до +150°С, либо холодоноситель с температурой от -15°С до +15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).
Стандартно подвижные двухрядные опоры А14Б 548.000 изготавливаются из марки стали Ст.3,09Г2С, 20.
Стандартное покрытие — транспортировочный грунт ГФ-021.
|
Обозначение |
Условный проход Ду, мм |
Допускаемые нагрузки, кгс |
Размеры, мм |
Масса, кг |
|||
|
Верттикальн. |
Горизонтальн. |
l₁ |
l₂ |
l₃ |
|||
|
Р |
Q |
||||||
|
А14Б 552.000 |
50 |
40 |
12 |
165,0 |
100,0 |
140 |
6,80 |
|
А14Б 552.000-01 |
65 |
56 |
17 |
188,0 |
120,0 |
160 |
7,10 |
|
А14Б 552.000-02 |
80 |
72 |
22 |
195,0 |
130,0 |
175 |
7,80 |
