Опоры А14Б 547.000 серия 5.900-7 выпуск 3
Опоры А14Б 547.000 серия 5.900-7 выпуск 3 подвижные хомутовые двухрядные с креплением к металлической колонне, с подвеской для второго трубопровода Ду 50 - 100 мм.
Опоры А14Б 547.000 применяются для крепления к металлическим колоннам трубопроводов, транспортирующих воду и пар с температурой до +150°С, либо холодоноситель с температурой от -15°С до +15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).
Стандартно подвижные двухрядные опоры А14Б 547.000 изготавливаются из марки стали Ст.3,09Г2С, 20. Стандартное покрытие — транспортировочный грунт ГФ-021.
|
Обозначение |
Условный проход Ду, мм |
Допускаемые нагрузки, кгс |

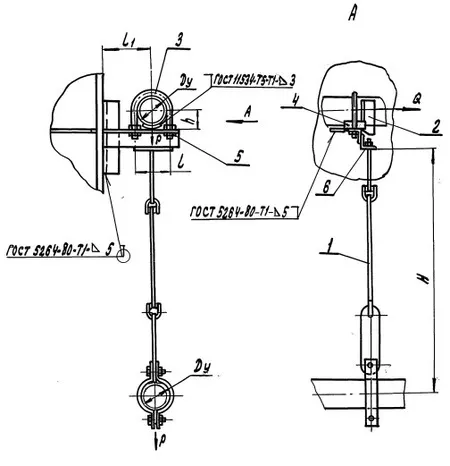

Размеры, мм |
Масса, кг |
|
|
Верттикальн. |
Горизонтальн. |
l₁ |
|||
|
Р |
Q |
||||
|
А14Б 547.000 |
50 |
40 |
12 |
100,0 |
2,40 |
|
А14Б 547.000-01 |
65 |
56 |
17 |
120,0 |
3,03 |
|
А14Б 547.000-02 |
80 |
72 |
22 |
130,0 |
3,72 |
|
А14Б 547.000-03 |
100 |
120 |
36 |
140,0 |
5,05 |
