Опоры А14Б 521.000 серия 5.900-7 выпуск 1
Опоры А14Б 521.000 серия 5.900-7 выпуск 1 подвижные хомутовые с креплением к железнобетонной колонне Ду 100 - 250 мм
Опоры А14Б 521.000 применяются для крепления неизолированных трубопроводов, транспортирующих воду и пар с температурой до +150°С, либо холодоноситель с температурой от -15°С до +15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).
Стандартно опоры А14Б 521.000 изготавливаются из марки стали Ст.3,20,09Г2С.
Стандартное покрытие — транспортировочный грунт ГФ-021.

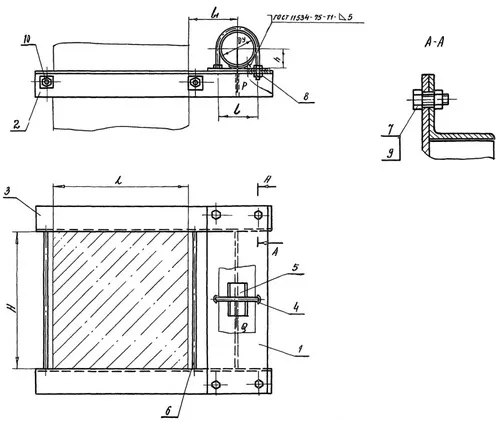

Подвижные опоры А14Б 521.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 1
|
бозначение |
Условный проход Ду*, мм |
Допускаемые нагрузки, кгс |
Размеры, мм |
Масса, кг |
||
|
Вертик. |
Горизонт. |
L |
l₁ |
|||
|
Р |
Q |
|||||
|
А14Б 521.000 |
100 |
120 |
36 |
400,0 |
140,0 |
20,60 |
|
А14Б 521.000-01 |
125 |
175 |
52 |
400,0 |
155,0 |
24,20 |
|
А14Б 521.000-02 |
150 |
266 |
80 |
400,0 |
170,0 |
24,33 |
|
А14Б 521.000-03 |
200 |
590 |
177 |
400,0 |
200,0 |
45,00 |
|
А14Б 521.000-04 |
250 |
840 |
252 |
400,0 |
240,0 |
52,35 |
|
А14Б 521.000-05 |
100 |
120 |
36 |
400,0 |
140,0 |
23,10 |
|
А14Б 521.000-06 |
125 |
175 |
52 |
400,0 |
155,0 |
26,60 |
|
А14Б 521.000-07 |
150 |
266 |
80 |
400,0 |
170,0 |
28,60 |
|
А14Б 521.000-08 |
200 |
590 |
177 |
400,0 |
200,0 |
50,15 |
|
А14Б 521.000-09 |
250 |
840 |
252 |
400,0 |
240,0 |
59,50 |
|
А14Б 521.000-10 |
100 |
120 |
36 |
600,0 |
140,0 |
23,30 |
|
А14Б 521.000-11 |
125 |
175 |
52 |
600,0 |
155,0 |
25,40 |
|
А14Б 521.000-12 |
150 |
266 |
80 |
600,0 |
170,0 |
27,10 |
|
А14Б 521.000-13 |
200 |
590 |
177 |
600,0 |
200,0 |
51,00 |
|
А14Б 521.000-14 |
250 |
840 |
252 |
600,0 |
240,0 |
58,40 |
