Опоры А14Б 512.000 серия 5.900-7 выпуск 1
Опоры А14Б 512.000 серия 5.900-7 выпуск 1 подвижные хомутовые двухрядные с креплением к железнобетонной колонне, для труб с разными диаметрами Ду 125 - 200 мм, Ду1 100 - 150 мм
Опоры А14Б 512.000 применяются для крепления двух неизолированных трубопроводов разных диаметров, транспортирующих воду и пар с температурой до +150°С, либо холодоноситель с температурой от -15°С до +15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).
Стандартно опоры А14Б 512.000 изготавливаются из марки стали Ст.3,20,09Г2С.
Стандартное покрытие — транспортировочный грунт ГФ-021.

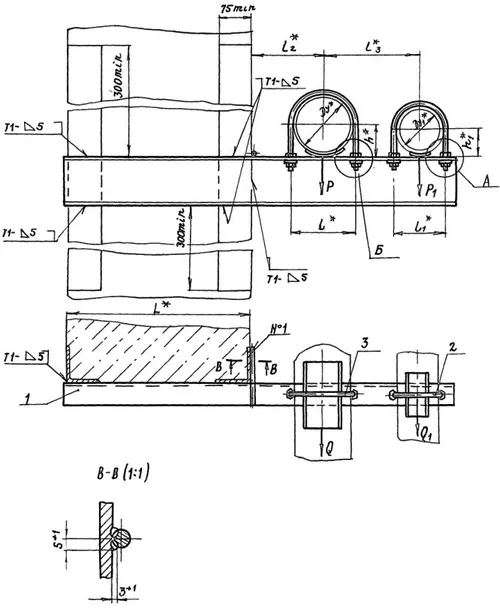

Подвижные опоры А14Б 512.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 1
|
Обозначение |
Рис. |
Условный проход |
Допускаемые нагрузки, кгс |
Размеры, мм |
Масса, кг |
||||||
|
Вертикальные |
Горизонтальные |
L |
l₂ |
l₃ |
|||||||
|
Ду |
Ду₁ |
Р |
Р₁ |
Q |
Q₁ |
||||||
|
А14Б 512.000 |
1 |
125 |
100 |
175 |
120 |
52 |
36 |
400,0 |
155,0 |
210,0 |
9,24 |
|
А14Б 512.000-01 |
1 |
150 |
100 |
266 |
120 |
80 |
36 |
400,0 |
170,0 |
225,0 |
11,23 |
|
А14Б 512.000-02 |
1 |
200 |
100 |
590 |
120 |
177 |
36 |
400,0 |
200,0 |
255,0 |
14,52 |
|
А14Б 512.000-03 |
1 |
250 |
100 |
840 |
120 |
252 |
36 |
400,0 |
240,0 |
290,0 |
20,13 |
|
А14Б 512.000-04 |
2 |
125 |
125 |
175 |
175 |
52 |
52 |
400,0 |
155,0 |
225,0 |
10,10 |
|
А14Б 512.000-05 |
1 |
150 |
125 |
266 |
175 |
80 |
52 |
400,0 |
170,0 |
240,0 |
12,13 |
|
А14Б 512.000-06 |
1 |
200 |
125 |
590 |
175 |
177 |
52 |
400,0 |
200,0 |
270,0 |
17,55 |
|
А14Б 512.000-07 |
2 |
150 |
150 |
266 |
266 |
80 |
80 |
400,0 |
170,0 |
270,0 |
14,62 |
|
А14Б 512.000-08 |
1 |
200 |
150 |
590 |
266 |
177 |
80 |
400,0 |
200,0 |
280,0 |
19,11 |
|
А14Б 512.000-09 |
1 |
125 |
100 |
175 |
120 |
52 |
36 |
600,0 |
155,0 |
210,0 |
10,95 |
|
А14Б 512.000-10 |
1 |
150 |
100 |
266 |
120 |
80 |
36 |
600,0 |
170,0 |
225,0 |
13,30 |
|
А14Б 512.000-11 |
1 |
200 |
100 |
590 |
120 |
177 |
36 |
600,0 |
200,0 |
255,0 |
17,00 |
|
А14Б 512.000-12 |
1 |
250 |
100 |
840 |
120 |
252 |
36 |
600,0 |
240,0 |
290,0 |
23,21 |
|
А14Б 512.000-13 |
2 |
125 |
125 |
175 |
175 |
52 |
52 |
600,0 |
155,0 |
225,0 |
11,81 |
|
А14Б 512.000-14 |
1 |
150 |
125 |
266 |
175 |
80 |
52 |
600,0 |
170,0 |
240,0 |
14,21 |
|
А14Б 512.000-15 |
1 |
200 |
125 |
590 |
175 |
177 |
52 |
600,0 |
200,0 |
305,0 |
20,15 |
|
А14Б 512.000-16 |
2 |
150 |
150 |
266 |
266 |
80 |
80 |
600,0 |
170,0 |
270,0 |
17,09 |
|
А14Б 512.000-17 |
1 |
200 |
150 |
590 |
266 |
177 |
80 |
600,0 |
200,0 |
310,0 |
22,66 |
