Опоры ОСТ 34-10-623-93
Опоры скользящие направляющие для трубопроводов ТЭС и АЭС ОСТ 34-10-623-93

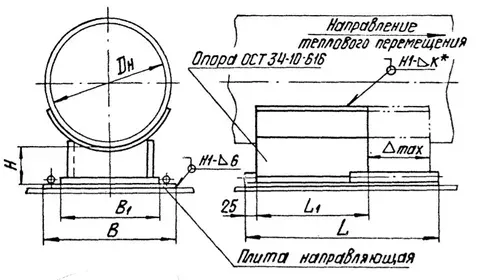

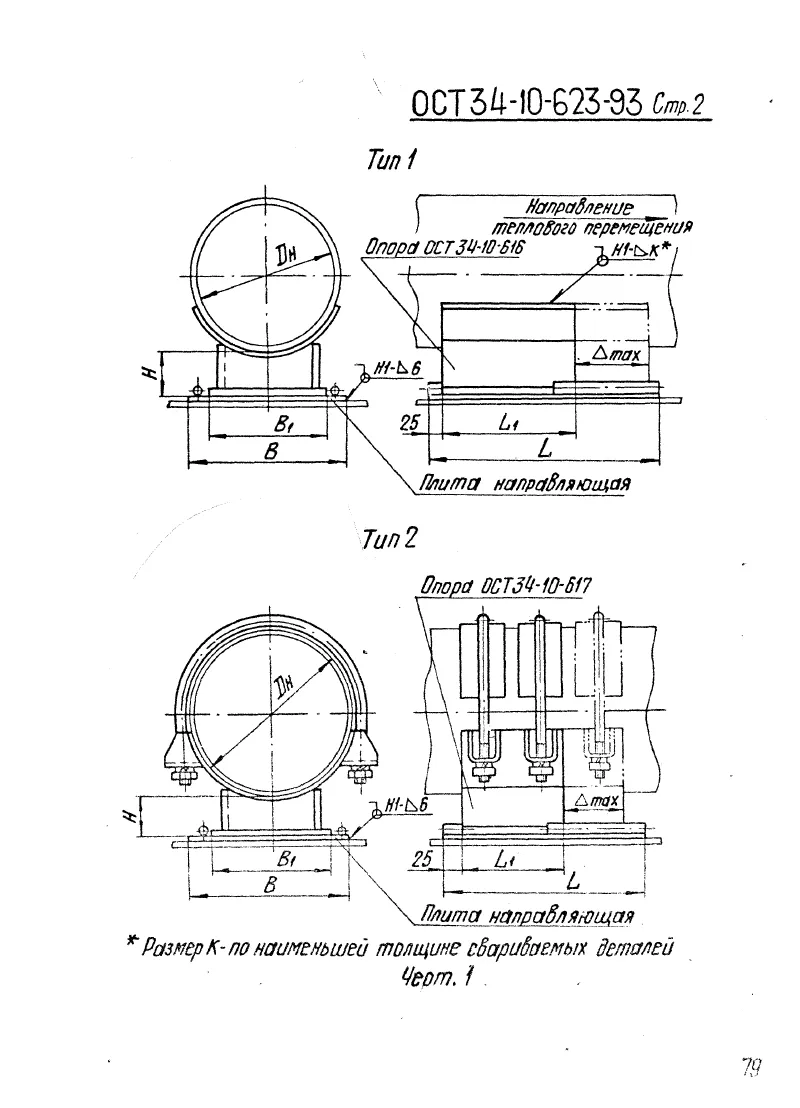

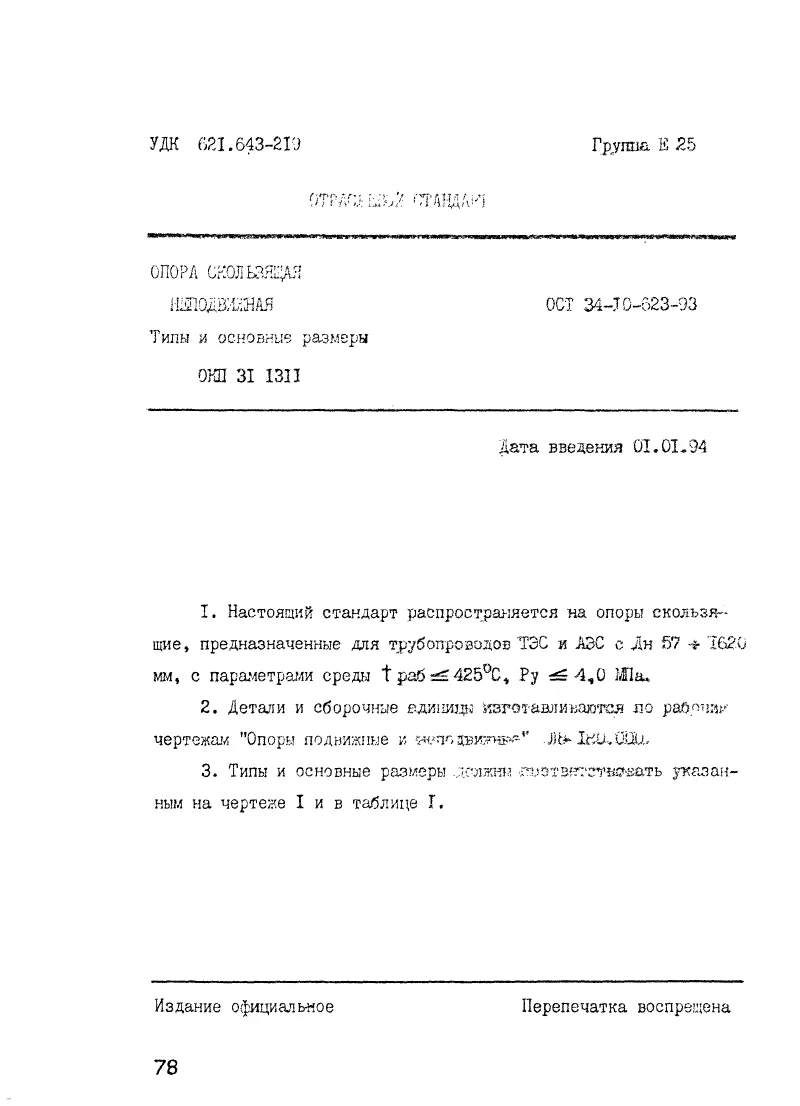

Опоры скользящие направляющие ОСТ 34-10-623-93.
Предазначены для крепление трубопровода на заданной высоте, позволяющее перемещаться трубопроводу под действием нагрузок, образующихся при изменении температуры рабочей среды и других действующих на трубопровод факторах. Направляющие плиты, входящие в состав опор, ограничивают боковые перемещения при этом не препятствуют перемещениям по оси трубопровода.
Применяются при прокладке трубопроводов наружным диаметром от Дн57 мм до Дн1620 мм.
Стандартно неподвижные опоры изготавливаются из марок стали сталь 3., 20, 09Г2С.Стандартное покрытие – транспортировочный грунт ГФ-021.

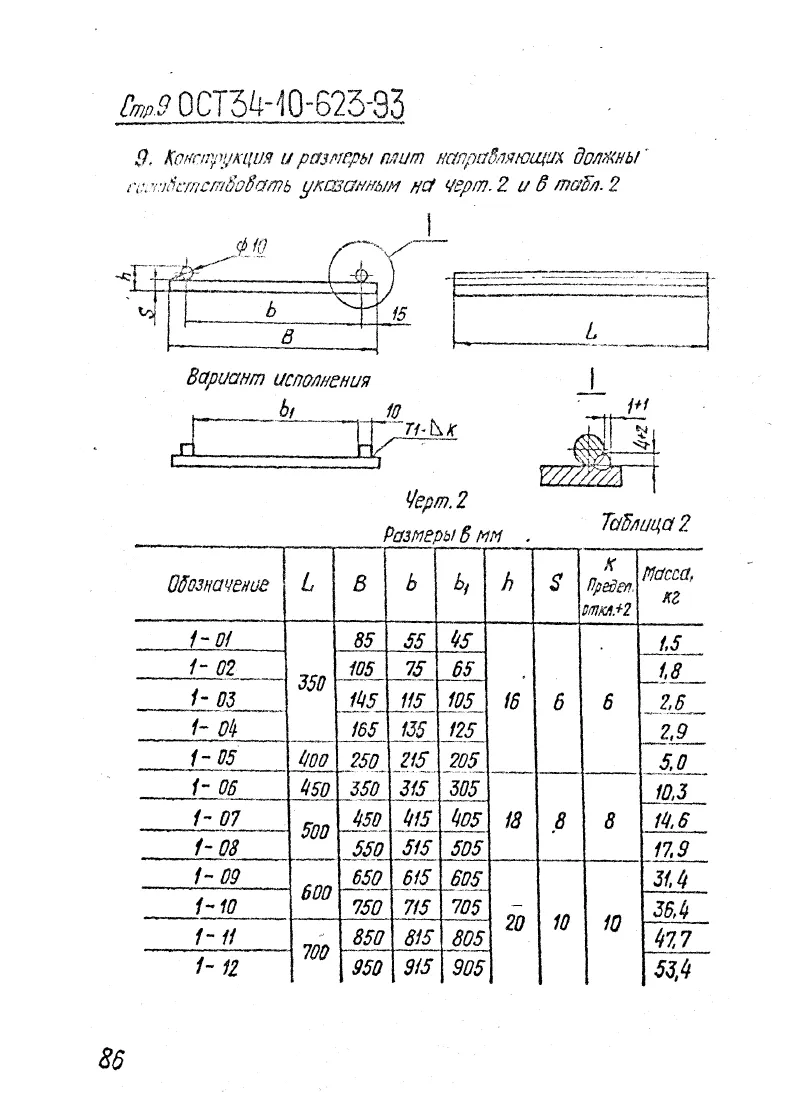

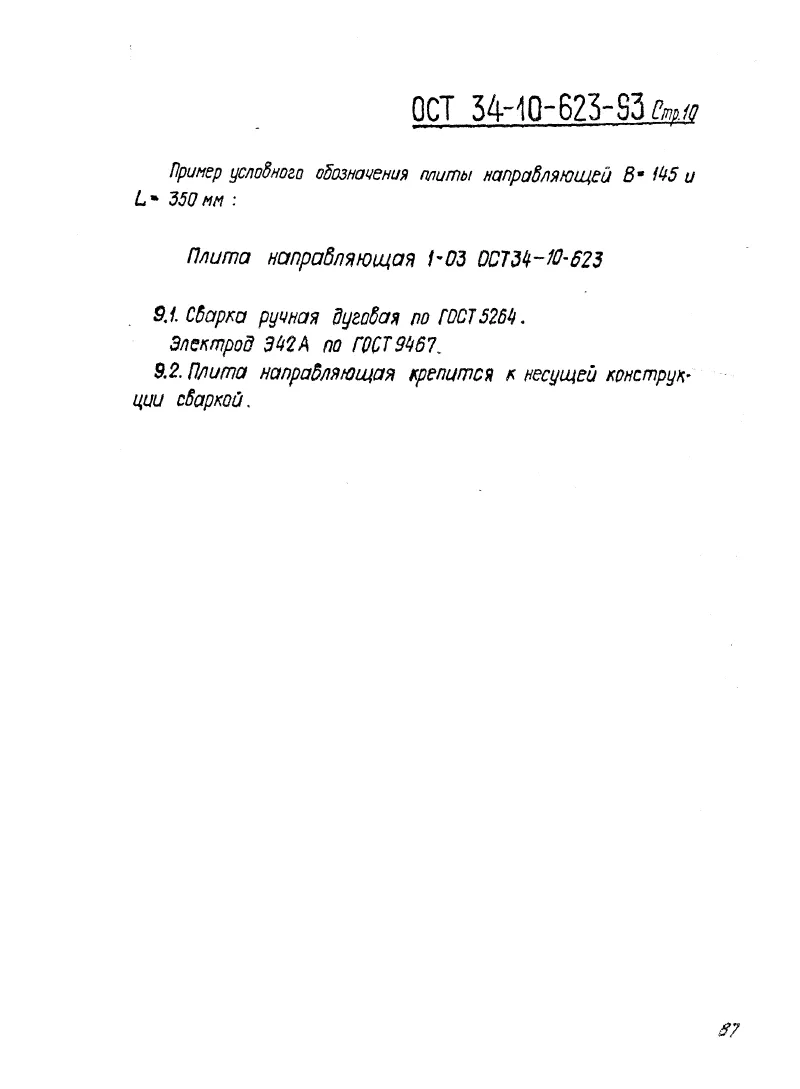

Скользящие направляющие опоры изготавливаются в соответствии с чертежами Л8-180.000 по техническим требованиям ТУ 34-42-10380 и ОСТ 34-10-723.

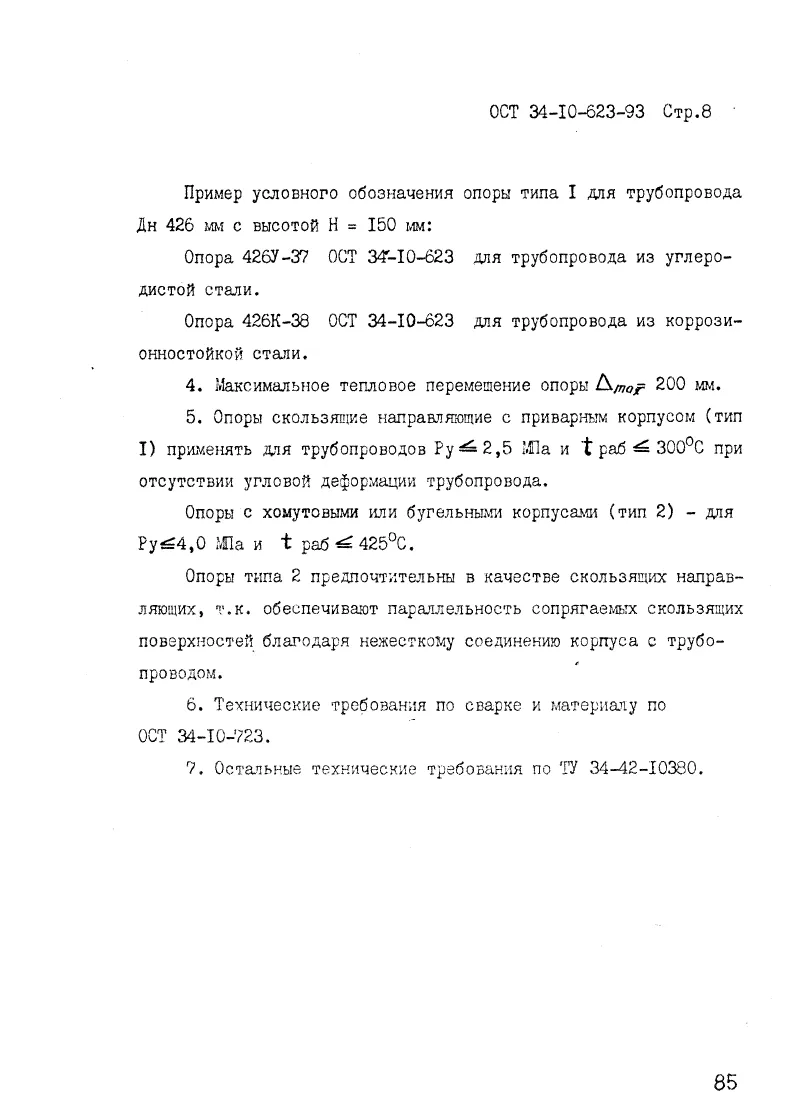

Опоры ОСТ 34-10-623-93 изготавливаются:
1.) из углеродистых сталей ст. ВСт3пс ( 20, 09Г2С - по согласованию с Закащзчиком)
Из углеродистых сталей изготавливаются Опоры ОСТ 34-10-620-93 c МАРКИРОВКОЙ У в обозначении:
Например 57У-01 ОСТ 34-10-623-93, где У - углеродистая сталь ст. ВСт3пс (20, 09Г2С)
2.) из нержавеющих сталей 12Х18Н10Т,10Х18Н10Т
Из нержавеющих сталей изготавливаются Опоры ОСТ 34-10-623-93 С МАРКИРОВКОЙ К в обозначении:
Например 57К-02 ОСТ 34-10-620-93, где К - коррозионная (нержавеющая) сталь ст.2Х18Н10Т,10Х18Н10Т.

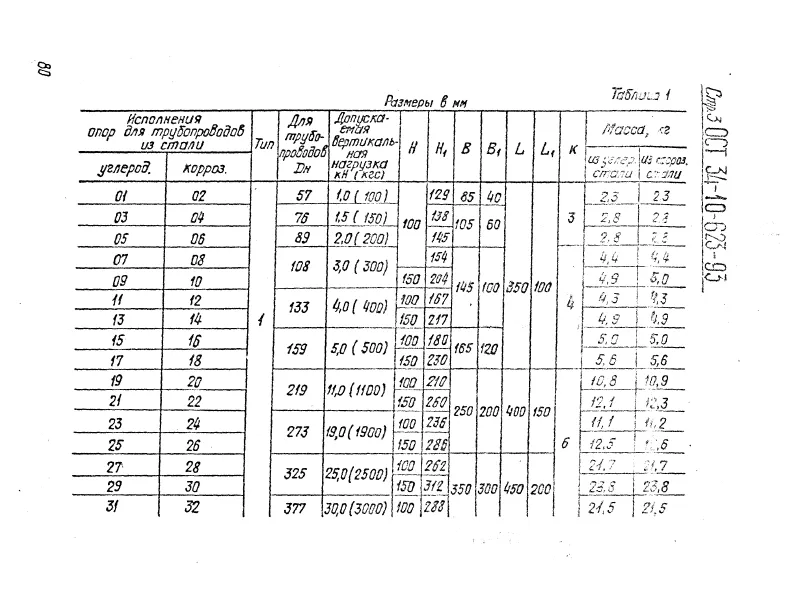

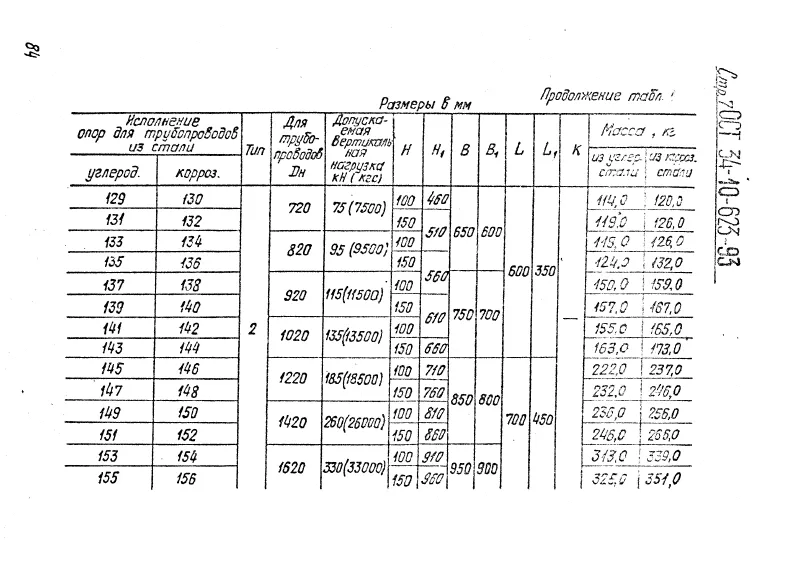

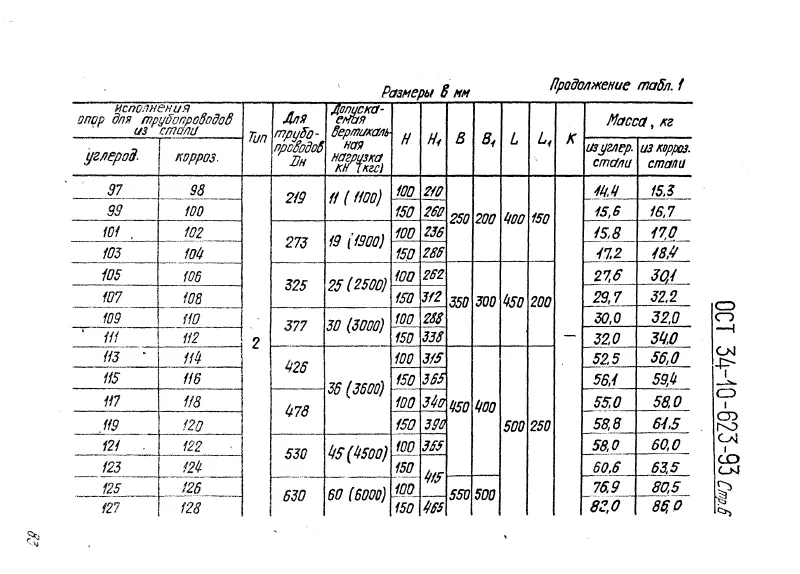

Наименование |
Допускаемая нагрузка кН |
Диаметр Дн,мм |
Ширина опоры, мм |
Масса блоков, кг. |
|
Тип 1 |
||||
|
57У-01 ОСТ 34-10-623-93 |
1,0 |
57 |
85 |
2,3 |
|
57К-02 ОСТ 34-10-623-93 |
1,0 |
57 |
85 |
2,3 |
|
76У-03 ОСТ 34-10-623-93 |
1,5 |
76 |
105 |
2,8 |
|
76К-04 ОСТ 34-10-623-93 |
1,5 |
76 |
105 |
2,8 |
|
89У-05 ОСТ 34-10-623-93 |
2,0 |
89 |
105 |
2,8 |
|
89К-06 ОСТ 34-10-623-93 |
2,0 |
89 |
105 |
2,8 |
|
108У-07 ОСТ 34-10-623-93 |
3,0 |
108 |
145 |
4,4 |
|
108К-08 ОСТ 34-10-623-93 |
3,0 |
108 |
145 |
4,4 |
|
108У-09 ОСТ 34-10-623-93 |
3,0 |
108 |
145 |
4,9 |
|
108К-10 ОСТ 34-10-623-93 |
3,0 |
108 |
145 |
5,0 |
|
133У-11 ОСТ 34-10-623-93 |
4,0 |
133 |
145 |
4,3 |
|
133К-12 ОСТ 34-10-623-93 |
4,0 |
133 |
145 |
4,3 |
|
133У-13 ОСТ 34-10-623-93 |
4,0 |
133 |
145 |
4,9 |
|
133К-14 ОСТ 34-10-623-93 |
4,0 |
133 |
145 |
4,9 |
|
159У-15 ОСТ 34-10-623-93 |
5,0 |
159 |
165 |
5,0 |
|
159К-16 ОСТ 34-10-623-93 |
5,0 |
159 |
165 |
5,0 |
|
159У-17 ОСТ 34-10-623-93 |
5,0 |
159 |
165 |
5,6 |
|
159К-18 ОСТ 34-10-623-93 |
5,0 |
159 |
165 |
5,6 |
|
219У-19 ОСТ 34-10-623-93 |
11,0 |
219 |
250 |
10,8 |
|
219К-20 ОСТ 34-10-623-93 |
11,0 |
219 |
250 |
10,9 |
|
219У-21 ОСТ 34-10-623-93 |
11,0 |
219 |
250 |
12,1 |
|
219К-22 ОСТ 34-10-623-93 |
11,0 |
219 |
250 |
12,3 |
|
273У-23 ОСТ 34-10-623-93 |
19,0 |
273 |
250 |
11,1 |
|
273К-24 ОСТ 34-10-623-93 |
19,0 |
273 |
250 |
11,2 |
|
273У-25 ОСТ 34-10-623-93 |
19,0 |
273 |
250 |
12,5 |
|
273К-26 ОСТ 34-10-623-93 |
19,0 |
273 |
250 |
12,6 |
|
325У-27 ОСТ 34-10-623-93 |
25,0 |
325 |
350 |
21,7 |
|
325К-28 ОСТ 34-10-623-93 |
25,0 |
325 |
350 |
21,7 |
|
325У-29 ОСТ 34-10-623-93 |
25,0 |
325 |
350 |
23,8 |
|
325К-30 ОСТ 34-10-623-93 |
25,0 |
325 |
350 |
23,8 |
|
377У-31 ОСТ 34-10-623-93 |
30,0 |
377 |
350 |
21,8 |
|
377К-32 ОСТ 34-10-623-93 |
30,0 |
377 |
350 |
21,8 |
|
377У-33 ОСТ 34-10-623-93 |
30,0 |
377 |
350 |
23,5 |
|
377К-34 ОСТ 34-10-623-93 |
30,0 |
377 |
350 |
23,6 |
|
426У-35 ОСТ 34-10-623-93 |
36,0 |
426 |
450 |
37,6 |
|
426К-36 ОСТ 34-10-623-93 |
36,0 |
426 |
450 |
37,6 |
|
426У-37 ОСТ 34-10-623-93 |
36,0 |
426 |
450 |
40,6 |
|
426К-38 ОСТ 34-10-623-93 |
36,0 |
426 |
450 |
40,6 |
|
478У-39 ОСТ 34-10-623-93 |
36,0 |
478 |
450 |
37,5 |
|
478У-40 ОСТ 34-10-623-93 |
36,0 |
478 |
450 |
37,5 |
|
478У-41 ОСТ 34-10-623-93 |
36,0 |
478 |
450 |
41,2 |
|
478У-42 ОСТ 34-10-623-93 |
36,0 |
478 |
450 |
41,2 |
|
530У-43 ОСТ 34-10-623-93 |
45,0 |
530 |
450 |
37,2 |
|
530К-44 ОСТ 34-10-623-93 |
45,0 |
530 |
450 |
37,2 |
|
530У-45 ОСТ 34-10-623-93 |
45,0 |
530 |
450 |
40,9 |
|
530К-46 ОСТ 34-10-623-93 |
45,0 |
530 |
450 |
40,9 |
|
630У-47 ОСТ 34-10-623-93 |
60,0 |
630 |
550 |
64,3 |
|
630К-48 ОСТ 34-10-623-93 |
60,0 |
630 |
550 |
64,3 |
|
630У-49 ОСТ 34-10-623-93 |
60,0 |
630 |
550 |
67,7 |
|
630К-50 ОСТ 34-10-623-93 |
60,0 |
630 |
550 |
67,7 |
|
720У-51 ОСТ 34-10-623-93 |
75,0 |
720 |
650 |
78,1 |
|
720К-52 ОСТ 34-10-623-93 |
75,0 |
720 |
650 |
78,1 |
|
720У-53 ОСТ 34-10-623-93 |
75,0 |
720 |
650 |
83,7 |
|
720К-54 ОСТ 34-10-623-93 |
75,0 |
720 |
650 |
83,7 |
|
820У-55 ОСТ 34-10-623-93 |
95,0 |
820 |
650 |
75,8 |
|
820К-56 ОСТ 34-10-623-93 |
95,0 |
820 |
650 |
75,8 |
|
820У-57 ОСТ 34-10-623-93 |
95,0 |
820 |
650 |
81,4 |
|
820К-58 ОСТ 34-10-623-93 |
95,0 |
820 |
650 |
81,4 |
|
920У-59 ОСТ 34-10-623-93 |
115,0 |
920 |
750 |
101,0 |
|
920К-60 ОСТ 34-10-623-93 |
115,0 |
920 |
750 |
101,0 |
|
920У-61 ОСТ 34-10-623-93 |
115,0 |
920 |
750 |
108,7 |
|
920К-62 ОСТ 34-10-623-93 |
115,0 |
920 |
750 |
108,7 |
|
1020У-63 ОСТ 34-10-623-93 |
135,0 |
1020 |
750 |
99,0 |
|
1020К-64 ОСТ 34-10-623-93 |
135,0 |
1020 |
750 |
99,0 |
|
1020У-65 ОСТ 34-10-623-93 |
135,0 |
1020 |
750 |
107,0 |
|
1020К-66 ОСТ 34-10-623-93 |
135,0 |
1020 |
750 |
107,0 |
|
1220У-67 ОСТ 34-10-623-93 |
185,0 |
1220 |
850 |
136,0 |
|
1220К-68 ОСТ 34-10-623-93 |
185,0 |
1220 |
850 |
136,0 |
|
1220У-69 ОСТ 34-10-623-93 |
185,0 |
1220 |
850 |
146,0 |
|
1220К-70 ОСТ 34-10-623-93 |
185,0 |
1220 |
850 |
146,0 |
|
1420У-71 ОСТ 34-10-623-93 |
260,0 |
1420 |
850 |
134,0 |
|
1420К-72 ОСТ 34-10-623-93 |
260,0 |
1420 |
850 |
134,0 |
|
1420У-73 ОСТ 34-10-623-93 |
260,0 |
1420 |
850 |
143,0 |
|
1420К-74 ОСТ 34-10-623-93 |
260,0 |
1420 |
850 |
143,0 |
|
1620У-75 ОСТ 34-10-623-93 |
330,0 |
1620 |
950 |
169,0 |
|
1620К-76 ОСТ 34-10-623-93 |
330,0 |
1620 |
950 |
169,0 |
|
1620У-77 ОСТ 34-10-623-93 |
330,0 |
1620 |
950 |
175,0 |
|
1620К-78 ОСТ 34-10-623-93 |
330,0 |
1620 |
950 |
175,0 |
