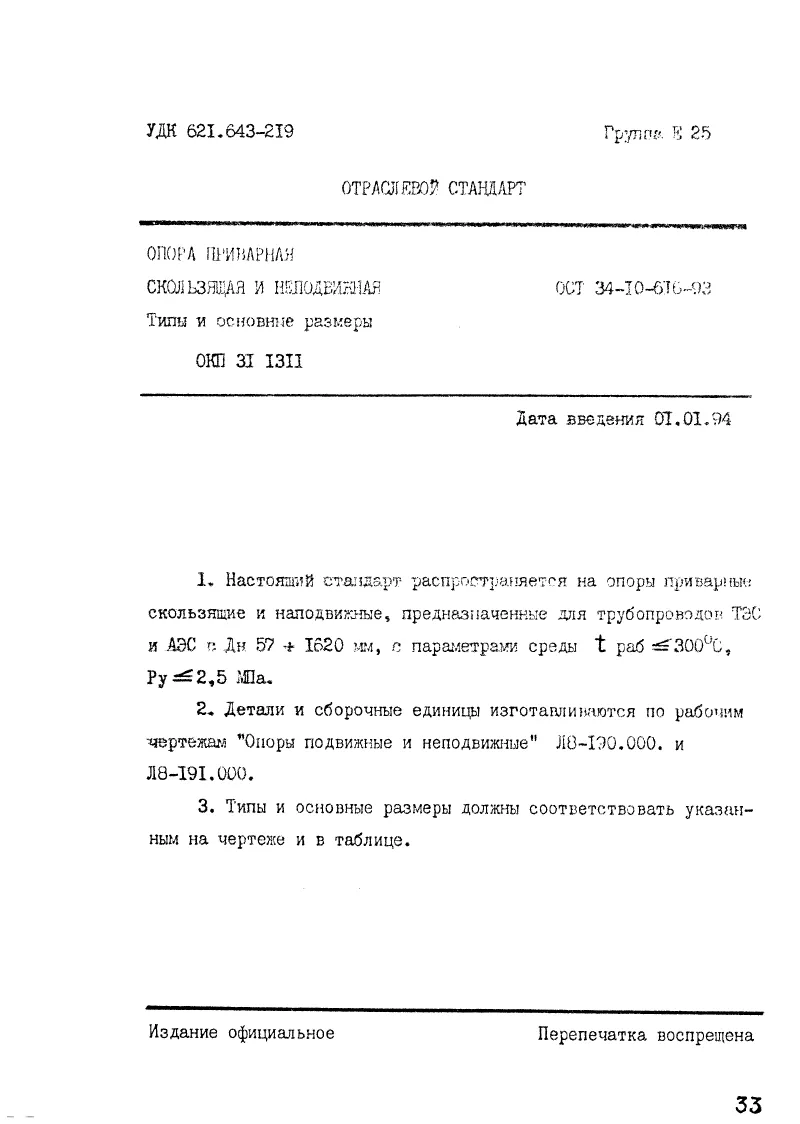

Опоры приварные скользящие и неподвижные для трубопроводов ТЭС и АЭС ОСТ 34-10-616-93

Приварные скользящие и неподвижные опоры ОСТ 34-10-616-93.

Назначение –крепление трубопровода на заданной высоте, позволяющее перемещаться трубопроводу под действием нагрузок, образующихся при изменении температуры рабочей среды и других действующих на трубопровод факторах – при использовании в качестве скользящих опор. В качестве неподвижных — жесткое крепление, не позволяющее перемещаться трубопроводу под действием нагрузок. Применяются при прокладке трубопроводов наружным диаметром от Дн57 мм до Дн1620 мм.

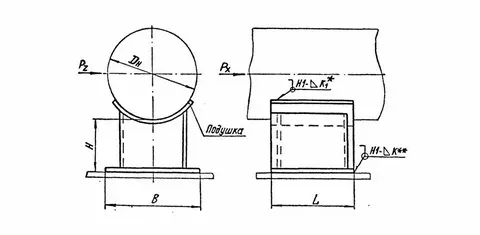

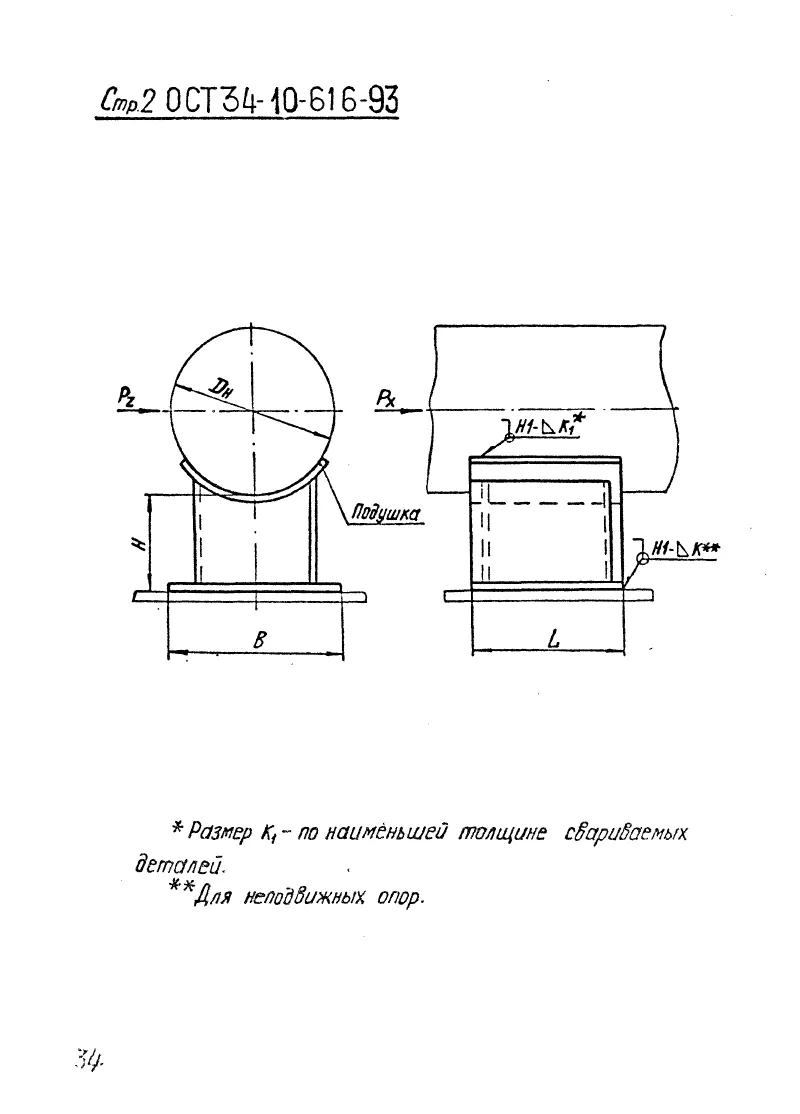

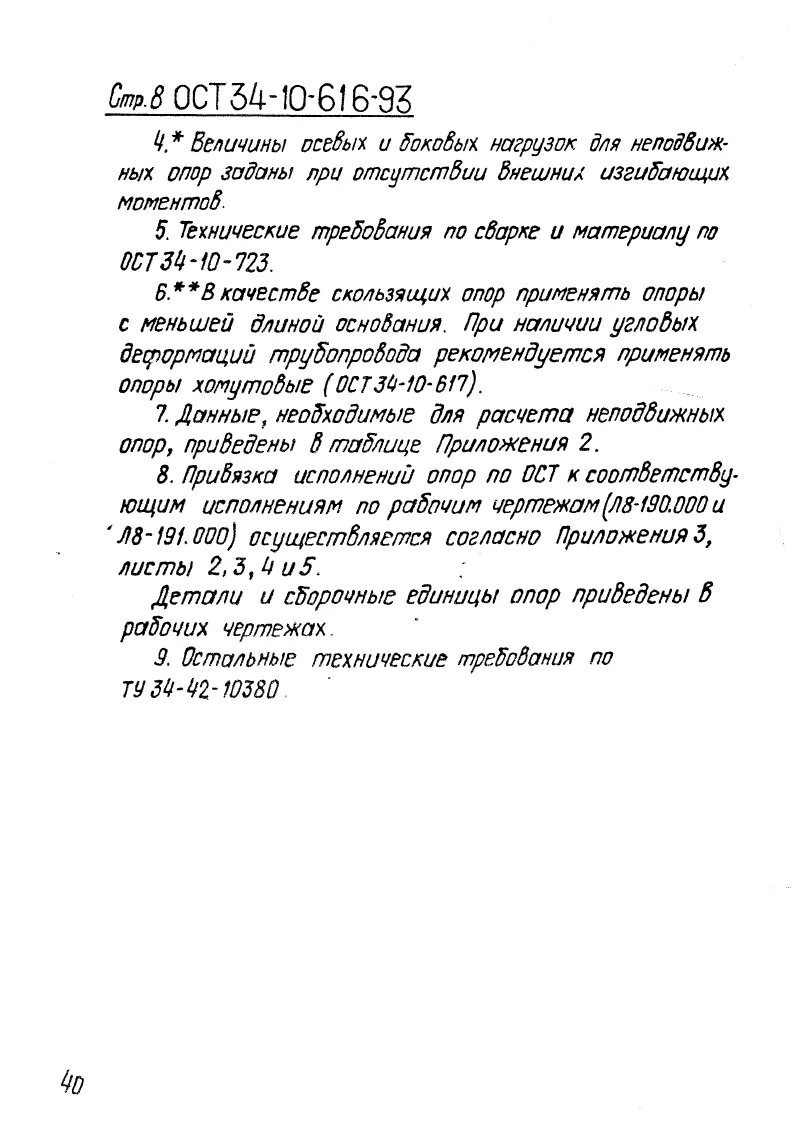

Приварные опоры изготавливаются в соответствии с чертежами Л8-190.000 и Л8-191.000 по техническим требованиям ТУ 34-42-10380 и ОСТ 34-10-723.

1770524615225-447863618-i__13_

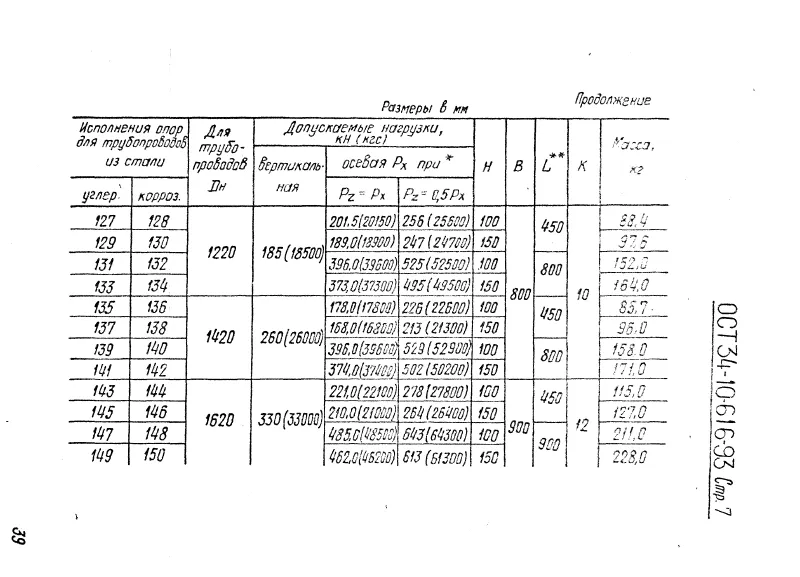

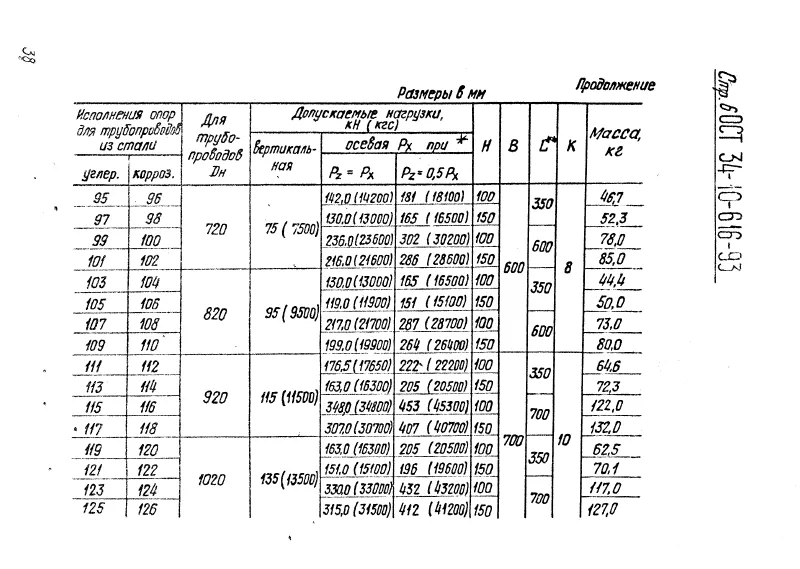

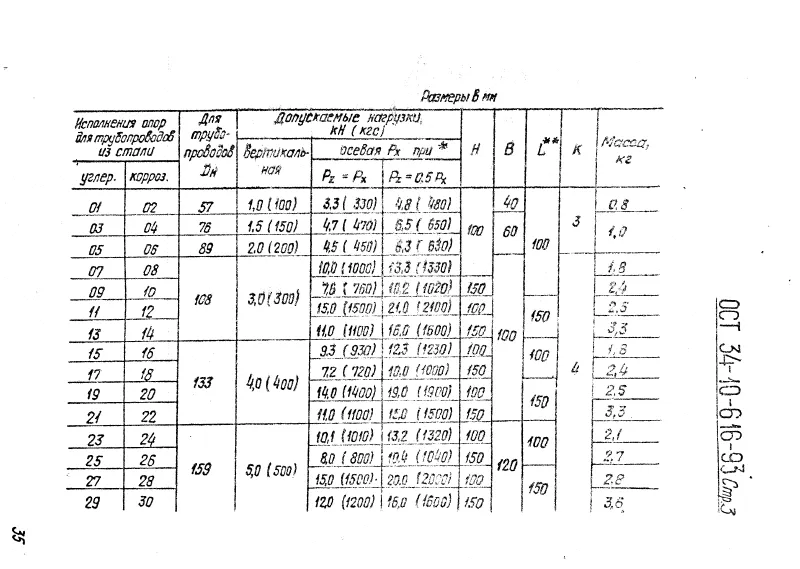

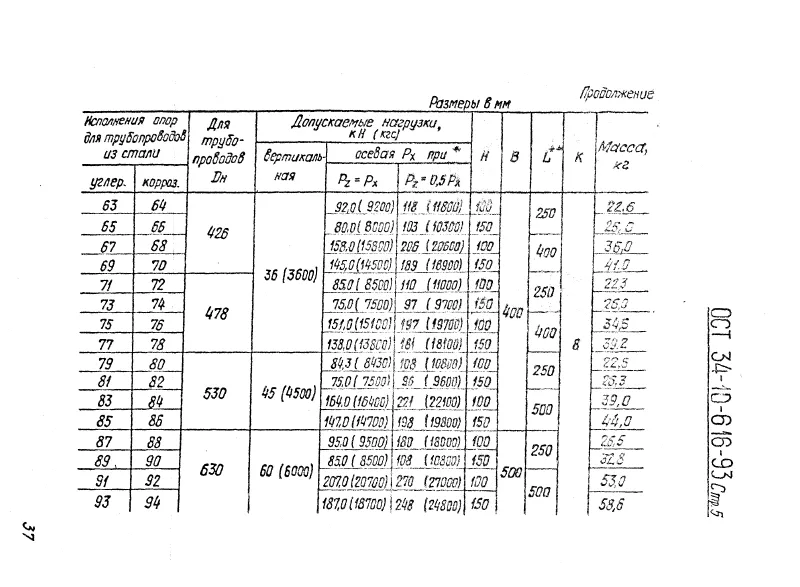

№	Наименование	Вертикальная нагрузка, кН	Диаметр Дн, мм	Длина опоры, мм	Масса опоры, кг
1	57У-01 ОСТ 34-10-616-93	1,0	57	100	0,8
2	57К-02 ОСТ 34-10-616-93	1,0	57	100	0,8
3	76У-03 ОСТ 34-10-616-93	1,5	76	100	1,0
4	76К-04 ОСТ 34-10-616-93	1,5	76	100	1,0
5	89У-05 ОСТ 34-10-616-93	2,0	89	100	1,0
6	89К-06 ОСТ 34-10-616-93	2,0	89	100	1,0
7	108У-07 ОСТ 34-10-616-93	3,0	108	100	1,8
8	108К-08 ОСТ 34-10-616-93	3,0	108	100	1,8
9	108У-09 ОСТ 34-10-616-93	3,0	108	100	2,4
10	108К-10 ОСТ 34-10-616-93	3,0	108	100	2,4
11	108У-11 ОСТ 34-10-616-93	3,0	108	150	2,5
12	108К-12 ОСТ 34-10-616-93	3,0	108	150	2,5
13	108У-13 ОСТ 34-10-616-93	3,0	108	150	3,3
14	108К-14 ОСТ 34-10-616-93	3,0	108	150	3,3
15	133У-15 ОСТ 34-10-616-93	4,0	133	100	1,8
16	133К-16 ОСТ 34-10-616-93	4,0	133	100	1,8
17	133У-17 ОСТ 34-10-616-93	4,0	133	100	2,4
18	133К-18 ОСТ 34-10-616-93	4.0	133	100	2,4
19	133У-19 ОСТ 34-10-616-93	4,0	133	150	2,5
20	133К-20 ОСТ 34-10-616-93	4,0	133	150	2,5
21	133У-21 ОСТ 34-10-616-93	4,0	133	150	3,3
22	133К-22 ОСТ 34-10-616-93	4,0	133	150	3,3
23	159У-23 ОСТ 34-10-616-93	5,0	159	100	2,1
24	159К-24 ОСТ 34-10-616-93	5,0	159	100	2,1
25	159У-25 ОСТ 34-10-616-93	5,0	159	100	2,7
26	159К-26 ОСТ 34-10-616-93	5,0	159	100	2,7
27	159У-27 ОСТ 34-10-616-93	5,0	159	150	2,8
28	159К-28 ОСТ 34-10-616-93	5,0	159	150	2,8
29	159У-29 ОСТ 34-10-616-93	5,0	159	150	3,8
30	159К-30 ОСТ 34-10-616-93	5,0	159	150	3,8
31	219У-31 ОСТ 34-10-616-93	11,0	219	100	5,9
32	219К-32 ОСТ 34-10-616-93	11,0	219	100	5,9
33	219У-33 ОСТ 34-10-616-93	11,0	219	150	7,3
34	219К-34 ОСТ 34-10-616-93	11,0	219	150	7,3
35	219У-35 ОСТ 34-10-616-93	11,0	219	100	6,1
36	219К-36 ОСТ 34-10-616-93	11,0	219	100	6,1
37	219У-37 ОСТ 34-10-616-93	11,0	219	150	7,6
38	219К-38 ОСТ 34-10-616-93	11,0	219	150	7,6
39	273У-39 ОСТ 34-10-616-93	19,0	273	100	6,2
40	273К-40 ОСТ 34-10-616-93	19,0	273	100	6,2
41	273У-41 ОСТ 34-10-616-93	19,0	273	150	7,6
42	273К-42 ОСТ 34-10-616-93	19,0	273	150	7,6
43	273У-43 ОСТ 34-10-616-93	19,0	273	100	7,8
44	273К-44 ОСТ 34-10-616-93	19,0	273	100	7,8
45	273У-45 ОСТ 34-10-616-93	19,0	273	150	9,5
46	273К-46 ОСТ 34-10-616-93	19,0	273	150	9,5
47	325У-47 ОСТ 34-10-616-93	25,0	325	100	11,4
48	325К-48 ОСТ 34-10-616-93	25,0	325	100	11,4
49	325У-49 ОСТ 34-10-616-93	25,0	325	150	13,5
50	325К-50 ОСТ 34-10-616-93	25,0	325	150	13,5
51	325У-51 ОСТ 34-10-616-93	25,0	325	100	16,5
52	325К-52 ОСТ 34-10-616-93	25,0	325	100	16,5
53	325У-53 ОСТ 34-10-616-93	25,0	325	150	19,0
54	325К-54 ОСТ 34-10-616-93	25,0	325	150	19,0
55	377У-55 ОСТ 34-10-616-93	30,0	377	100	11,2
56	377К-56 ОСТ 34-10-616-93	30,0	377	100	11,2
57	377У-57 ОСТ 34-10-616-93	30,0	377	150	13,0
58	377К-58 ОСТ 34-10-616-93	30,0	377	150	13,0
59	377У-59 ОСТ 34-10-616-93	30,0	377	100	16,3
60	377К-60 ОСТ 34-10-616-93	30,0	377	100	16,3
61	377У-61 ОСТ 34-10-616-93	30,0	377	150	18,6
62	377К-62 ОСТ 34-10-616-93	30,0	377	150	18,6
63	426У-63 ОСТ 34-10-616-93	36,0	426	100	22,6
64	426К-64 ОСТ 34-10-616-93	36,0	426	100	22,6
65	426У-65 ОСТ 34-10-616-93	36,0	426	150	26,0
66	426К-66 ОСТ 34-10-616-93	36,0	426	150	26,0
67	426У-67 ОСТ 34-10-616-93	36,0	426	100	36,0
68	426К-68 ОСТ 34-10-616-93	36,0	426	100	36,0
69	426У-69 ОСТ 34-10-616-93	36,0	426	150	41,0
70	426К-70 ОСТ 34-10-616-93	36,0	426	150	41,0
71	478У-71 ОСТ 34-10-616-93	36,0	478	100	22,3
72	478К-72 ОСТ 34-10-616-93	36,0	478	100	22,3
73	478У-73 ОСТ 34-10-616-93	36,0	478	150	26,0
74	478К-74 ОСТ 34-10-616-93	36,0	478	150	26,0
75	478У-75 ОСТ 34-10-616-93	36,0	478	100	34,6
76	478К-76 ОСТ 34-10-616-93	36.0	478	100	34,6
77	478У-77 ОСТ 34-10-616-93	36,0	478	150	39,2
78	478К-78 ОСТ 34-10-616-93	36,0	478	150	39,2
79	530У-79 ОСТ 34-10-616-93	45.0	530	100	22,6
80	530К-80 ОСТ 34-10-616-93	45.0	530	100	22,6
