Опора ОСТ 34-10-724-93
Блоки подвесок приварные для горизонтальных трубопроводов ОСТ 34-10-724-93
Блоки подвесок приварные для горизонтальных трубопроводов ОСТ 34-10-724-93 применяются для крепления горизонтальных трубопроводов, с параметрами среды
Ру ≤ 2,2Мпа (22 кгс/см2).

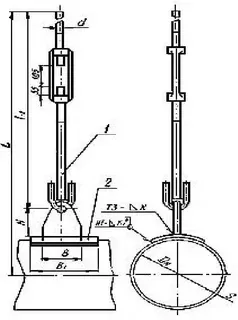

Блоки подвесок приварные изготавливаются в двух исполнениях: Исполнение 1 имеет функцию регулировки высоты за счет резьбовых тяг и муфт. Исполнение 2 с гладкой тягой не имеет функции регулировки высоты. Регулировка высоты производится одноразово при монтаже — тяга обрезается до монтажного размера. Наружный диаметр прокладываемых трубопроводов Дн 57 – 630 мм.
Боки подвесок приварные изготавливаются в соответствии с чертежами ОСТ 34-10-724-93 по техническим требованиям ТУ 34-42-10380-04 (ТУ 34-42-10380-83) и ОСТ 34-10-723-93.
Наименование блоков |
Допускаемая нагрузка, кН |
Диаметр Дн, мм |
Высота до цента хомута, мм |
Масса блоков, кг |
|
Исполнение 1 Блоки подвесок с муфтой |
||||
|
57У-01 ОСТ 34-10-724-93 |
0,9 |
57 |
915 |
3 |
|
57К-02 ОСТ 34-10-724-93 |
0,9 |
57 |
915 |
3 |
|
76У-03 ОСТ 34-10-724-93 |
1,5 |
76 |
925 |
3 |
|
76К-04 ОСТ 34-10-724-93 |
1,5 |
76 |
925 |
3 |
|
89У-05 ОСТ 34-10-724-93 |
2,0 |
89 |
938 |
3 |
|
89К-06 ОСТ 34-10-724-93 |
2,0 |
89 |
938 |
3 |
|
108У-07 ОСТ 34-10-724-93 |
2,9 |
108 |
940 |
3 |
|
108К-08 ОСТ 34-10-724-93 |
2,9 |
108 |
940 |
3 |
|
133У-09 ОСТ 34-10-724-93 |
3,8 |
133 |
955 |
3 |
|
133К-10 ОСТ 34-10-724-93 |
3,8 |
133 |
955 |
3 |
|
159У-11 ОСТ 34-10-724-93 |
5,4 |
159 |
1000 |
5 |
|
159К-12 ОСТ 34-10-724-93 |
5,4 |
159 |
1000 |
5 |
|
219У-13 ОСТ 34-10-724-93 |
11,7 |
219 |
1030 |
6 |
|
219К-14 ОСТ 34-10-724-93 |
11,7 |
219 |
1030 |
6 |
