Плиты опорные ТС-632.00.00 серия 5.903-13 выпуск 8-95 диэлектрические
Плиты опорные ТС-632.00.00 серия 5.903-13 (выпуск 8-95) диэлектрические Дн 32 - 1420 мм.

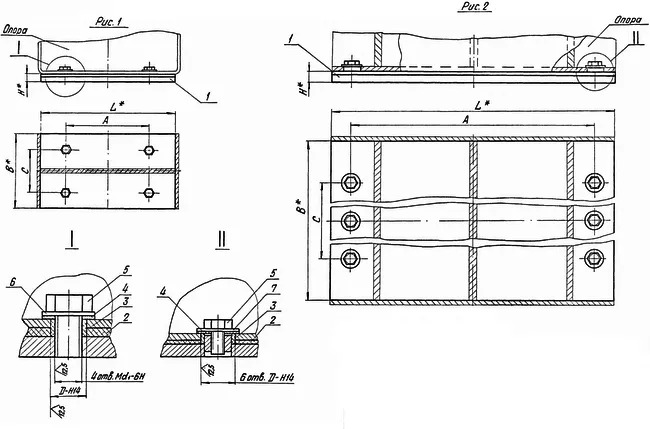

Плиты опорные с диэлектрической прокладкой для трубопроводов диаметром от 32 до 426 мм. Изготавливаются по чертежу ТС-632.00.000СБ серии 5.903-13 вып. 8-95 из углеродистой стали 3. Возможно изготовление из стали 20, 09Г2С.
Плиты опорные диэлектрические ТС-632.00.00 применяется совместно с опорами скользящими. Прокладка диэлектрическая выполняет функцию защиты трубопровода от «блуждающих» токов. Полностью отсутствует соприкосновение металлических частей опоры и несущих конструкций.
Опорная плита ТС-632 состоит из: Плита опорная — 1 шт. Прокладка диэлектрическая — 1 шт.
Технические параметры:
№ |
Наименование |
Для трубопровода, Дн |
Длинна, мм |
Ширина, мм |
Толщина, мм |
Масса изделия, кг |
|
1 |
ТС-632.00.000 |
32, 38, 45 |
160 |
50 |
8 |
0,44 |
|
2 |
ТС-632.00.000 - 01 |
32, 38, 45 |
330 |
50 |
8 |
0,88 |
|
3 |
ТС-632.00.000 - 02 |
57, 76 |
160 |
70 |
8 |
0,61 |
|
4 |
ТС-632.00.000 - 03 |
57, 76 |
330 |
70 |
8 |
1,21 |
|
5 |
ТС-632.00.000 - 04 |
89, 108 |
160 |
90 |
8 |
0,77 |
|
6 |
ТС-632.00.000 - 05 |
89, 108 |
330 |
90 |
8 |
1,55 |
|
7 |
ТС-632.00.000 - 06 |
133, 159 |
160 |
120 |
8 |
1,01 |
|
8 |
ТС-632.00.000 - 07 |
133, 159 |
330 |
120 |
8 |
2,06 |
|
9 |
ТС-632.00.000 - 08 |
194 |
170 |
170 |
10 |
1,99 |
|
10 |
ТС-632.00.000 - 09 |
194 |
340 |
170 |
10 |
3,92 |
|
11 |
ТС-632.00.000 - 10 |
194 |
680 |
17 |
10 |
7,78 |
|
12 |
ТС-632.00.000 - 11 |
219 |
170 |
170 |
10 |
1,99 |
|
13 |
ТС-632.00.000 - 12 |
219 |
340 |
170 |
10 |
3,92 |
|
14 |
ТС-632.00.000 - 13 |
219 |
680 |
170 |
10 |
7,78 |
|
15 |
ТС-632.00.000 - 14 |
273 |
170 |
170 |
10 |
1,99 |
|
16 |
ТС-632.00.000 - 15 |
273 |
340 |
170 |
10 |
3,92 |
|
17 |
ТС-632.00.000 - 16 |
273 |
680 |
170 |
10 |
7,78 |
|
18 |
ТС-632.00.000 - 17 |
325 |
170 |
270 |
10 |
3,19 |
|
19 |
ТС-632.00.000 - 18 |
325 |
340 |
270 |
10 |
6,23 |
|
20 |
ТС-632.00.000 - 19 |
325 |
680 |
270 |
10 |
12,37 |
|
21 |
ТС-632.00.000 - 20 |
377 |
170 |
270 |
10 |
3,19 |
|
22 |
ТС-632.00.000 - 21 |
377 |
340 |
270 |
10 |
6,23 |
|
23 |
ТС-632.00.000 - 22 |
377 |
680 |
270 |
10 |
12,37 |
|
24 |
ТС-632.00.000 - 23 |
426 |
170 |
270 |
10 |
3,19 |
|
25 |
ТС-632.00.000 - 24 |
426 |
340 |
270 |
10 |
6,23 |
