Опоры ТС-625.00.00 серия 5.903-13 выпуск 8-95
Опоры ТС-625.00.00 по серии 5.903-13 выпуск 8-95 скользящие с плоским хомутом Дн 32 - 89 мм.
Серия 5.903-13 Выпуск 8-95 - это стандарт подвижных опор для различного типа трубопроводов. При использовании опор данных стандартов при монтаже, удается достичь минимизирования сдвига трубы. Опоры используются с трубопроводами для сохранения их целостности и защиты от непредвиденных ситуаций. Качественная опора компенсирует сдвиг трубы в результате воздействия посторонней нагрузки. Благодаря использованию комплекса элементов стандарта серии 5.903-13 Выпуск 8-95, можно полностью оборудовать трубопровод и повысить его устойчивость к нагрузкам и термическому воздействия.
Опоры подвижные с плоским хомутом ТС-625.00.00 предназначены для трубопроводов с рабочим давлением Pу до 4,0 МПа и рабочей температурой tраб до +425 °С.
Наружный диаметр скользящих опор ТС-625.00.00 с плоским хомутом для трубопроводов от 32 до 89 мм.

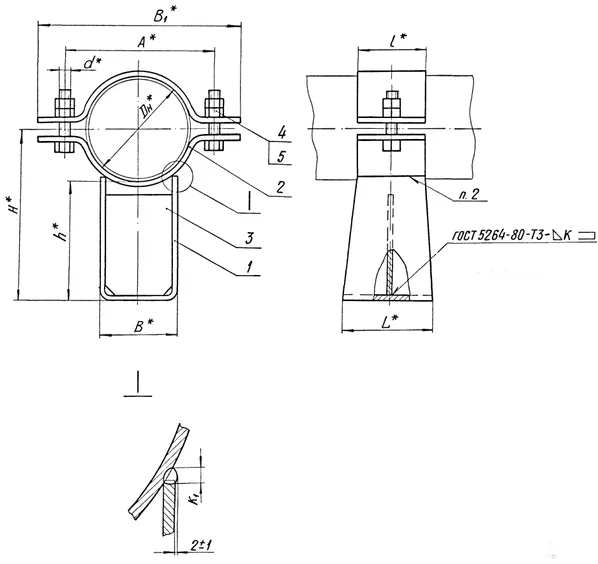

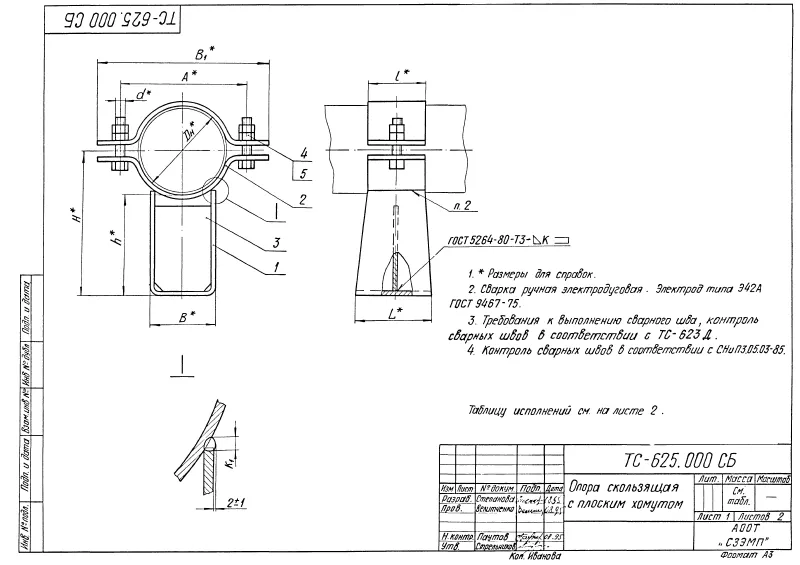

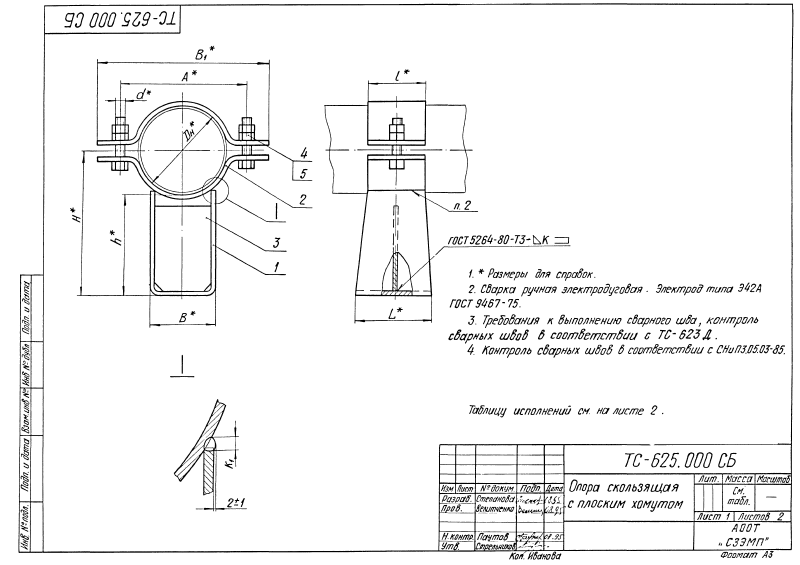

Изготавливаются по чертежу ТС-625.000СБ серии 5.903-13 вып. 8-95 из углеродистой стали 3. Возможно изготовление из стали 20, 09Г2С. Состоят из корпуса, ребра жесткости и хомутов.

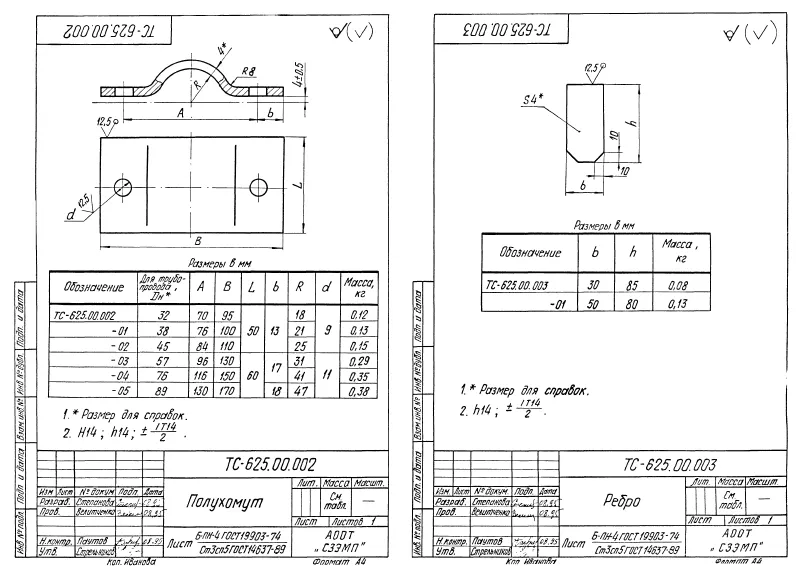

Опора ТС-625 состоит из:
Корпус — 1 шт.
Полухомут — 1 шт.
Болт — 2 шт.
Гайка — 4 шт.

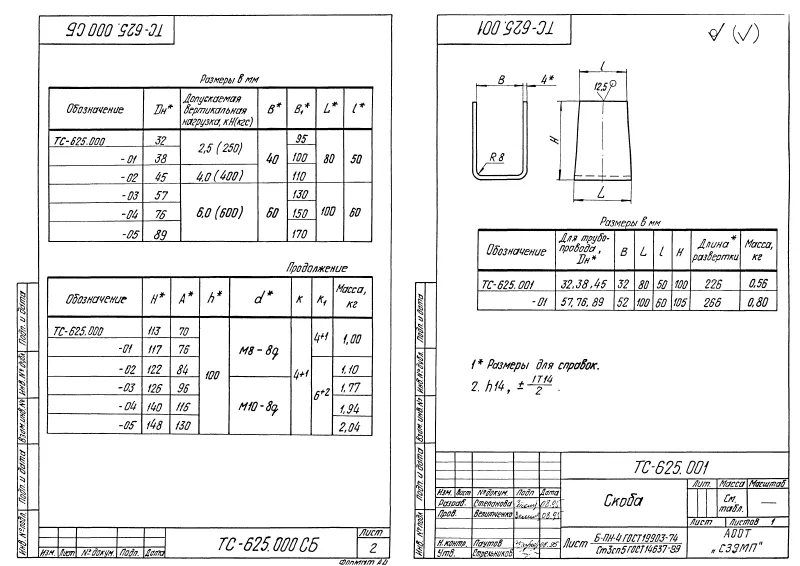

Технические параметры:
№ |
Наименование |
Дн |
Наибольшая вертикальная нагрузка кН (mc) |
Высота, мм |
Ширина, мм |
Длинна, мм |
Масса изделия, кг |
|
1 |
ТС-625.000 |
32 |
2,5 (250) |
113 |
95 |
80 |
1,00 |
|
2 |
ТС-625.000 - 01 |
38 |
2,5 (250) |
117 |
100 |
80 |
1,00 |
|
3 |
ТС-625.000 - 02 |
45 |
4,0 (400) |
122 |
110 |
80 |
1,10 |
|
4 |
ТС-625.000 - 03 |
57 |
6,0 (600) |
126 |
130 |
100 |
1,77 |
|
5 |
ТС-625.000 - 04 |
76 |
6,0 (600) |
140 |
150 |
100 |
1,94 |
|
6 |
ТС-625.000 - 05 |
89 |
6,0 (600) |
148 |
170 |
100 |
2.04 |
