Опоры ТС-624.00.00 серия 5.903-13 выпуск 8-95
Опоры ТС-624.00.00 по серии 5.903-13 (выпуск 8-95) корпусные приварные подвижные с двумя ребрами и подушками Дн 194 - 1420 мм
Серия 5.903-13 Выпуск 8-95 - это стандарт подвижных опор для различного типа трубопроводов. При использовании опор данных стандартов при монтаже, удается достичь минимизирования сдвига трубы. Опоры используются с трубопроводами для сохранения их целостности и защиты от непредвиденных ситуаций. Качественная опора компенсирует сдвиг трубы в результате воздействия посторонней нагрузки. Благодаря использованию комплекса элементов стандарта серии 5.903-13 Выпуск 8-95, можно полностью оборудовать трубопровод и повысить его устойчивость к нагрузкам и термическому воздействия.
Скользящие приварные опоры ТС-624.00.00 используются трубопроводов диаметром от 194 до 1420 мм. Изготавливаются по чертежу ТС-624.000СБ серии 5.903-13 вып. 8-95 из углеродистой стали 3. Возможно изготовление из стали 20, 09Г2С.

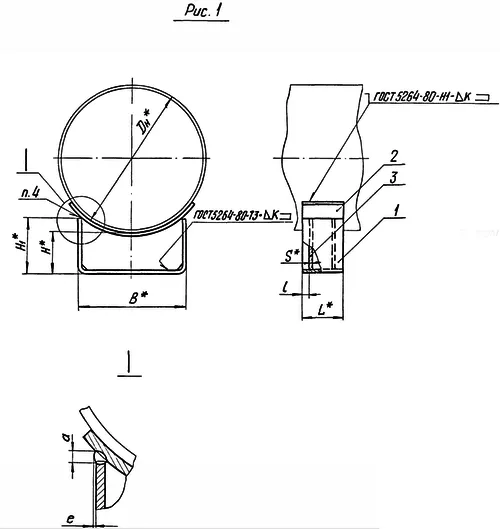

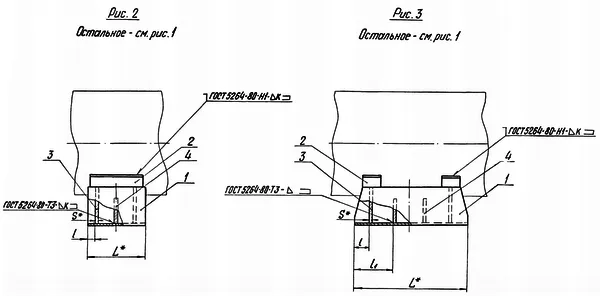

Опоры ТС-624.00.00 состоят из корпуса, ребер и накладки.
Технические параметры:
|
№ |
Наименование |
Дн |
Наибольшая вертикальная нагрузка кН (mc) |
Высота, мм |
Ширина, мм |
Длина, мм |
Масса изделия, кг |
|
1 |
ТС-624.000 |
194 |
22 (2200) |
18 |
180 |
170 |
4 |
|
2 |
ТС-624.000 - 001 |
194 |
22 (2200) |
198 |
180 |
170 |
5 |
|
3 |
ТС-624.000 - 002 |
194 |
22 (2200) |
248 |
180 |
170 |
6 |
|
4 |
ТС-624.000 - 003 |
219 |
22 (2200) |
136 |
180 |
170 |
5 |
|
5 |
ТС-624.000 - 004 |
219 |
22 (2200) |
186 |
180 |
170 |
6 |
|
6 |
ТС-624.000 - 005 |
219 |
22 (2200) |
236 |
180 |
170 |
7 |
|
7 |
ТС-624.000 - 006 |
273 |
22 (2200) |
126 |
180 |
170 |
5 |
|
8 |
ТС-624.000 - 007 |
273 |
22 (2200) |
176 |
180 |
170 |
6 |
|
9 |
ТС-624.000 - 008 |
273 |
22 (2200) |
226 |
180 |
170 |
7 |
|
10 |
ТС-624.000 - 009 |
325 |
70 (7000) |
165 |
280 |
170 |
8 |
|
11 |
ТС-624.000 - 010 |
325 |
70 (7000) |
216 |
280 |
170 |
10 |
|
12 |
ТС-624.000 - 011 |
325 |
70 (7000) |
265 |
280 |
170 |
11 |
|
13 |
ТС-624.000 - 012 |
377 |
70 (7000) |
152 |
280 |
170 |
9 |
|
14 |
ТС-624.000 - 013 |
377 |
70 (7000) |
202 |
280 |
170 |
9 |
|
15 |
ТС-624.000 - 014 |
377 |
70 (7000) |
252 |
280 |
170 |
10 |
|
16 |
ТС-624.000 - 015 |
426 |
70 (7000) |
142 |
280 |
170 |
5 |
|
17 |
ТС-624.000 - 016 |
426 |
70 (7000) |
192 |
280 |
170 |
13 |
|
18 |
ТС-624.000 - 017 |
426 |
70 (7000) |
242 |
280 |
170 |
15 |
|
19 |
ТС-624.000 - 018 |
480 |
125 (12500) |
174 |
380 |
170 |
13 |
|
20 |
ТС-624.000 - 019 |
480 |
125 (12500) |
224 |
380 |
170 |
19 |
|
21 |
ТС-624.000 - 020 |
480 |
125 (12500) |
274 |
380 |
170 |
22 |
|
22 |
ТС-624.000 - 021 |
530 |
125 (12500) |
- |
380 |
170 |
16 |
|
23 |
ТС-624.000 - 022 |
530 |
125 (12500) |
- |
380 |
170 |
19 |
|
24 |
ТС-624.000 - 023 |
530 |
125 (12500) |
- |
380 |
170 |
21 |
|
25 |
ТС-624.000 - 024 |
630 |
125 (12500) |
- |
380 |
170 |
17 |
|
26 |
ТС-624.000 - 025 |
630 |
125 (12500) |
- |
380 |
170 |
20 |
|
27 |
ТС-624.000 - 026 |
630 |
125 (12500) |
- |
380 |
170 |
22 |
|
28 |
ТС-624.000 - 027 |
194 |
22 (2200) |
165 |
180 |
340 |
7 |
|
29 |
ТС-624.000 - 028 |
194 |
22 (2200) |
215 |
180 |
340 |
9 |
|
30 |
ТС-624.000 - 029 |
194 |
22 (2200) |
265 |
180 |
340 |
11 |
|
31 |
ТС-624.000 - 030 |
219 |
22 (2200) |
152 |
180 |
340 |
8 |
|
32 |
ТС-624.000 - 031 |
219 |
22 (2200) |
202 |
180 |
340 |
9 |
|
33 |
ТС-624.000 - 032 |
219 |
22 (2200) |
252 |
180 |
340 |
11 |
|
34 |
ТС-624.000 - 033 |
273 |
22 (2200) |
142 |
180 |
340 |
8 |
|
35 |
ТС-624.000 - 034 |
273 |
22 (2200) |
192 |
180 |
340 |
9 |
|
36 |
ТС-624.000 - 035 |
273 |
22 (2200) |
242 |
180 |
340 |
11 |
|
37 |
ТС-624.000 - 036 |
325 |
70 (7000) |
174 |
280 |
340 |
12 |
|
38 |
ТС-624.000 - 037 |
325 |
70 (7000) |
224 |
280 |
340 |
14 |
|
39 |
ТС-624.000 - 038 |
325 |
70 (7000) |
274 |
280 |
340 |
16 |
|
40 |
ТС-624.000 - 039 |
377 |
70 (7000) |
164 |
280 |
340 |
11 |
|
41 |
ТС-624.000 - 040 |
377 |
70 (7000) |
214 |
280 |
340 |
14 |
|
42 |
ТС-624.000 - 041 |
377 |
70 (7000) |
264 |
280 |
340 |
16 |
|
43 |
ТС-624.000 - 042 |
426 |
70 (7000) |
142 |
280 |
340 |
14 |
|
44 |
ТС-624.000 - 043 |
426 |
70 (7000) |
192 |
280 |
340 |
17 |
|
45 |
ТС-624.000 - 044 |
426 |
70 (7000) |
242 |
280 |
340 |
19 |
|
46 |
ТС-624.000 - 045 |
480 |
125 (12500) |
174 |
380 |
340 |
24 |
|
47 |
ТС-624.000 - 046 |
480 |
125 (12500) |
224 |
380 |
340 |
28 |
|
48 |
ТС-624.000 - 047 |
480 |
125 (12500) |
274 |
380 |
340 |
32 |
|
49 |
ТС-624.000 - 048 |
530 |
125 (12500) |
164 |
380 |
340 |
23 |
|
50 |
ТС-624.000 - 049 |
530 |
125 (12500) |
214 |
380 |
340 |
27 |
|
51 |
ТС-624.000 - 050 |
530 |
125 (12500) |
264 |
380 |
340 |
32 |
|
52 |
ТС-624.000 - 051 |
630 |
125 (12500) |
150 |
380 |
340 |
24 |
|
53 |
ТС-624.000 - 052 |
630 |
125 (12500) |
200 |
380 |
340 |
28 |
|
54 |
ТС-624.000 - 053 |
630 |
125 (12500) |
250 |
380 |
340 |
32 |
|
55 |
ТС-624.000 - 054 |
720 |
22 (2200) |
185 |
500 |
340 |
35 |
|
56 |
ТС-624.000 - 055 |
720 |
22 (2200) |
235 |
500 |
340 |
41 |
|
57 |
ТС-624.000 - 056 |
720 |
22 (2200) |
285 |
500 |
340 |
46 |
|
58 |
ТС-624.000 - 057 |
820 |
22 (2200) |
172 |
500 |
340 |
40 |
|
59 |
ТС-624.000 - 058 |
820 |
22 (2200) |
222 |
500 |
340 |
45 |
|
60 |
ТС-624.000 - 059 |
820 |
22 (2200) |
272 |
500 |
340 |
51 |
|
61 |
ТС-624.000 - 060 |
920 |
360 (36000) |
158 |
500 |
340 |
50 |
|
62 |
ТС-624.000 - 061 |
920 |
360 (36000) |
208 |
500 |
340 |
54 |
|
63 |
ТС-624.000 - 062 |
920 |
360 (36000) |
258 |
500 |
340 |
60 |
|
64 |
ТС-624.000 - 063 |
1020 |
360 (36000) |
218 |
700 |
340 |
69 |
|
65 |
ТС-624.000 - 064 |
1020 |
360 (36000) |
268 |
700 |
340 |
78 |
|
66 |
ТС-624.000 - 065 |
1020 |
360 (36000) |
318 |
700 |
340 |
87 |
|
67 |
ТС-624.000 - 066 |
1220 |
480 (48000) |
195 |
700 |
340 |
77 |
|
68 |
ТС-624.000 - 067 |
1220 |
480 (48000) |
245 |
700 |
340 |
85 |
|
69 |
ТС-624.000 - 068 |
1220 |
480 (48000) |
295 |
700 |
340 |
94 |
|
70 |
ТС-624.000 - 069 |
1420 |
600 (60000) |
172 |
700 |
340 |
74 |
|
71 |
ТС-624.000 - 070 |
1420 |
600 (60000) |
222 |
700 |
340 |
84 |
|
72 |
ТС-624.000 - 071 |
1420 |
600 (60000) |
272 |
700 |
340 |
95 |
|
73 |
ТС-624.000 - 072 |
194 |
22 (2200) |
148 |
180 |
680 |
13 |
|
74 |
ТС-624.000 - 073 |
194 |
22 (2200) |
198 |
180 |
680 |
16 |
|
75 |
ТС-624.000 - 074 |
194 |
22 (2200) |
248 |
180 |
680 |
19 |
|
76 |
ТС-624.000 - 075 |
219 |
22 (2200) |
136 |
180 |
680 |
13 |
|
77 |
ТС-624.000 - 076 |
219 |
22 (2200) |
186 |
180 |
680 |
16 |
|
78 |
ТС-624.000 - 077 |
219 |
22 (2200) |
236 |
180 |
680 |
19 |
|
79 |
ТС-624.000 - 078 |
273 |
22 (2200) |
125 |
180 |
680 |
13 |
|
80 |
ТС-624.000 - 079 |
273 |
22 (2200) |
175 |
180 |
680 |
16 |
|
81 |
ТС-624.000 - 080 |
273 |
22 (2200) |
225 |
180 |
680 |
18 |
|
82 |
ТС-624.000 - 081 |
325 |
70 (7000) |
165 |
280 |
680 |
19 |
|
83 |
ТС-624.000 - 082 |
325 |
70 (7000) |
215 |
280 |
680 |
23 |
|
84 |
ТС-624.000 - 083 |
325 |
70 (7000) |
265 |
280 |
680 |
26 |
|
85 |
ТС-624.000 - 084 |
377 |
70 (7000) |
152 |
280 |
680 |
18 |
|
86 |
ТС-624.000 - 085 |
377 |
70 (7000) |
202 |
280 |
680 |
22 |
|
87 |
ТС-624.000 - 086 |
377 |
70 (7000) |
252 |
280 |
680 |
26 |
|
88 |
ТС-624.000 - 087 |
426 |
70 (7000) |
145 |
280 |
680 |
21 |
|
89 |
ТС-624.000 - 088 |
426 |
70 (7000) |
195 |
280 |
680 |
25 |
|
90 |
ТС-624.000 - 089 |
426 |
70 (7000) |
245 |
280 |
680 |
29 |
|
91 |
ТС-624.000 - 090 |
480 |
125 (12500) |
178 |
380 |
680 |
36 |
|
92 |
ТС-624.000 - 091 |
480 |
125 (12500) |
228 |
380 |
680 |
43 |
|
93 |
ТС-624.000 - 092 |
480 |
125 (12500) |
278 |
380 |
680 |
50 |
|
94 |
ТС-624.000 - 093 |
530 |
125 (12500) |
154 |
380 |
680 |
36 |
|
95 |
ТС-624.000 - 094 |
530 |
125 (12500) |
214 |
380 |
680 |
42 |
|
96 |
ТС-624.000 - 095 |
530 |
125 (12500) |
26 |
380 |
680 |
49 |
|
97 |
ТС-624.000 - 096 |
630 |
125 (12500) |
150 |
380 |
680 |
35 |
|
98 |
ТС-624.000 - 097 |
630 |
125 (12500) |
200 |
380 |
680 |
42 |
|
99 |
ТС-624.000 - 098 |
630 |
125 (12500) |
250 |
380 |
680 |
49 |
|
100 |
ТС-624.000 - 099 |
720 |
225 (22500) |
185 |
500 |
680 |
55 |
|
101 |
ТС-624.000 - 100 |
720 |
225 (22500) |
235 |
500 |
680 |
64 |
|
102 |
ТС-624.000 - 101 |
720 |
225 (22500) |
285 |
500 |
680 |
73 |
|
103 |
ТС-624.000 - 102 |
820 |
225 (22500) |
172 |
500 |
680 |
59 |
|
104 |
ТС-624.000 - 103 |
820 |
225 (22500) |
222 |
500 |
680 |
68 |
|
105 |
ТС-624.000 - 104 |
820 |
225 (22500) |
272 |
500 |
680 |
77 |
|
106 |
ТС-624.000 - 105 |
920 |
360 (36000) |
158 |
500 |
680 |
65 |
|
107 |
ТС-624.000 - 106 |
920 |
360 (36000) |
208 |
500 |
680 |
74 |
|
108 |
ТС-624.000 - 107 |
920 |
360 (36000) |
258 |
500 |
680 |
84 |
|
109 |
ТС-624.000 - 108 |
1020 |
360 (36000) |
218 |
50 |
680 |
101 |
|
110 |
ТС-624.000 - 109 |
1020 |
360 (36000) |
268 |
50 |
680 |
115 |
|
111 |
ТС-624.000 - 110 |
1020 |
360 (36000) |
318 |
50 |
680 |
129 |
|
112 |
ТС-624.000 - 111 |
1220 |
360 (36000) |
195 |
70 |
680 |
107 |
|
113 |
ТС-624.000 - 112 |
1220 |
480 (48000) |
245 |
70 |
680 |
121 |
|
114 |
ТС-624.000 - 113 |
1220 |
480 (48000) |
295 |
70 |
680 |
135 |
|
115 |
ТС-624.000 - 114 |
1420 |
360 (36000) |
172 |
70 |
680 |
105 |
|
116 |
ТС-624.000 - 115 |
1420 |
600 (60000) |
228 |
70 |
680 |
120 |
|
117 |
ТС-624.000 - 116 |
1420 |
600 (60000) |
272 |
70 |
680 |
137 |
