Опоры ТС-671.00.00 серия 5.903-13 (выпуск 7-95) бугельного типа неподвижные с корпусом
Опоры ТС-671.00.00 серия 5.903-13 выпуск 7-95 бугельного типа неподвижные с корпусом Дн 377 - 1420 мм.
Неподвижные бугельные опоры ТС-671 серия 5.903-13 вып. 7-95, для трубопроводов диаметром от 377 до 1420 мм. по чертежу ТС-671.00.00СБ из углеродистой стали 3. Возможно изготовление из стали 20, 09Г2С.
Опоры неподвижные бугельные ТС-671.00.00 с корпусом предназначены для трубопроводов с рабочим давлением Pу до 4,0 МПа и рабочей температурой tраб до +425 °С. Защита от коррозии БТ-177 ГОСТ 5631-79 в 2 слоя по грунтовке.

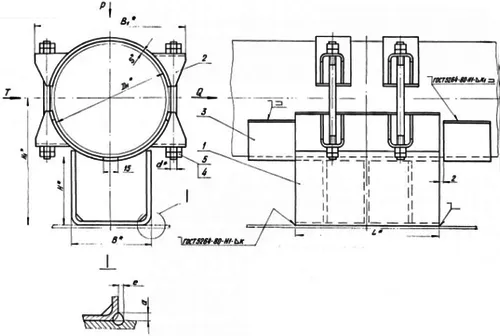

Опора ТС-671 состоит из: Корпус — 1 шт. Упор — 4 шт. Бугель — 2 шт. Шпилька — 4 шт. Гайка — 16 шт.
Технические параметры:
№ |
Наименование |
Дн |
Осевая сила Q, кН (mc) |
Боковая сила
|
Вертикальная сила Р, кН (mc) |
Н1 |
В1 |
Масса изделия, кг |
|
1 |
ТС-670.00.00 |
57 |
20 (2) |
- |
10 (0,1) |
130 |
95 |
3,8 |
|
2 |
ТС-670.00.00 - 01 |
20 (2) |
- |
10 (0,1) |
180 |
95 |
4,4 |
|
|
3 |
ТС-670.00.00 - 02 |
20 (2) |
- |
10 (0,1) |
230 |
95 |
4,0 |
|
|
4 |
ТС-670.00.00 - 03 |
76 |
20 (2) |
- |
10 (0,1) |
138 |
115 |
4,3 |
|
5 |
ТС-670.00.00 - 04 |
20 (2) |
- |
10 (0,1) |
188 |
115 |
5,5 |
|
|
6 |
ТС-670.00.00 - 05 |
20 (2) |
- |
10 (0,1) |
238 |
115 |
6,6 |
|
|
7 |
ТС-670.00.00 - 06 |
89 |
20 (2) |
- |
4,2 (0,42) |
145 |
130 |
4,8 |
|
8 |
ТС-670.00.00 - 07 |
20 (2) |
- |
4,2 (0,42) |
195 |
130 |
5,9 |
|
|
9 |
ТС-670.00.00 - 08 |
20 (2) |
- |
4,2 (0,42) |
245 |
130 |
7,1 |
|
|
10 |
ТС-670.00.00 - 09 |
108 |
50 (5) |
20 (2) |
5,7 (0,57) |
154 |
150 |
6,3 |
|
11 |
ТС-670.00.00 - 10 |
50 (5) |
20 (2) |
5,7 (0,57) |
204 |
150 |
7,6 |
|
|
12 |
ТС-670.00.00 - 11 |
50 (5) |
20 (2) |
5,7 (0,57) |
254 |
150 |
8,9 |
|
|
13 |
ТС-670.00.00 - 12 |
133 |
60 (6) |
20 (2) |
6,0 (0,60) |
165 |
195 |
7,9 |
|
14 |
ТС-670.00.00 - 13 |
60 (6) |
20 (2) |
6,0 (0,60) |
215 |
195 |
9,9 |
|
|
15 |
ТС-670.00.00 - 14 |
60 (6) |
20 (2) |
6,0 (0,60) |
265 |
195 |
10,5 |
|
|
16 |
ТС-670.00.00 - 15 |
159 |
60 (6) |
20 (2) |
8,8 (0,88) |
180 |
220 |
10,9 |
|
17 |
ТС-670.00.00 - 16 |
60 (6) |
20 (2) |
8,8 (0,88) |
230 |
220 |
12,2 |
|
|
18 |
ТС-670.00.00 - 17 |
60 (6) |
20 (2) |
8,8 (0,88) |
280 |
220 |
13,5 |
|
|
19 |
ТС-670.00.00 - 18 |
219 |
160 (16) |
100 (10) |
12,5 (1,25) |
210 |
290 |
20,9 |
|
20 |
ТС-670.00.00 - 19 |
160 (16) |
100 (10) |
12,5 (1,25) |
260 |
290 |
23,7 |
|
|
21 |
ТС-670.00.00 - 20 |
160 (16) |
100 (10) |
12,5 (1,25) |
310 |
290 |
26,5 |
|
|
22 |
ТС-670.00.00 - 21 |
273 |
240 (24) |
150 (15) |
24,2 (2,40) |
237 |
360 |
24,5 |
|
23 |
ТС-670.00.00 - 22 |
240 (24) |
150 (15) |
24,2 (2,40) |
287 |
360 |
27,4 |
|
|
24 |
ТС-670.00.00 - 23 |
240 (24) |
150 (15) |
24,2 (2,40) |
337 |
360 |
30,2 |
|
|
25 |
ТС-670.00.00 - 24 |
325 |
300 (30) |
200 (20) |
31,0 (3,10) |
263 |
435 |
30,5 |
|
26 |
ТС-670.00.00 - 25 |
300 (30) |
200 (20) |
31,0 (3,10) |
313 |
435 |
33,9 |
|
|
27 |
ТС-670.00.00 - 26 |
300 (30) |
200 (20) |
31,0 (3,10) |
363 |
435 |
37,3 |
|
|
28 |
ТС-670.00.00 - 27 |
377 |
380 (38) |
200 (20) |
37,0 (3,70) |
289 |
485 |
32,8 |
|
29 |
ТС-670.00.00 - 28 |
380 (38) |
200 (20) |
37,0 (3,70) |
339 |
485 |
36.2 |
|
|
30 |
ТС-670.00.00 - 29 |
380 (38) |
200 (20) |
37,0 (3,70) |
389 |
485 |
39,6 |
