Опоры ТС-667.00.00 серия 5.903-13 выпуск 7-95 щитовые неподвижные усиленные
Опоры ТС-667.00.00 серия 5.903-13 выпуск 7-95 щитовые неподвижные усиленные Дн 426 - 1420 мм.
Неподвижные щитовые усиленные опоры для трубопроводов диаметром от 426 до 1420 мм. Изготавливаются по чертежу ТС-667.00.00СБ из углеродистой стали 3. Возможно изготовление из стали 20, 09Г2С.
Опоры неподвижные щитовые усиленные ТС-667.00.00 предназначены для трубопроводов с рабочим давлением Pу до 4,0 МПа и рабочей температурой tраб до +425 °С.

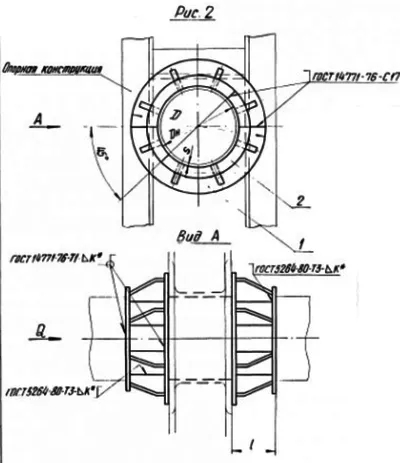

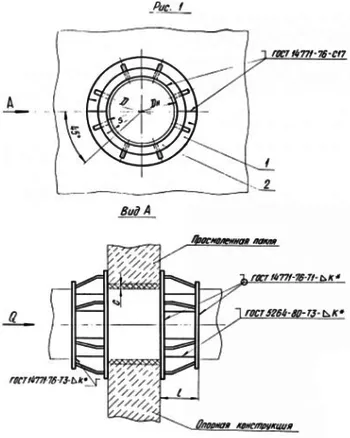

Опора ТС-667 состоит из: Щит усиленный — 2 шт.
Технические параметры:
№ |
Наименование |
Дн |
Осевая сила Q,кН (mc) |
S |
D |
l |
c |
Масса изделия, кг |
|
1 |
ТС-667.00.00 |
426 |
550 (55) |
7 |
610 |
144 |
30 |
48,8 |
|
2 |
ТС-667.00.00 - 01 |
530 |
800 (80) |
8 |
740 |
174 |
40 |
69,2 |
|
3 |
ТС-667.00.00 - 02 |
630 |
1150 (115) |
870 |
174 |
40 |
97,4 |
|
|
4 |
ТС-667.00.00 - 03 |
720 |
1450 (145) |
9 |
975 |
174 |
40 |
114,3 |
|
5 |
ТС-667.00.00 - 04 |
820 |
1800 (180) |
1110 |
238 |
40 |
142,8 |
|
|
6 |
ТС-667.00.00 - 05 |
920 |
2250 (225) |
10 |
1220 |
242 |
40 |
212,4 |
|
7 |
ТС-667.00.00 - 06 |
1020 |
2650 (265) |
1330 |
282 |
40 |
262,2 |
|
|
8 |
ТС-667.00.00 - 07 |
1220 |
3650 (365) |
11 |
1570 |
302 |
40 |
334,6 |
|
9 |
ТС-667.00.00 - 08 |
1420 |
4850 (485) |
10 |
1640 |
306 |
40 |
282,0 |
|
10 |
ТС-667.00.00 - 09 |
6000 (600) |
14 |
1820 |
315 |
430,0 |
