Опоры ТС-660.00.00 серия 5.903-13 выпуск 7-95 двухупорные неподвижные
Опоры ТС-660.00.00 серия 5.903-13 (выпуск 7-95) двухупорные неподвижные Дн 32 - 1420 мм.

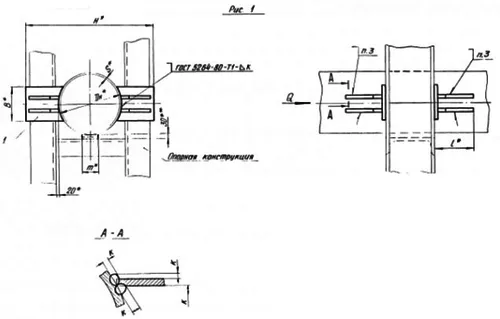

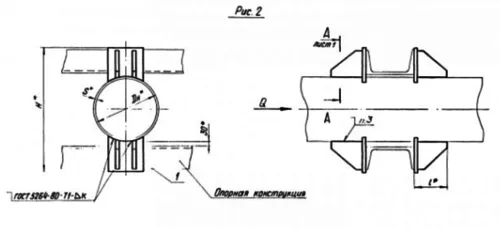

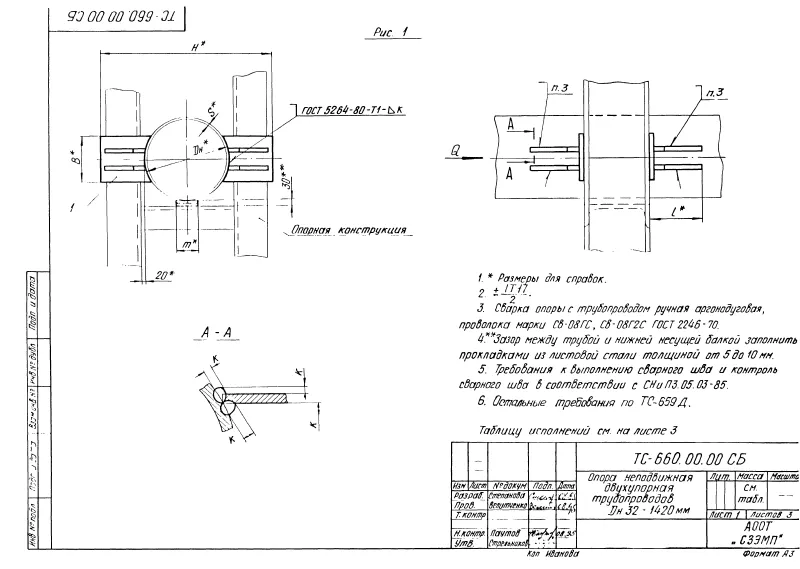

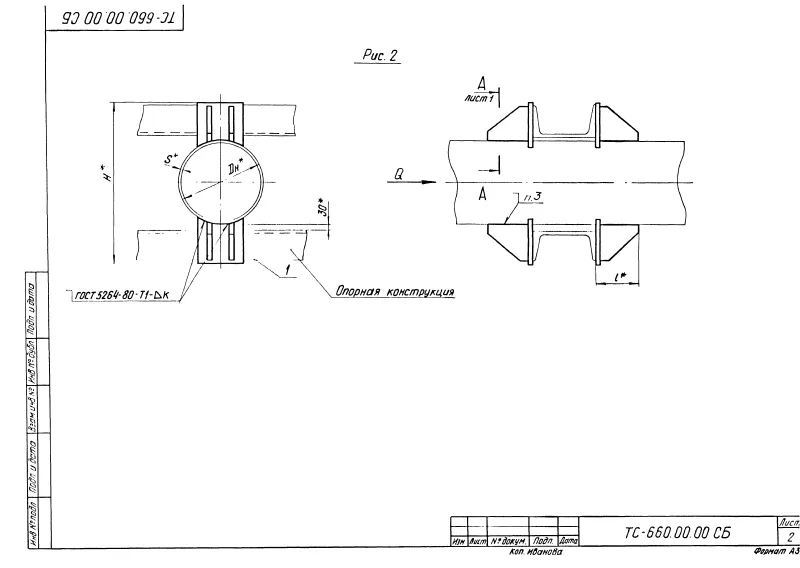

Неподвижные двухупорные опоры для трубопроводов диаметром от 32 до 1420 мм. Изготавливаются по чертежу ТС-660.00.00СБ из углеродистой стали 3. Возможно изготовление из стали 20, 09Г2С. Состоят из двух упоров.
Опоры неподвижные двухупорные ТС-660.00.00 предназначены для трубопроводов с рабочим давлением Pу до 4,0 МПа и рабочей температурой tраб до +425 °С.

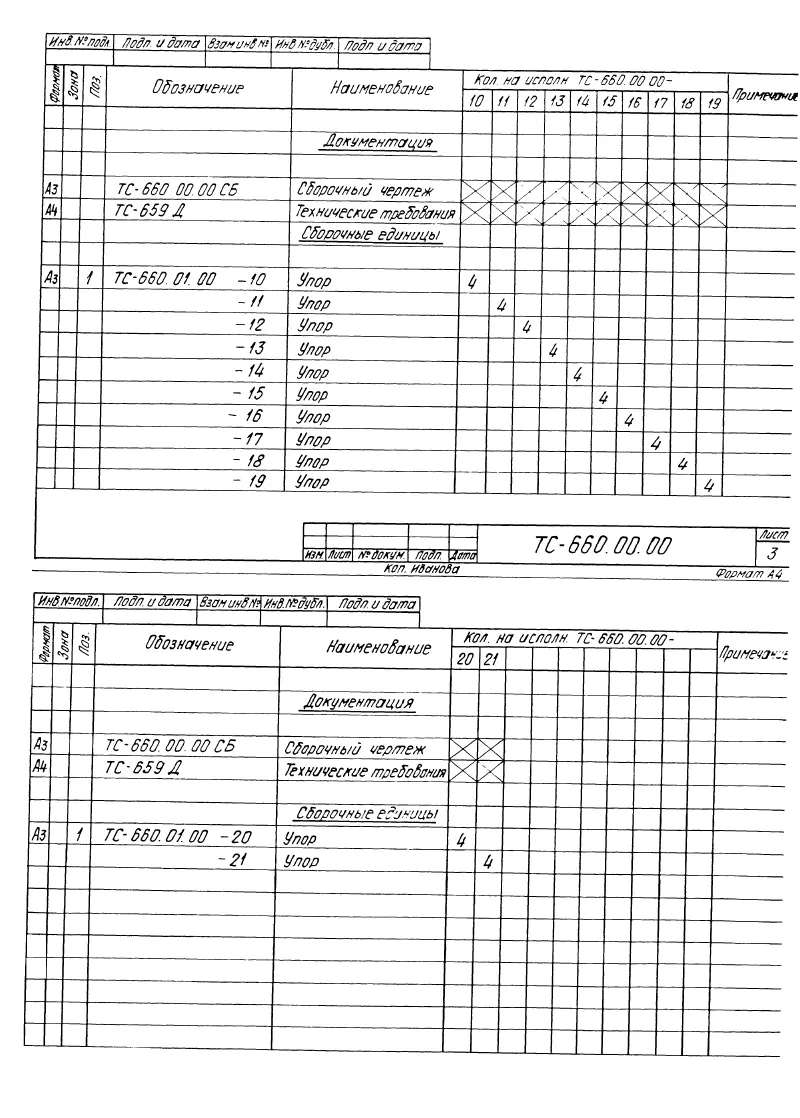

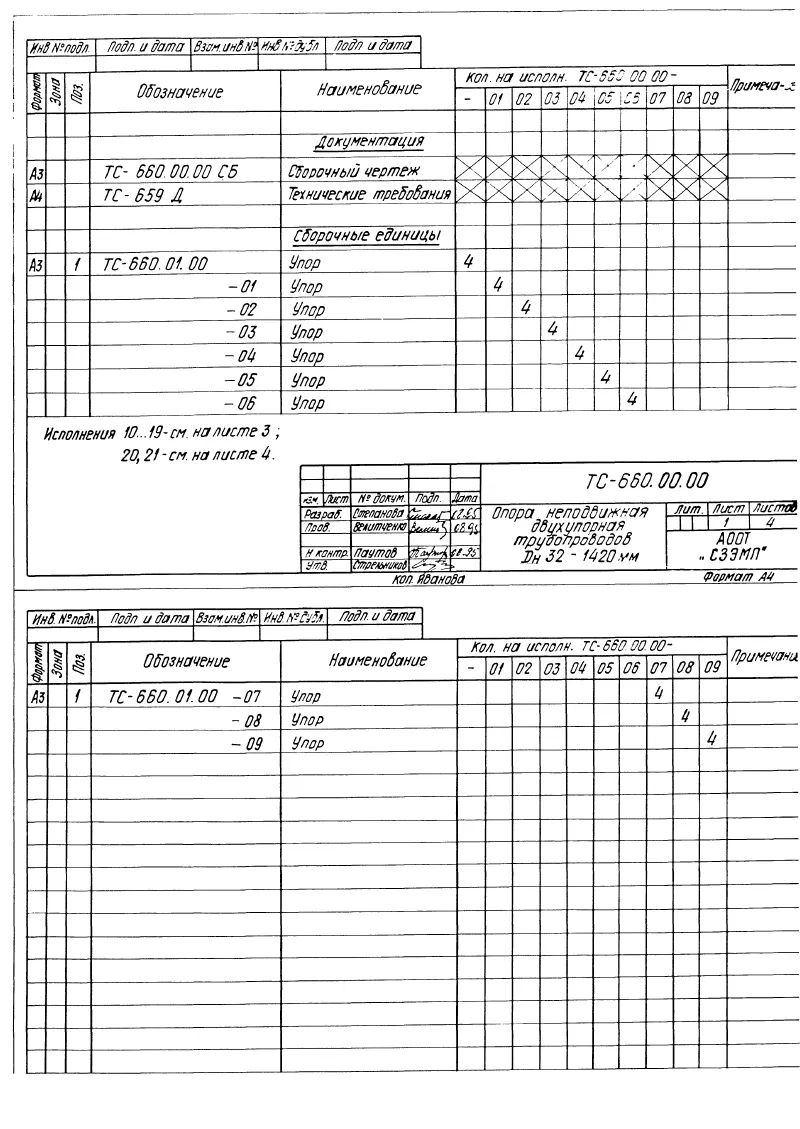

Опора ТС-660 состоит из: Упор — 4 шт.
Технические параметры:
№ |
Наименование |
Дн |
к=S |
Осевая сила Q,кН (mc) |
Высота, мм |
Ширина, мм |
Масса изделия, кг |
|
1 |
ТС-660.00.00 |
32 |
1,8+¹ |
15 (1,5) |
110 |
20 |
0,56 |
|
2 |
ТС-660.00.00-01 |
38 |
2+¹ |
15 (1,5) |
140 |
||
|
3 |
ТС-660.00.00-02 |
45 |
2+¹ |
15 (1,5) |
150 |
30 |
0,64 |
|
4 |
ТС-660.00.00-03 |
57 |
3+¹ |
20 (2,0) |
180 |
40 |
1,04 |
|
5 |
ТС-660.00.00-04 |
76 |
3+¹ |
20 (2,0) |
210 |
50 |
1,12 |
|
6 |
ТС-660.00.00-05 |
89 |
3+¹ |
20 (2,0) |
230 |
60 |
1,28 |
|
7 |
ТС-660.00.00-06 |
108 |
3,5+¹ |
30 (3,0) |
70 |
4,24 |
|
|
3,5+¹ |
40 (4,0) |
80 |
|||||
|
8 |
ТС-660.00.00-07 |
133 |
4+¹ |
40 (4,0) |
260 |
120 |
4,40 |
|
4+¹ |
40 (4,0) |
120 |
|||||
|
9 |
ТС-660.00.00-08 |
159 |
4+¹ |
40 (4,0) |
320 |
120 |
6,60 |
|
4+¹ |
40 (4,0) |
120 |
|||||
|
10 |
ТС-660.00.00-09 |
219 |
4+¹ |
40 (4,0) |
420 |
120 |
11,60 |
|
8+² |
60 (6,0) |
120 |
|||||
|
11 |
ТС-660.00.00-10 |
273 |
6+¹ |
40 (4,0) |
480 |
120 |
11,30 |
|
8+² |
60 (6,0) |
120 |
|||||
|
12 |
ТС-660.00.00-11 |
325 |
6+¹ |
40 (4,0) |
530 |
120 |
12,60 |
|
8+² |
70 (7,0) |
120 |
|||||
|
13 |
ТС-660.00.00-12 |
377 |
6+² |
60 (6,0) |
580 |
140 |
14,10 |
|
9+² |
80 (8,0) |
||||||
|
14 |
ТС-660.00.00-13 |
426 |
7+² |
60 (6,0) |
660 |
160 |
26,70 |
|
10+² |
100 (10,0) |
||||||
|
15 |
ТС-660.00.00-14 |
530 |
8+² |
60 (6,0) |
770 |
200 |
32,30 |
|
11+² |
100 (10,0) |
||||||
|
16 |
ТС-660.00.00-15 |
630 |
8+² |
80 (8,0) |
870 |
240 |
33,80 |
|
12+² |
150 (15,0) |
||||||
|
17 |
ТС-660.00.00-16 |
720 |
9+² |
140 (14,00) |
960 |
280 |
41,20 |
|
11+² |
180 (18,0) |
||||||
|
18 |
ТС-660.00.00-17 |
820 |
10+² |
150 (15,0) |
1060 |
300 |
43,20 |
|
12+² |
220 (22,0) |
||||||
|
19 |
ТС-660.00.00-18 |
920 |
10+² |
160 (16,0) |
1160 |
320 |
46,00 |
|
10+² |
160 (16,0) |
||||||
|
20 |
ТС-660.00.00-19 |
1020 |
10+² |
400 (40,0) |
1260 |
360 |
52.80 |
|
10+² |
400 (40,0) |
||||||
|
21 |
ТС-660.00.00-20 |
1220 |
11+² |
400 (40,0) |
1460 |
400 |
68,40 |
|
11+² |
400 (40,0) |
||||||
|
22 |
ТС-660.00.00-21 |
1420 |
14+² |
400 (40,0) |
1680 |
500 |
75,60 |
|
14+² |
400 (40,0) |
