Опоры СПОк ТД 1-487-1997.00.000

Опоры подкладные скользящие канальные – СПОк

Назначение – прокладка трубопроводов тепловых сетей в оболочке на основе пенополиуретана с гидрозащитной оболочкой из полиэтилена.

СПОК - скользящая подкладная опора канальная, предназначена для фиксации трубопроводов канальной прокладки на определенной высоте с возможностью продольного движения для компенсации температурного расширения или сжатия.

Опоры СПОК защищают от повреждений теплоизоляционное покрытие трубопровода и обеспечивают продольное перемещение трубопровода от температурных деформаций там, где оно предусмотренно проектом. Опоры воспринимают только вертикальные нагрузки от массы теплотрасс. Кроме того опоры СПОК компенсируют различные технические недочеты проектирования и строительства теплотрасс. Для лучшей работы нередко снабжаются дополнительной защитой от корозий и блуждающих токов.

Опоры СПОК изготавливаются из горячекатанного листа, с помощью гильотинной резки и приварных сплошным швом хомутов. Крепление держателей производится с помощью болтов и гаек, на готовую скользящую опору наносят защитное покрытие.

Опоры СПОК изготавливаются для труб размером от 219 до 1020 мм и в трех исполнениях в зависимости от высоты башмака: 100мм, 150мм, 200мм.

СПОК устанавливаются на опорные подушки (ОП) с металлическими подкладками, что не дает опоре скользить по бетону, под башмаком опоры следует проложить 2-3 слоя изола с выступом не менее 15 мм в каждую сторону.

Пример обозначения: СПОК 219/315.100, где

219 - наружный диаметр стальной трубы;
315 - наружный диаметр оболочки-трубы;
100 - расстояние от нижней грани стальной трубы до верха стальной конструкции.

Размеры и конструкция

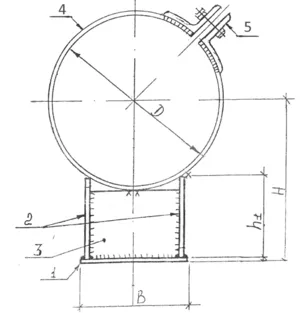

1, 2, 3 - Башмак; 4 - Хомут; 5 - Крепление.   d – диаметр стальной трубы; D - диаметр оболчки-трубы; H - высота опоры до сечения стальной трубы; h1 - высота ножки опоры; В - ширина башмака.
