Опоры А14Б 534.000 серия 5.900-7 выпуск 2
Опоры А14Б 534.000 серия 5.900-7 выпуск 2 подвижные корпусные приварные трехрядные с креплением к железнобетонной колонне, для труб с разными диаметрами Ду 80 - 150 мм, Ду1 50 - 100 мм
Опоры А14Б 534.000 применяются для крепления изолированных трубопроводов, транспортирующих воду и пар с температурой до +150°С, либо холодоноситель с температурой от -15°С до +15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).
Стандартно опоры А14Б 534.000 изготавливаются из марки стали Ст.3,20,09Г2С.
Стандартное покрытие — транспортировочный грунт ГФ-021.

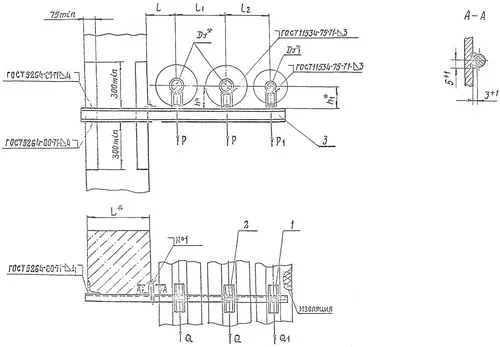

Подвижные опоры А14Б 534.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 1
|
Обозначение |
Условный проход, мм |
Допускаемые нагрузки, кгс |
Размеры, мм |
Масса, кг |
|||||||
|
Горизонтал. |
Вертикальн. |
||||||||||
|
Ду |
Ду₁ |
Р |
Р₁ |
Q |
Q₁ |
L |
l |
l₁ |
l₂ |
||
|
А14Б 534.000 |
80 |
50 |
107 |
51 |
32,1 |
15,3 |
400,0 |
185,0 |
300,0 |
265,0 |
16,50 |
|
А14Б 534.000-01 |
80 |
50 |
107 |
51 |
32,1 |
15,3 |
400,0 |
185,0 |
300,0 |
265,0 |
17,90 |
|
А14Б 534.000-02 |
100 |
50 |
157 |
51 |
47,1 |
15,3 |
400,0 |
195,0 |
320,0 |
275,0 |
20,30 |
|
А14Б 534.000-03 |
100 |
50 |
157 |
51 |
47,1 |
15,3 |
400,0 |
195,0 |
320,0 |
275,0 |
21,80 |
|
А14Б 534.000-04 |
125 |
50 |
220 |
51 |
66 |
15,3 |
400,0 |
210,0 |
350,0 |
290,0 |
22,20 |
|
А14Б 534.000-05 |
125 |
50 |
220 |
51 |
66 |
15,3 |
400,0 |
210,0 |
350,0 |
290,0 |
23,70 |
|
А14Б 534.000-06 |
150 |
50 |
325 |
51 |
97,5 |
15,3 |
400,0 |
220,0 |
370,0 |
300,0 |
29,30 |
|
А14Б 534.000-07 |
150 |
50 |
325 |
51 |
97,5 |
15,3 |
400,0 |
220,0 |
370,0 |
300,0 |
31,10 |
|
А14Б 534.000-08 |
100 |
80 |
157 |
107 |
47,1 |
32,1 |
400,0 |
195,0 |
320,0 |
310,0 |
21,90 |
|
А14Б 534.000-09 |
100 |
80 |
157 |
107 |
47,1 |
32,1 |
400,0 |
195,0 |
320,0 |
310,0 |
23,40 |
|
А14Б 534.000-10 |
125 |
80 |
220 |
107 |
66 |
32,1 |
400,0 |
210,0 |
350,0 |
325,0 |
25,40 |
|
А14Б 534.000-11 |
125 |
80 |
220 |
107 |
66 |
32,1 |
400,0 |
210,0 |
350,0 |
325,0 |
26,90 |
|
А14Б 534.000-12 |
150 |
80 |
325 |
107 |
97,5 |
32,1 |
400,0 |
220,0 |
370,0 |
335,0 |
33,20 |
|
А14Б 534.000-13 |
150 |
80 |
325 |
107 |
97,5 |
32,1 |
400,0 |
220,0 |
370,0 |
335,0 |
35,10 |
|
А14Б 534.000-14 |
125 |
100 |
220 |
157 |
66 |
47,1 |
400,0 |
210,0 |
350,0 |
335,0 |
29,00 |
|
А14Б 534.000-15 |
125 |
100 |
220 |
157 |
66 |
47,1 |
400,0 |
210,0 |
350,0 |
335,0 |
30,50 |
|
А14Б 534.000-16 |
150 |
100 |
325 |
157 |
97,5 |
47,1 |
400,0 |
220,0 |
370,0 |
345,0 |
34,40 |
|
А14Б 534.000-17 |
150 |
100 |
325 |
157 |
97,5 |
47,1 |
400,0 |
220,0 |
370,0 |
345,0 |
37,60 |
|
А14Б 534.000-18 |
80 |
50 |
107 |
51 |
32,1 |
15,3 |
600,0 |
185,0 |
300,0 |
265,0 |
18,60 |
|
А14Б 534.000-19 |
80 |
50 |
107 |
51 |
32,1 |
15,3 |
600,0 |
185,0 |
300,0 |
265,0 |
20,00 |
|
А14Б 534.000-20 |
100 |
50 |
157 |
51 |
47,1 |
15,3 |
600,0 |
195,0 |
320,0 |
275,0 |
22,70 |
|
А14Б 534.000-21 |
100 |
50 |
157 |
51 |
47,1 |
15,3 |
600,0 |
195,0 |
320,0 |
275,0 |
24,20 |
|
А14Б 534.000-22 |
125 |
50 |
220 |
51 |
66 |
15,3 |
600,0 |
210,0 |
350,0 |
290,0 |
24,80 |
|
А14Б 534.000-23 |
125 |
50 |
220 |
51 |
66 |
15,3 |
600,0 |
210,0 |
350,0 |
290,0 |
26,30 |
|
А14Б 534.000-24 |
150 |
50 |
325 |
51 |
97,5 |
15,3 |
600,0 |
220,0 |
370,0 |
300,0 |
32,70 |
|
А14Б 534.000-25 |
150 |
50 |
325 |
51 |
97,5 |
15,3 |
600,0 |
220,0 |
370,0 |
300,0 |
34,50 |
|
А14Б 534.000-26 |
100 |
80 |
157 |
107 |
47,1 |
32,1 |
600,0 |
195,0 |
320,0 |
310,0 |
24,60 |
|
А14Б 534.000-27 |
100 |
80 |
157 |
107 |
47,1 |
32,1 |
600,0 |
195,0 |
320,0 |
310,0 |
26,10 |
|
А14Б 534.000-28 |
125 |
80 |
220 |
107 |
66 |
32,1 |
600,0 |
210,0 |
350,0 |
325,0 |
28,40 |
|
А14Б 534.000-29 |
125 |
80 |
220 |
107 |
66 |
32,1 |
600,0 |
210,0 |
350,0 |
325,0 |
29,90 |
|
А14Б 534.000-30 |
150 |
80 |
325 |
107 |
97,5 |
32,1 |
600,0 |
220,0 |
370,0 |
335,0 |
37,20 |
|
А14Б 534.000-31 |
150 |
80 |
325 |
107 |
97,5 |
32,1 |
600,0 |
220,0 |
370,0 |
335,0 |
39,10 |
|
А14Б 534.000-32 |
125 |
100 |
220 |
157 |
66 |
47,1 |
600,0 |
210,0 |
350,0 |
335,0 |
32,50 |
|
А14Б 534.000-33 |
125 |
100 |
220 |
157 |
66 |
47,1 |
600,0 |
210,0 |
350,0 |
335,0 |
34,00 |
|
А14Б 534.000-34 |
150 |
100 |
325 |
157 |
97,5 |
47,1 |
600,0 |
220,0 |
370,0 |
345,0 |
40,20 |
|
А14Б 534.000-35 |
150 |
100 |
325 |
157 |
97,5 |
47,1 |
600,0 |
220,0 |
370,0 |
345,0 |
42,00 |
