Опоры А14Б 528.000 серия 5.900-7 выпуск 2

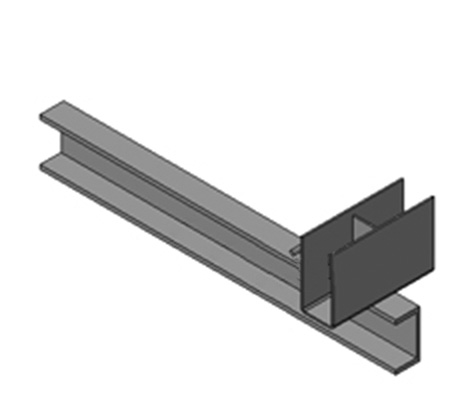

Опоры А14Б 528.000 серия 5.900-7 выпуск 2 подвижные корпусные приварные двухрядные с креплением к железнобетонной колонне Ду 50 - 100 мм
Опоры А14Б 527.000 применяются для крепления изолированных трубопроводов, транспортирующих воду и пар с температурой до +150°С, либо холодоноситель с температурой от -15°С до +15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).
Стандартно опоры А14Б 528.000 изготавливаются из марки стали Ст.3,20,09Г2С.
Стандартное покрытие — транспортировочный грунт ГФ-021.
Подвижные опоры А14Б 528.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 1
|
бозначение |
Условный проход Ду, мм |
Допускаемые нагрузки, кгс |

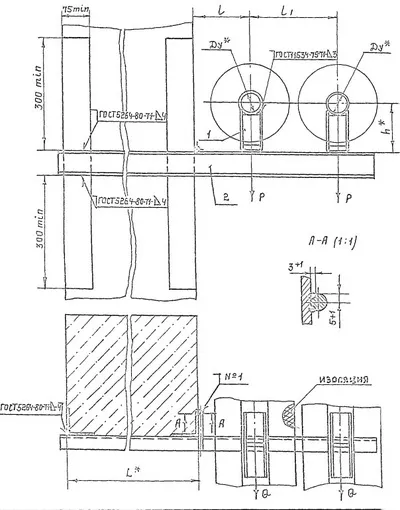

Размеры, мм |
Масса, кг |
|||
|
Вертикальн. |
Горизонтал. |
||||||
|
Р |
Q |
L |
l |
l₁ |
|||
|
А14Б 528.000 |
50 |
51 |
15,3 |
400,0 |
150,0 |
230,0 |
7,60 |
|
А14Б 528.000-01 |
50 |
51 |
15,3 |
400,0 |
150,0 |
230,0 |
8,50 |
|
А14Б 528.000-02 |
65 |
78 |
23,4 |
400,0 |
160,0 |
250,0 |
7,70 |
|
А14Б 528.000-03 |
65 |
78 |
23,4 |
400,0 |
160,0 |
250,0 |
8,70 |
|
А14Б 528.000-04 |
80 |
107 |
32,1 |
400,0 |
185,0 |
300,0 |
9,30 |
|
А14Б 528.000-05 |
80 |
107 |
32,1 |
400,0 |
185,0 |
300,0 |
10,30 |
|
А14Б 528.000-06 |
100 |
157 |
47,1 |
400,0 |
195,0 |
320,0 |
12,10 |
|
А14Б 528.000-07 |
100 |
157 |
47,1 |
400,0 |
195,0 |
320,0 |
13,10 |
|
А14Б 528.000-08 |
50 |
51 |
15,3 |
600,0 |
150,0 |
230,0 |
8,80 |
|
А14Б 528.000-09 |
50 |
51 |
15,3 |
600,0 |
150,0 |
230,0 |
9,80 |
|
А14Б 528.000-10 |
65 |
78 |
23,4 |
600,0 |
160,0 |
250,0 |
8,80 |
|
А14Б 528.000-11 |
65 |
78 |
23,4 |
600,0 |
160,0 |
250,0 |
9,80 |
|
А14Б 528.000-12 |
80 |
107 |
32,1 |
600,0 |
185,0 |
300,0 |
10,70 |
|
А14Б 528.000-13 |
80 |
107 |
32,1 |
600,0 |
185,0 |
300,0 |
11,70 |
|
А14Б 528.000-14 |
100 |
157 |
47,1 |
600,0 |
195,0 |
320,0 |
13,80 |
|
А14Б 528.000-15 |
100 |
157 |
47,1 |
600,0 |
195,0 |
320,0 |
14,80 |
