Опоры Т21.00 серия 4.903-10 выпуск 5 шариковые
Ниже представлены технические характеристики и параметры для серии Опоры Т21.00 серия 4.903-10 выпуск 5 шариковые .

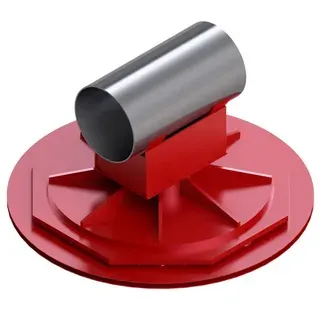

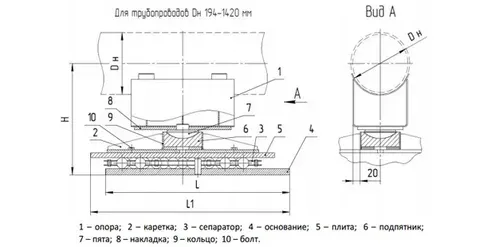

Опоры Т21.00.00.000 СБ серии 4.903-10 выпуск 5 шариковые
Опоры Т21.00 шариковые предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром от 194 до 1420 мм. Изготавливаются в соответствии с ТУ-04698606-001-04 ''Опоры трубопроводов'', серия 4.903-10 выпуск 5.
Шариковые опоры Т21 предназначены для крепление трубопровода на заданной высоте, позволяющее перемещаться трубопроводу как по оси, так и поперечно под действием нагрузок, образующихся при изменении температуры рабочей среды и других действующих на трубопровод факторах. Применяются при подземной и надземной прокладке трубопроводов тепловых сетей наружным диаметром от Дн 194 мм до Дн 1420 мм.
Пример условного обозначения опоры шариков Т21 длиной 660 мм для трубопровода Ду 219: Опора Т21.03 Ду630 шариковая
Технические характеристики
| Обозначение | Наружный диаметр, dн | Высота, мм | Длина, мм | Ширина, мм | Масса, кг |
|---|---|---|---|---|---|
| Опора Т21.01 | 194 | 350 | 660 | 560 | 112,06 |
| Опора Т21.02 | 1000 | 700 | 162,66 | ||
| Опора Т21.03 | 219 | 360 | 660 | 560 | 111,86 |
| Опора Т21.04 | 1000 | 700 | 162,46 | ||
| Опора Т21.05 | 273 | 390 | 660 | 560 | 111,4 |
| Опора Т21.06 | 1000 | 700 | 162 | ||
| Опора Т21.07 | 325 | 415 | 660 | 560 | 115,6 |
| Опора Т21.08 | 1000 | 700 | 166,2 | ||
| Опора Т21.09 | 377 | 440 | 660 | 560 | 115,18 |
| Опора Т21.10 | 1000 | 700 | 165,78 | ||
| Опора Т21.11 | 426 | 465 | 660 | 560 | 114,55 |
| Опора Т21.12 | 1000 | 700 | 165,15 | ||
| Опора Т21.13 | 480 | 540 | 660 | 560 | 154,67 |
| Опора Т21.14 | 900 | 700 | 241,94 | ||
| Опора Т21.15 | 530 | 565 | 660 | 800 | 154,07 |
| Опора Т21.16 | 900 | 850 | 241,34 | ||
| Опора Т21.17 | 630 | 615 | 660 | 800 | 153,48 |
| Опора Т21.18 | 900 | 850 | 240,75 | ||
| Опора Т21.19 | 720 | 610 | 660 | 800 | 138,58 |
| Опора Т21.20 | 900 | 850 | 189,18 | ||
| Опора Т21.21 | 560 | 800 | 800 | 274,28 | |
| Опора Т21.22 | 1000 | 850 | 330,68 | ||
| Опора Т21.23 | 820 | 710 | 660 | 800 | 169,43 |
| Опора Т21.24 | 900 | 850 | 256,7 | ||
| Опора Т21.25 | 800 | 800 | 273,4 | ||
| Опора Т21.26 | 1000 | 850 | 329,8 | ||
| Опора Т21.27 | 920 | 760 | 660 | 850 | 176.72 |
| Опора Т21.28 | 900 | 950 | 263,99 | ||
| Опора Т21.29 | 950 | 850 | 451,78 | ||
| Опора Т21.30 | 1150 | 950 | 534,48 | ||
| Опора Т21.31 | 1020 | 810 | 800 | 850 | 299,18 |
| Опора Т21.32 | 1000 | 950 | 355,58 | ||
| Опора Т21.33 | 950 | 850 | 470,27 | ||
| Опора Т21.34 | 1150 | 950 | 552,87 | ||
| Опора Т21.35 | 1220 | 910 | 800 | 850 | 301,02 |
| Опора Т21.36 | 1000 | 950 | 357,42 | ||
| Опора Т21.37 | 950 | 850 | 472,12 | ||
| Опора Т21.38 | 1150 | 950 | 554,71 | ||
| Опора Т21.39 | 1420 | 1010 | 800 | 850 | 311,09 |
| Опора Т21.40 | 1000 | 950 | 367,49 | ||
| Опора Т21.41 | 950 | 850 | 482,18 | ||
| Опора Т21.42 | 1150 | 950 | 564,78 |
