Опора ПО-820 НТС 65-06 выпуск 1 Ду оболочки=1020
Опора ПО-820 Ду оболочки=1020 НТС 65-06 выпуск 1 подвижная для труб в ППУ изоляции
Опоры ПО НТС 65-06 выпуск 1 применяются для канальной прокладки трубопроводных систем теплосетей. Они представляют собой подвижные и направляющие устройства, позволяющие трубам совершать перемещения на заданные расстояния, возникающие при тепловых деформациях. Предназначены для труб в ППУ изоляции в полиэтиленовой оболочке, рассчитаны на восприятие вертикальной и горизонтальной нагрузки.
Подвижные опоры ПО применяются при боковых перемещениях труб. В целях снижения коэффициента трения трубопроводов (до 0,2) на трущиеся поверхности наносится графитовая смазка.. Подвижная опора ПО в осевом направлении работает как направляющая опора (пара трения полиэтилен по металлу), а в направлении перпендикулярном оси трубы, металлическая опора вместе с трубой по направляющим перемещается по металлу закладной детали заанкеренной в бетонное основание (пара трения металл по металлу).

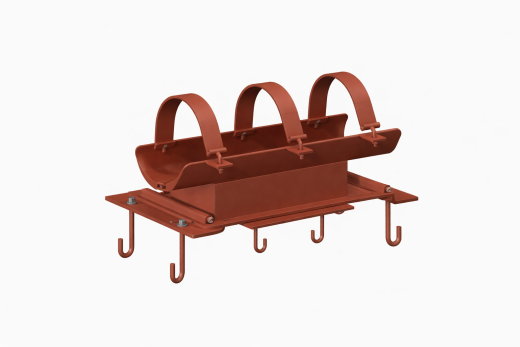

Опора ПО-820 Ду оболочки=1020 НТС 65-06 направляющая подвижная для труб в ППУ изоляции
Основные характеристики:
Альбом НТС 65-06 Выпуск 1
Ду наружный трубопровода , мм - 820 Ду наружный .оболочки, мм -1020
Материал тепловой изоляции - Пенополиуретан Материал защитной оболочки - Полиэтилен
Вес, кг - 364.25
Используются стали марок Ст3 и Ст20, а также стали повышенной прочности 09Г2С
Покрытие Грунт ГФ-021
Размеры и конструкция
- опорная плита 2. продольное ребро 3. ребро 4. ребро 5. ложе 6. петля 7. ось 8. палец 9. хомут 10. полозья 11. гайка 12. шайба 13. болт 14. шайба 15. гайка 16. анкер 17. опорная плита 18. анкер 19. ПЭ оболочка
