Опоры Т9.00 серия 4.903-10 выпуск 4 неподвижные щитовые усиленные
Опоры неподвижные щитовые усиленные Т9.00 предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром от 426 до 1420мм. Изготавливаются в соответствии с ТУ-04698606-001-04 'Опоры трубопроводов', серия 4.903-10 выпуск 4.

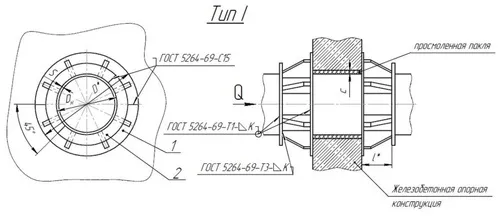

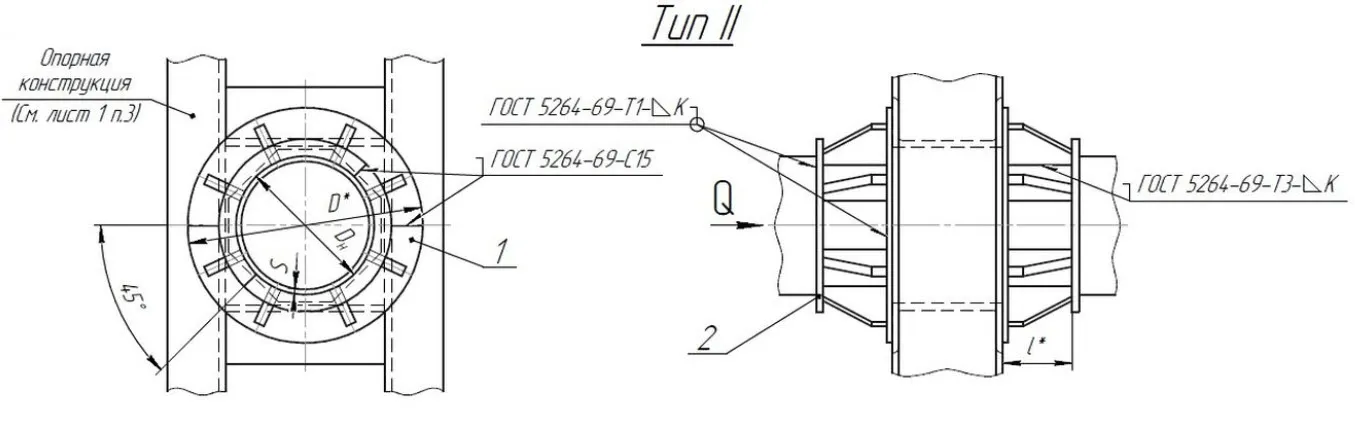

Опора Т9.00 неподвижная состоит из усиленных упоров с накладками и щита. Упоры привариваются к трубопроводу при монтаже.
Опоры неподвижные щитовые Т 9 серия 4.903-10 выпуск 4.
Опора неподвижная Т9 усиленная
Опора щитовая Т9.00 неподвижная
Опора неподвижная щитовая Т9.00
Опора Т 9.00 неподвижная серия 4.903-10 выпуск 4.
Пример условного обозначения опоры неподвижной Т9 для трубопровода Ду426:
Опора неподвижная Т9.09-426
Уточним наличие и подготовим КП по этой позиции
Поможем с подбором исполнения, проверим доступность на складе и отправим коммерческое предложение по выбранной позиции или аналогам.
Технические характеристики
| Обозначение | Наружный диаметр, dн | Длина, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|
| Опора неподвижная Т9.09 | 426 | 610 | 144 | 49,1 |
| Опора неподвижная Т9.10 | 480 | 670 | 56,1 | |
| Опора неподвижная Т9.12 | 530 | 740 | 174 | 69,4 |
| Опора неподвижная Т9.14 | 630 | 870 | 97,6 | |
| Опора неподвижная Т9.16 | 720 | 975 | 114,5 | |
| Опора неподвижная Т9.18 | 820 | 1110 | 238 | 143,5 |
| Опора неподвижная Т 9.20 | 920 | 1220 | 242 | 220,4 |
| Опора неподвижная Т9.22 | 1020 | 1330 | 282 | 261,8 |
| Опора неподвижная Т9.24 | 1220 | 1570 | 302 | 334,2 |
| Опора неподвижная Т925 | 1420 | 1640 | 306 | 264,5 |
| Опора Т9.26 неподвижная | 1820 | 316 | 429,2 |
