Опоры Т8.00 серия 4.903-10 выпуск 4 неподвижные щитовые
Ниже представлены технические характеристики и параметры для серии Опоры Т8.00 серия 4.903-10 выпуск 4 неподвижные щитовые.
Опоры Т8 серия 4.903-10 выпуск 4 щитовые неподвижные Дн 108 - 1420 мм
Опоры неподвижные щитовые Т8.00 предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром от 108 до 1420 мм. Изготавливаются в соответствии с ТУ-04698606-001-04 'Опоры трубопроводов', серия 4.903-10 выпуск 4.

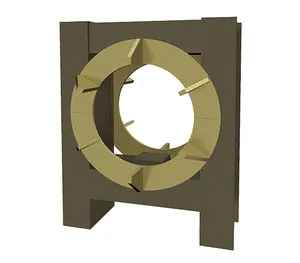

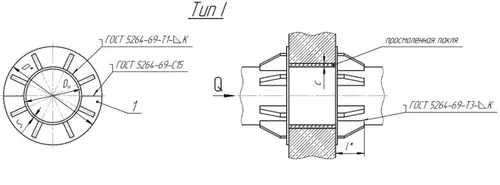

По своей конструкции данный вид опор относится к типу неподвижных щитовых. На прочное основание крепится несколько упоров, которые при монтаже осуществляют правильную поддержку трубы и сохранение её в оптимальном положении.
Пример условного обозначения опоры неподвижной Т8 для трубопровода Ду108:
Опора неподвижная Т8.01-325
Технические характеристики
| Обозначение | Наружный диаметр, dн | Длина, мм | Высота, мм | Масса, кг | |
|---|---|---|---|---|---|
| Опора неподвижная Т8.01 | 108 | 225 | 110 | 8,9 | |
| Опора неподвижная Т8.02 | 133 | 245 | 9,3 | ||
| Опора неподвижная Т8.03 | 159 | 282 | 10,8 | ||
| Опора неподвижная Т8.04 | 194 | 325 | 13 | ||
| Опора неподвижная Т8.05 | 219 | 365 | 16,3 | ||
| Опора неподвижная Т8.06 | 273 | 420 | 18,3 | ||
| Опора неподвижная Т8.07 | 325 | 480 | 24,6 | ||
| Опора неподвижная Т8.08 | 377 | 540 | 27,8 | ||
| Опора неподвижная Т8.09 | 426 | 610 | 132 | 46,9 | |
| Опора неподвижная Т8.10 | 480 | 670 | 49,1 | ||
| Опора неподвижная Т8.11 | 530 | 152 | 34,2 | ||
| Опора неподвижная Т8.12 | 740 | 162 | 51,8 | ||
| Опора неподвижная Т8.13 | 630 | 780 | 152 | 38,5 | |
| Опора неподвижная Т8.14 | 870 | 72,8 | |||
| Опора неподвижная Т8.15 | 720 | 880 | 51,2 | ||
| Опора неподвижная Т8.16 | 975 | 85,6 | |||
| Опора неподвижная Т8.17 | 820 | 1000 | 196 | 90,4 | |
| Опора неподвижная Т8.18 | 1110 | 145,1 | |||
| Опора неподвижная Т8.19 | 920 | 1120 | 226 | 112 | |
| Опора неподвижная Т 8.20 | 1220 | 173,6 | |||
| Опора неподвижная Т8.21 | 1020 | 1230 | 125,8 | ||
| Опора неподвижная Т8.22 | 1330 | 266 | 202,2 | ||
| Опора неподвижная Т8.23 | 1220 | 1440 | 152,2 | ||
| Опора неподвижная Т8.24 | 1570 | 286 | 255 | ||
| Опора неподвижная Т8.25 | 1420 | 1640 | 270 | 202 | |
| Опора Т8.26 неподвижная | 1820 | 300 | 393,4 |
