Подвеска АПЭ 1403.0 серия 5.908-1

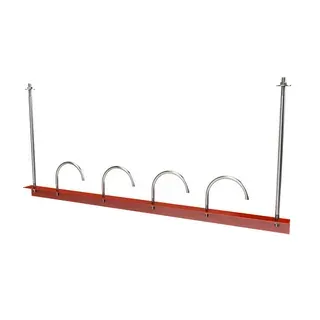

Подвеска АПЭ 1403.0 СБ серия 5.908-1 для крепления четырех труб Дн 18-89 мм к железобетонным плитам перекрытия
Серия 5.908-1 - это стандарт типовых узлов крепления трубопроводов автоматического пожаротушения, рассчитанные на одновременное действие вертикальных и горизонтальных нагрузок.
Подвески АПЭ 1403.0 СБ применяются для крепления к железобетонным плитам перекрытия трубопроводов установок автоматического пожаротушения (АУПТ).
Наружный диаметр прокладываемых трубопроводов Дн 18 – 89 мм.
Стандартно опоры АПЭ серия 5.908-1 изготавливаются из марок стали сталь 3, 20, 09Г2С. Стандартное покрытие – транспортировочный грунт ГФ-021.

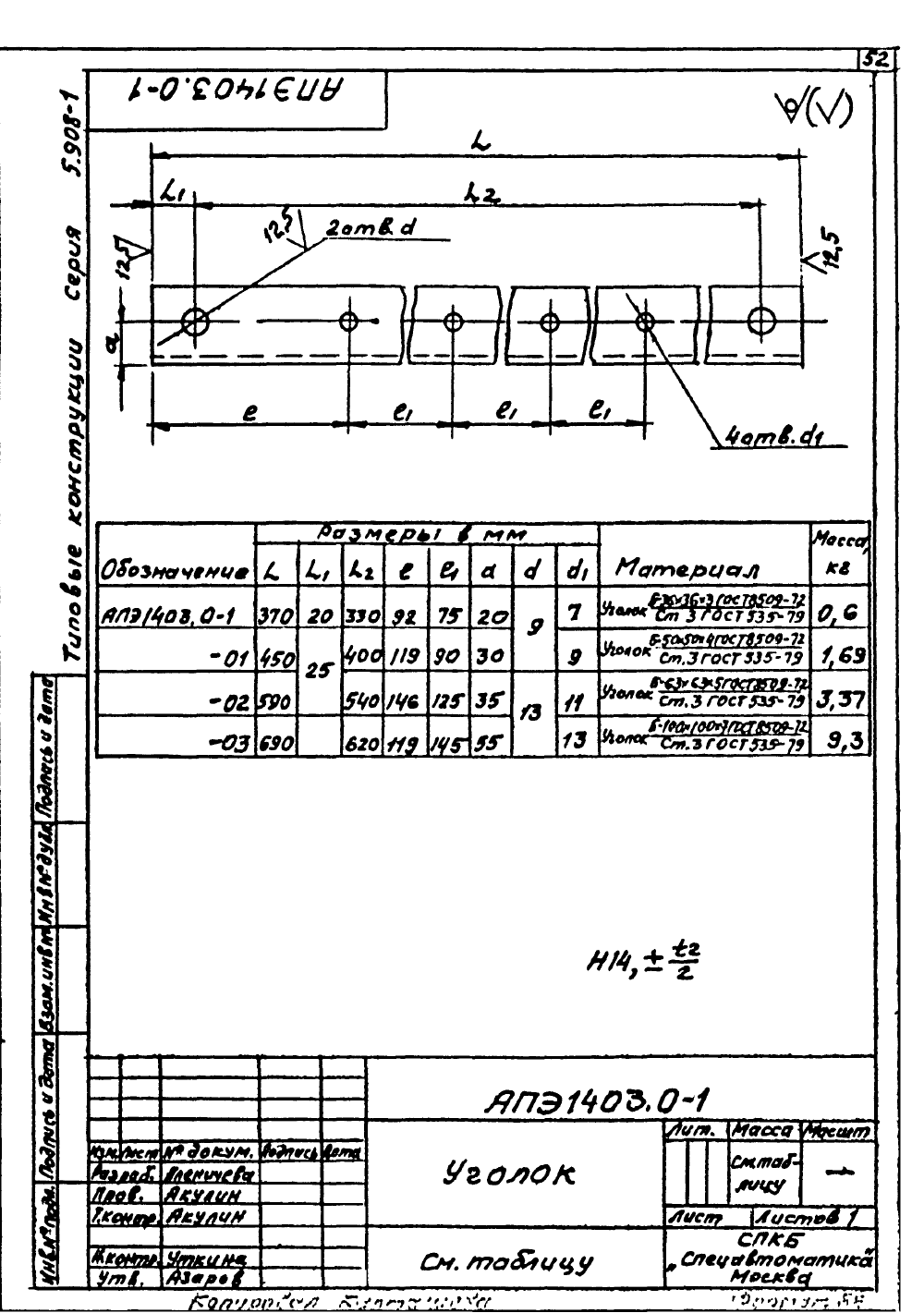

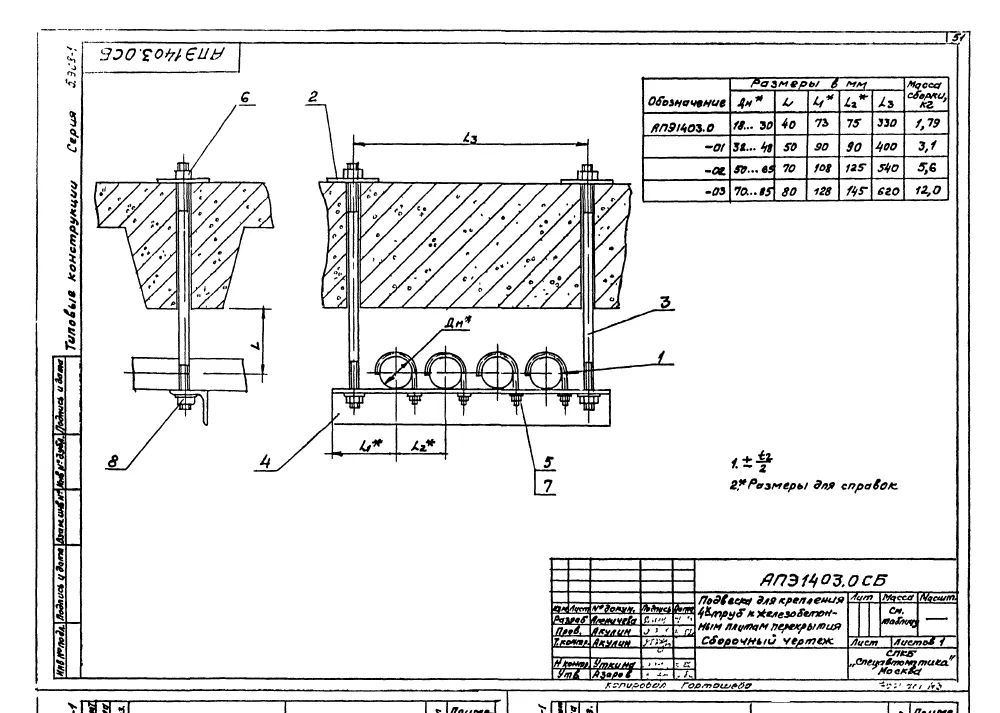

Подвески для крепления четырех труб к железобетонным плитам перекрытия АПЭ 1403.0 СБ изготавливаются в соответствии с чертежами типовых конструкций серии 5.908-1.
|
Обозначение |
Размеры в мм |
Масса, кг |
||||
|
Дн |
L |
L₁ |
L₂ |
L₃ |
||
|
АПЭ 1403.0 |
18…30 |
40,0 |
73,0 |
75,0 |
330,0 |
1,79 |
|
АПЭ 1403.0-01 |
32…48 |
50,0 |
90,0 |
90,0 |
400,0 |
3,10 |
|
АПЭ 1403.0-02 |
50…65 |
70,0 |
108,0 |
125,0 |
540,0 |
5,60 |
|
АПЭ 1403.0-03 |
70…89 |
80,0 |
128,0 |
145,0 |
680,0 |
12,00 |
