Подвеска АПЭ 1401.0 серия 5.908-1

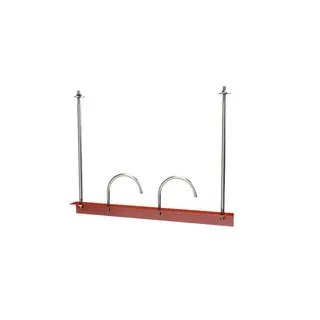

Подвеска АПЭ 1401.0 СБ серия 5.908-1 для крепления двух труб Дн 18-219 мм к железобетонным плитам перекрытия
Подвески АПЭ 1401.0 СБ серия 5.908-1 применяются для крепления к железобетонным плитам перекрытия трубопроводов установок автоматического пожаротушения (АУПТ)
Наружный диаметр прокладываемых трубопроводов Дн 18 – 219 мм.
Стандартно опоры АПЭ серия 5.908-1 изготавливаются из марок стали сталь 3, 20, 09Г2С. Стандартное покрытие – транспортировочный грунт ГФ-021.

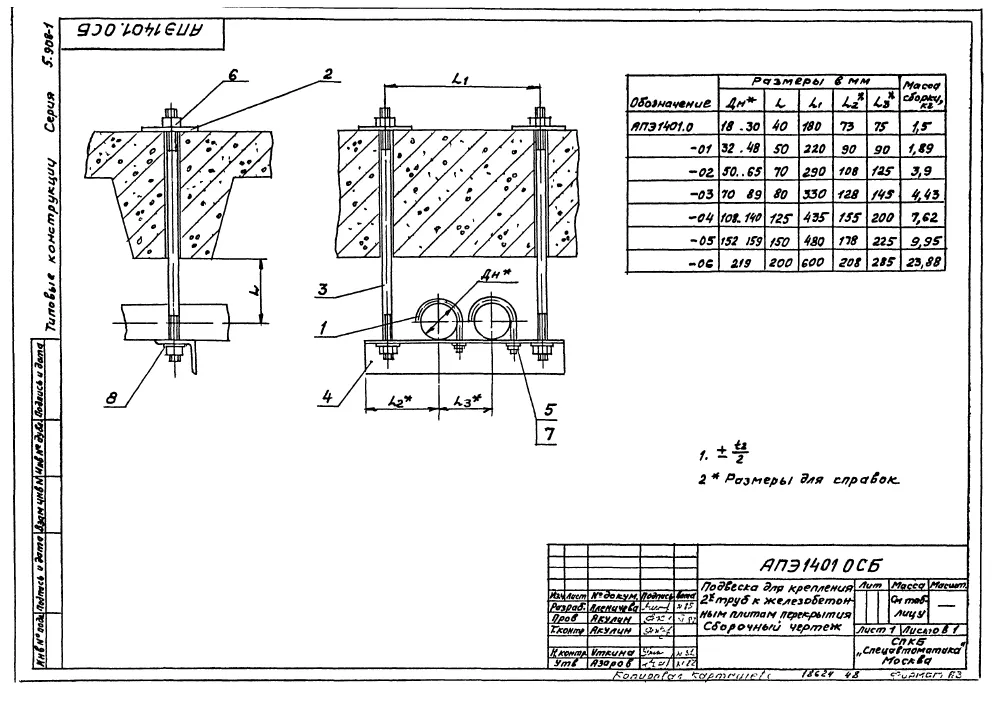

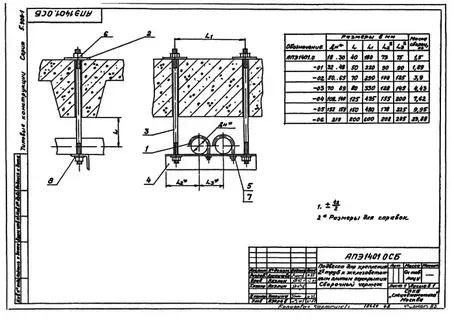

Подвески для крепления двух труб к железобетонным плитам перекрытия АПЭ 1401.0 СБ изготавливаются в соответствии с чертежами типовых конструкций серии 5.908-1.
Описание
| Обозначение | Размеры в мм | Масса, кг | ||||
|---|---|---|---|---|---|---|
| Дн | L | L₁ | L₂ | L₃ | ||
| АПЭ 1401.0 | 18…30 | 40,0 | 180,0 | 73,0 | 75,0 | 1,50 |
| АПЭ 1401.0-01 | 32…48 | 50,0 | 220,0 | 90,0 | 90,0 | 1,89 |
| АПЭ 1401.0-02 | 50…65 | 70,0 | 290,0 | 108,0 | 125,0 | 3,90 |
| АПЭ 1401.0-03 | 70…89 | 80,0 | 330,0 | 128,0 | 145,0 | 4,43 |
| АПЭ 1401.0-04 | 108…140 | 125,0 | 435,0 | 155,0 | 200,0 | 7,62 |
| АПЭ 1401.0-05 | 152…159 | 150,0 | 480,0 | 178,0 | 225,0 | 9,95 |
| АПЭ 1401.0-06 | 219 | 200,0 | 600,0 | 208,0 | 285,0 | 23,88 |
Подбор и поставка
Уточним наличие и подготовим КП по этой позиции
Поможем с подбором исполнения, проверим доступность на складе и отправим коммерческое предложение по выбранной позиции или аналогам.
