Подвески АПЭ 1565.0 серия 5.908-2
Подвески АПЭ 1565.0 СБ серия 5.908-2 для крепления двух труб к плитам перекрытия Дн 18 - 65 мм
Серия 5.908-2 - это стандарт типовых узлов крепления трубопроводов автоматического пожаротушения, рассчитанные на одновременное действие вертикальных и горизонтальных нагрузок.

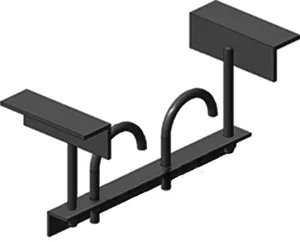

Подвески АПЭ 1565.0 СБ применяются для крепления к плитам перекрытия двух трубопроводов установок автоматического пожаротушения (АУПТ).
Стандартно подвески АПЭ 1565.0 СБ серия 5.908-2 изготавливаются из марок стали сталь 3, 20, 09Г2С. Стандартное покрытие – транспортировочный грунт ГФ-021.

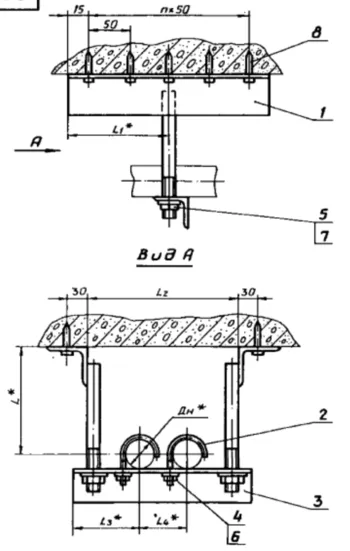

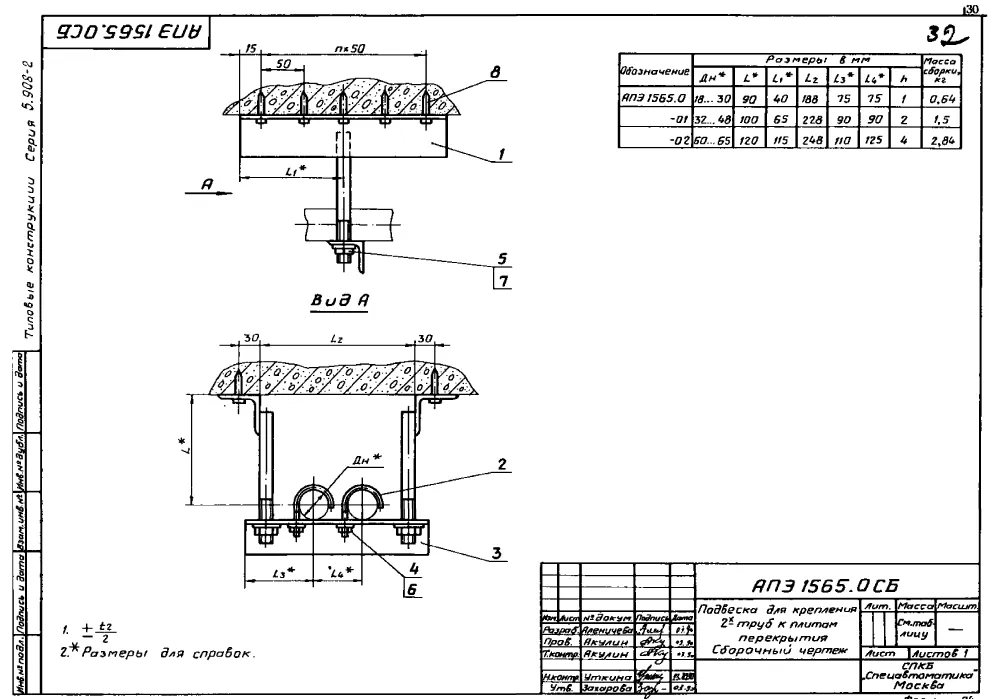

Подвески для крепления труб к плитам перекрытия АПЭ 1565.0 СБ изготавливаются в соответствии с чертежами типовых конструкций серии 5.908-2.
| Обозначение | Размеры в мм | Масса, кг | ||||||
| Дн | L | L1 | L2 | L3 | L4 | h | ||
| АПЭ 1565.0 | 18...30 | 90,0 | 40,0 | 188,0 | 75,0 | 75,0 | 1,0 | 0,64 |
| АПЭ 1565.0-01 | 32...48 | 100,0 | 65,0 | 228,0 | 90,0 | 90,0 | 2,0 | 1,50 |
| АПЭ 1565.0-02 | 50...65 | 120,0 | 115,0 | 248,0 | 110,0 | 125,0 | 4,0 | 2,84 |
