Подвеска АПЭ 1583.0 Серия 5.908-2
Подвеска для крепления труб к плитам перекрытия АПЭ 1583.0 Серия 5.908-2
Серия 5.908-2 - это стандарт типовых узлов крепления трубопроводов автоматического пожаротушения, рассчитанные на одновременное действие вертикальных и горизонтальных нагрузок.
Опоры АПЭ 1583.0 СБ серии 5.908-2 применяются для крепления трубопроводов автоматических установок пожаротушения АУП (АУПТ).
Диаметр прокладываемых трубопроводов Дн 18 – 89 мм.
Стандартно опоры АПЭ 1583.0 СБ серия 5.908-2 изготавливаются из марок стали сталь 3, 20, 09Г2С. Стандартное покрытие – транспортировочный грунт ГФ-021.

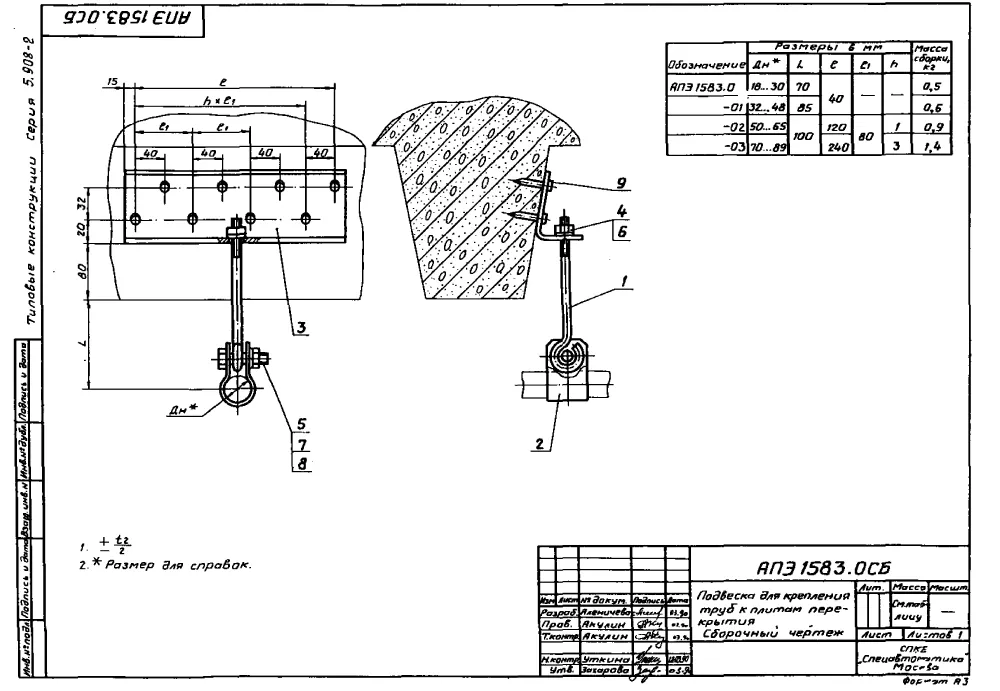

Опоры АПЭ 1583.0 изготавливаются в соответствии с чертежами АПЭ 1583.0 СБ и техническими требованиями серии 5.908-2.
Описание
| Обозначение | Размеры в мм | Масса, кг | ||||
|---|---|---|---|---|---|---|
| Дн | L | l | l₁ | h | ||
| АПЭ 1583.0 | 18…30 | 70,0 | 40,0 | -- | -- | 0,50 |
| АПЭ 1583.0-01 | 32…48 | 85,0 | 40,0 | -- | -- | 0,60 |
| АПЭ 1583.0-02 | 50…65 | 100,0 | 120,0 | 80,0 | 1,0 | 0,90 |
| АПЭ 1583.0-03 | 70…89 | 100,0 | 240,0 | 80,0 | 3,0 | 1,40 |
