Подвеска АПЭ 1579.0 Серия 5.908-2
Подвеска для крепления двух труб к металлоконструкциям АПЭ 1579.0 Серия 5.908-2
Серия 5.908-2 - это стандарт типовых узлов крепления трубопроводов автоматического пожаротушения, рассчитанные на одновременное действие вертикальных и горизонтальных нагрузок.
Опоры АПЭ 1579.0 СБ серии 5.908-2 применяются для крепления трубопроводов автоматических установок пожаротушения АУП (АУПТ).
Диаметр прокладываемых трубопроводов Дн 18 – 219 мм.
Стандартно опоры АПЭ 1579.0 СБ серия 5.908-2 изготавливаются из марок стали сталь 3, 20, 09Г2С. Стандартное покрытие – транспортировочный грунт ГФ-021.

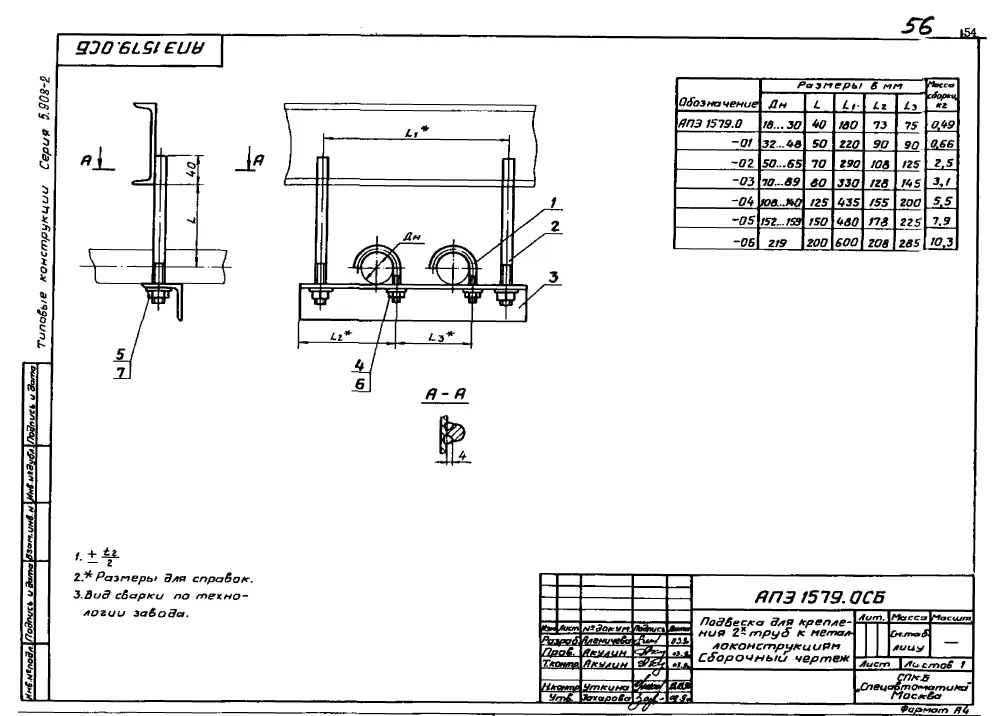

Опоры АПЭ 1579.0 изготавливаются в соответствии с чертежами АПЭ 1579.0 СБ и техническими требованиями серии 5.908-2.
Описание
| Обозначение | Размеры в мм | Масса, кг | ||||
|---|---|---|---|---|---|---|
| Дн | L | L₁ | L₂ | L₃ | ||
| АПЭ 1579.0 | 18…30 | 40,0 | 180,0 | 73,0 | 75,0 | 0,49 |
| АПЭ 1579.0-01 | 32…48 | 50,0 | 220,0 | 90,0 | 90,0 | 0,66 |
| АПЭ 1579.0-02 | 50…65 | 70,0 | 290,0 | 108,0 | 125,0 | 2,50 |
| АПЭ 1579.0-03 | 70…89 | 80,0 | 330,0 | 128,0 | 145,0 | 3,10 |
| АПЭ 1579.0-04 | 108…140 | 125,0 | 435,0 | 155,0 | 200,0 | 5,50 |
| АПЭ 1579.0-05 | 152…159 | 150,0 | 480,0 | 178,0 | 225,0 | 7,90 |
| АПЭ 1579.0-06 | 219 | 200,0 | 600,0 | 208,0 | 285,0 | 10,30 |
