Опоры АПЭ 1553.0 серия 5.908-2
Опоры АПЭ 1553.0 СБ серия 5.908-2 для крепления двух труб к кирпичной стене Дн 50 - 219 мм
Серия 5.908-2 - это стандарт типовых узлов крепления трубопроводов автоматического пожаротушения, рассчитанные на одновременное действие вертикальных и горизонтальных нагрузок.
Опоры АПЭ 1553.0 СБ применяются для крепления к кирпичным стенам двух трубопроводов установок автоматического пожаротушения (АУПТ).
Стандартно опоры АПЭ 1553.0 СБ серия 5.908-2 изготавливаются из марок стали сталь 3, 20, 09Г2С. Стандартное покрытие – транспортировочный грунт ГФ-021.
Опоры для крепления труб к кирпичной стене АПЭ 1553.0 СБ изготавливаются в соответствии с чертежами типовых конструкций серии 5.908-2.

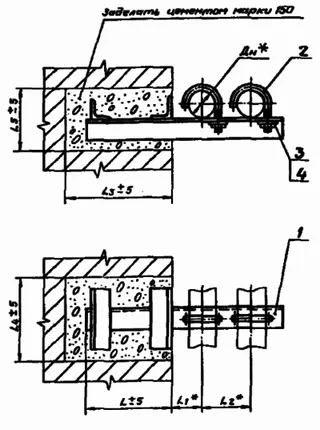

| Обозначение | Наружный диаметр трубопровода Дн, мм | Теоритическая масса | Расстояние от оси трубопровода до стены L1, мм | Расстояние между осями трубопроводов L2, мм | Длина опоры, мм | Глубина заделки опоры L, мм |
| АПЭ 1553.0 | 50...65 | 3.11 кг. | 90 | 110 | 500 | 200 ±5 |
| АПЭ 1553.0-01 | 70...89 | 3.75 кг. | 125 | 145 | 630 | 250 ±5 |
| АПЭ 1553.0-02 | 108...140 | 10.20 кг. | 200 | 200 | 780 | 250 ±5 |
| АПЭ 1553.0-03 | 152...159 | 15.62 кг. | 280 | 225 | 950 | 300 ±5 |
| АПЭ 1553.0-04 | 219 | 30.10 кг. | 300 | 285 | 1060 | 300 ±5 |
