УКГ 13.00 серия 5.905-18.05
УКГ 13.00 серия 5.905-18-05.КРЕПЛЕНИЕ ВЕРТИКАЛЬНОГО ГАЗОПРОВОДА УКГ 13.00 СЕРИЯ 5.905-18.05
Применяются для крепления трубопроводов систем газоснабжения природным газом с избыточным давлением до 1,2 МПа (12 кгс/см2), для районов с расчетной температурой окружающей среды не менее -40°С. Условный диаметр прокладываемых газопроводов Ду 20- 500 мм.
Узел крепления газопровода УКГ 13.00 по Серии 5.905-18-05 — это типовое конструктивное решение, предназначенное для фиксации и поддержания трасс вспомогательных газопроводов на промышленных объектах.Его основная задача — не просто выдерживать вес трубы, а компенсировать динамические нагрузки: вибрацию от работающего оборудования, температурные деформации, ветровые воздействия. Конструктивно узел представляет собой сборную консоль, которая включает в себя:
Несущую консоль или кронштейн, крепящийся к строительной конструкции.
Хомут (чаще всего, двухсоставной), непосредственно охватывающий трубу.
Демпфирующую прокладку между хомутом и трубой для гашения вибрации и предотвращения повреждения изоляции.
Крепежные элементы (анкеры, болты, шпильки).

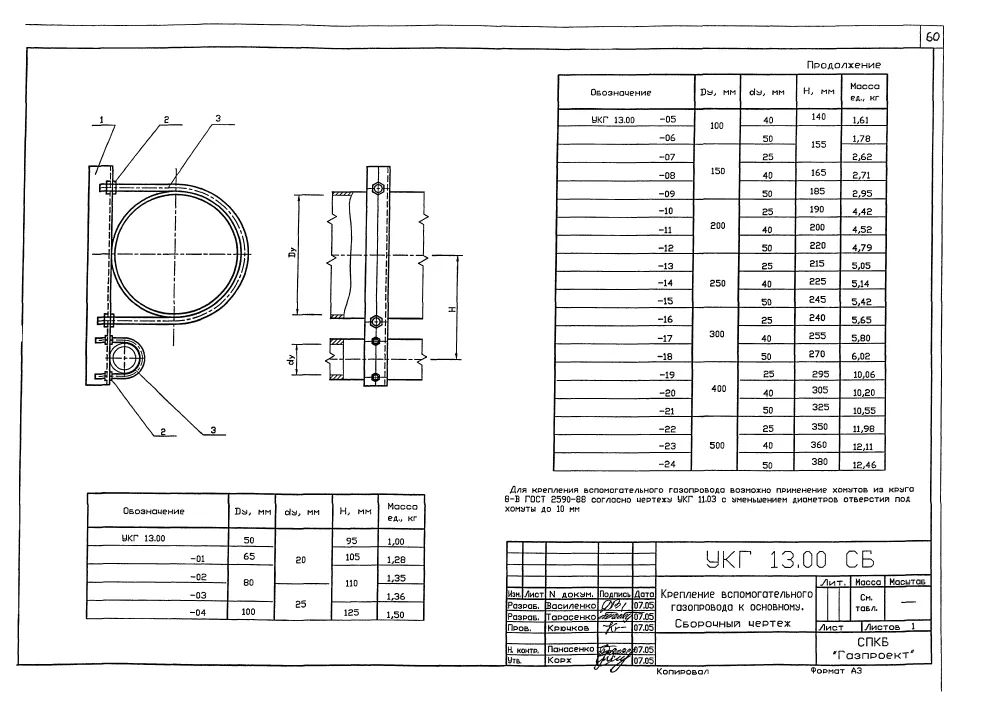

УКГ 13.00 Крепления вспомогательного газопровода к основному УКГ 13.00 СБ изготавливаются в соответствии с чертежами серии 5.905-18.05 выпуск 1.
Стандартно крепления газопровода УКГ 2.00 изготавливаются из марки стали Ст.3, 20, 09Г2С.
Стандартное покрытие УКГ 2.00 — транспортировочный грунт ГФ-021.
Крепления газопровода УКГ 2.00 СБ изготавливаются в соответствии с чертежами серии 5.905-18.05 выпуск 1.
Описание
| Обозначение | Ду, мм | dу, мм | Н, мм | Масса ед., кг |
|---|---|---|---|---|
| УКГ 13.00 | 50 | 20 | 95 | 1 |
| УКГ 13.00-01 | 65 | 20 | 105 | 1,28 |
| УКГ 13.00-02 | 80 | 20 | 110 | 1,35 |
| УКГ 13.00-03 | 80 | 25 | 110 | 1,36 |
| УКГ 13.00-04 | 100 | 25 | 125 | 1,5 |
| УКГ 13.00-05 | 100 | 40 | 140 | 1,61 |
| УКГ 13.00-06 | 100 | 50 | 155 | 1,78 |
| УКГ 13.00-07 | 150 | 25 | 155 | 2,62 |
| УКГ 13.00-08 | 150 | 40 | 165 | 2,71 |
| УКГ 13.00-09 | 150 | 50 | 185 | 2,95 |
| УКГ 13.00-10 | 200 | 25 | 190 | 4,42 |
| УКГ 13.00-11 | 200 | 40 | 200 | 4,52 |
| УКГ 13.00-12 | 200 | 50 | 220 | 4,79 |
| УКГ 13.00-13 | 250 | 25 | 215 | 5,05 |
| УКГ 13.00-14 | 250 | 40 | 225 | 5,14 |
| УКГ 13.00-15 | 250 | 50 | 245 | 5,42 |
| УКГ 13.00-16 | 300 | 25 | 240 | 5,65 |
| УКГ 13.00-17 | 300 | 40 | 255 | 5,8 |
| УКГ 13.00-18 | 300 | 50 | 270 | 6,02 |
| УКГ 13.00-19 | 400 | 25 | 295 | 10,06 |
| УКГ 13.00-20 | 400 | 40 | 305 | 10,2 |
| УКГ 13.00-21 | 400 | 50 | 325 | 10,55 |
| УКГ 13.00-22 | 500 | 25 | 350 | 11,98 |
| УКГ 13.00-23 | 500 | 40 | 360 | 12,11 |
| УКГ 13.00-24 | 500 | 50 | 380 | 12,46 |
