Стартовые сильфонные компенсаторы ССК

Компенсаторы ССК сильфонные стартовые: служат для компенсации температурного расширения трубопроводов бесканальных подземных теплосетей.
Стартовый сильфонный компенсатор ССК состоит из: гибкого сильфона (гофрированной оболочки), выполненный из многослойной нержавеющей стали, и предназначенный воспринимать осевые перемещения, изменения длины трубопровода, которые появляются при заполнение его рабочей средой с высокой температурой телескопического защитного кожуха. который после запуска трубопровода и сжатии сильфона, заваривается.
Стартовые компенсаторы выполняют свою функцию только один раз при первом разогреве трубопровода, после чего производится его фиксация сварным швом.

Транспортируемая среда:

Вода ГОСТ 2874-82 температурой до 150 °С и скоростью до 5м/с
Пар при температуре до 250 °С и скоростью до 60 м/с
Допустимое содержание хлоридов в транспортируемой среде, мг/кг 200
Присоединение к трубопроводу сваркой
Допускается применение стартовых компенсаторов в районах со средней температурой наружного воздуха наиболее холодной пятидневки не ниже - 40°С.
Материалы: сильфон - коррозийно-стойкая жаропрочная сталь 08Х18Н10Т, 12Х18Н10Н по ГОСТ 5632-72
присоединительные патрубки - бесшовные горячедеформированные трубы по ГОСТ 8732-78, ТУ 14-3-190-82 сталь 20 ГОСТ 1050-88 с поставкой по группе в ГОСТ 8731-87, переходы по ГОСТ 17378 сталь 20 ГОСТ 1050-88. Возможные другие материальные исполнения компенсаторов.
Стартовые сильфонные компенсаторы могут носить следующие маркировки:
компенсатор осевой сильфонный стартовый
компенсатор осевой стартовый
компенсатор стартовый.
Компенсаторы ССК
Стартовые сильфонные компенсаторы
компенсатор стартовый
стартовый компенсатор сильфонный
компенсатор стартовый сильфонный
сильфонный стартовый компенсатор
Давление Р раб=2,5МПа

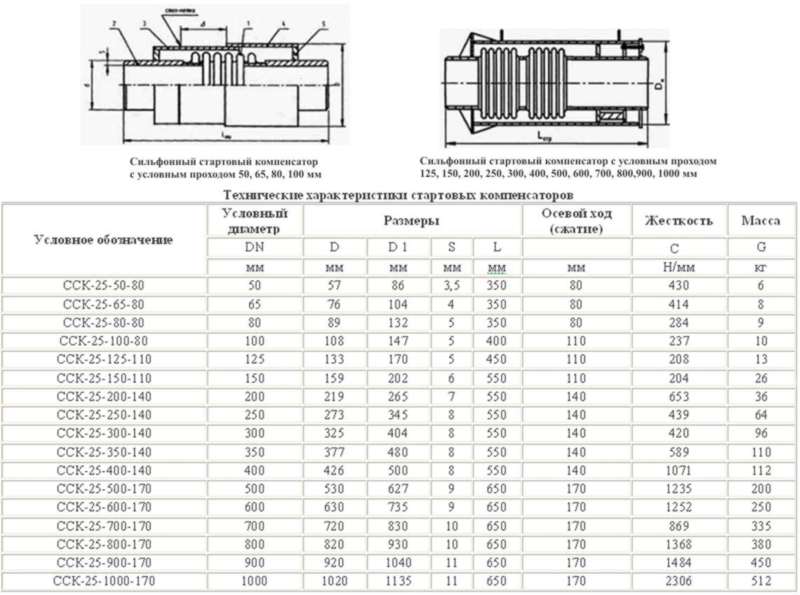

Условное обозначение стартовых сильфонных компенсаторов для тепловых сетей:

ССК-25-800-170
где ССК - сильфонный стартовый компенсатор, 25 - условное давление Ру , кгс/см2, 800 - диаметр, мм, 170 - осевой ход, мм.
