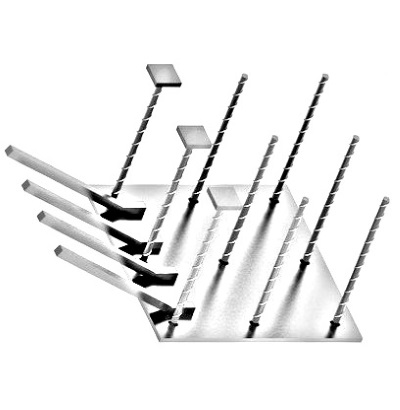

Закладные изделия сериz 1.400-15 МН 318

Закладные детали являются унифицированными железобетонными конструкциями, предназначенными для крепления технологических коммуникаций и устройств на вертикальных частях бетонных сооружений. Производим закладные изделия в соответствии с нормативно-технической документацией на изделия. Учитываем пожелания заказчика при заказе в выборе марки стали, покрытия, маркировки. Производство осуществляется из арматурных стержней и листового и профильного прокатов. Закладные изделия бывают с перпендикулярным, наклонным, параллельным или смешанным расположением анкерных стержней.

Характеристики:

Параметр	Обозначение	Значение марки МН 318-1	Значение марки МН 318-2
Размер пластины, мм	А	400	400
Размер пластины, мм	В	400	400
Размер пластины, мм	б	8	8
Привязки анкеров, мм	а1	160	160
Привязки анкеров, мм	а2	40	40
Привязки анкеров, мм	в1	160	160
Привязки анкеров, мм	в2	40	40
Привязки анкеров, мм	с1	90	90
Привязки анкеров, мм	с2	75	75
Количество и диаметр гнутых анкеров		4ф12AIII	4ф12AIII
Длина гнутых анкеров, мм	l	480	480
Длина гнутых анкеров, мм	h	120	170
Количество и диаметр прямых анкеров		9ф10AIII	9ф10AIII
Длина прямых анкеров, мм	L	120	170
Размеры пластин усиления и кол-во, мм		40х40х8 (шт.3)	40х40х8 (шт.3)
Выборка стали на 1 изделие (профильная сталь), кг	-б=8	10.4	10.4
Выборка стали на 1 изделие (арм. AIII ф10), кг		0.6	1.0
Выборка стали на 1 изделие (арм. AIII ф12), кг		2.1	2.1

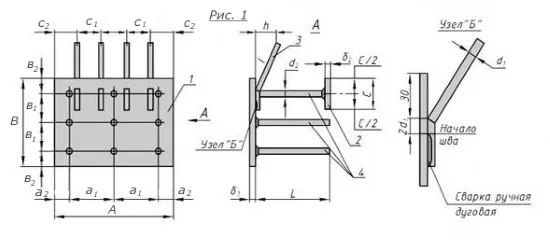

Рисунок на чертеже		1	1
Итого, кг		13.1	13.5
Обозначение изделия		1.400-15.B1.350	1.400-15.B1.350-01
