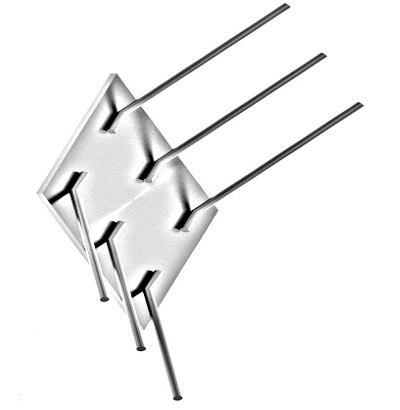

Закладные изделия серия 1.400-15 МН 409

Закладные детали являются унифицированными железобетонными конструкциями, предназначенными для крепления технологических коммуникаций и устройств на вертикальных частях бетонных сооружений. Производим закладные изделия в соответствии с нормативно-технической документацией на изделия. Учитываем пожелания заказчика при заказе в выборе марки стали, покрытия, маркировки. Производство осуществляется из арматурных стержней и листового и профильного прокатов. Закладные изделия бывают с перпендикулярным, наклонным, параллельным или смешанным расположением анкерных стержней.

Характеристики:

Параметр	Обозначение	Значение марки МН 409-1	Значение марки МН 409-2
Размер пластины, мм	А	250	250
Размер пластины, мм	В	200	200
Размер пластины, мм	б	6	6
Привязки анкеров, мм	в1	120	120
Привязки анкеров, мм	в2	40	40
Количество и диаметр анкеров		4ф8AIII	4ф8AIII
Размер, мм	l	300	250
Размер, мм	h	120	70
Выборка стали на 1 изделие (профильная сталь), кг	-б=6	2.4	2.4
Выборка стали на 1 изделие (арм. AIII ф8), кг		0.6	0.5
Рисунок на чертеже		1	1
Итого, кг		3.0	2.9
Обозначение изделия		1.400-15.B1.420-08	1.400-15.B1.420-09
