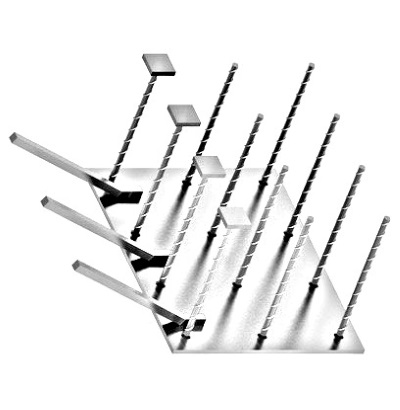

Закладные изделия серия 1.400-15 МН 325

Закладные детали являются унифицированными железобетонными конструкциями, предназначенными для крепления технологических коммуникаций и устройств на вертикальных частях бетонных сооружений. Производим закладные изделия в соответствии с нормативно-технической документацией на изделия. Учитываем пожелания заказчика при заказе в выборе марки стали, покрытия, маркировки. Производство осуществляется из арматурных стержней и листового и профильного прокатов. Закладные изделия бывают с перпендикулярным, наклонным, параллельным или смешанным расположением анкерных стержней.

Характеристики:

Параметр	Обозначение	Значение марки МН 325-3	Значение марки МН 325-4	Значение марки МН 325-5
Размер пластины, мм	А	500	500	500
Размер пластины, мм	В	400	400	400
Размер пластины, мм	б	10	10	10
Привязки анкеров, мм	а1	140	140	140
Привязки анкеров, мм	а2	40	40	40
Привязки анкеров, мм	в1	160	160	160
Привязки анкеров, мм	в2	40	40	40
Привязки анкеров, мм	с1	175	175	175
Привязки анкеров, мм	с2	75	75	75
Количество и диаметр гнутых анкеров		3ф20AIII	3ф20AIII	3ф20AIII
Длина гнутых анкеров, мм	l	750	750	750
Длина гнутых анкеров, мм	h	210	260	260
Количество и диаметр прямых анкеров		12ф14AIII	12ф14AIII	12ф14AIII
Длина прямых анкеров, мм	L	220	270	370
Размеры пластин усиления и кол-во, мм		50х50х10 (шт.4)	50х50х10 (шт.4)	50х50х10 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг	-б=10	16.5	16.5	16.5
Выборка стали на 1 изделие (арм. AIII ф14), кг		3.2	4.0	5.4
Выборка стали на 1 изделие (арм. AIII ф20), кг		6.7	6.7	6.7

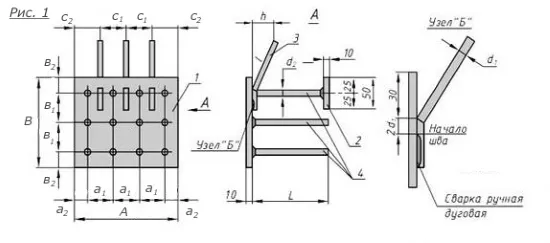

Рисунок на чертеже		1	1	1
Итого, кг		26.4	27.2	28.6
Обозначение изделия		1.400-15.B1.370-03	1.400-15.B1.370-04	1.400-15.B1.370-05
