Закладные изделия серия 1.400-15 МН 324

Закладные детали являются унифицированными железобетонными конструкциями, предназначенными для крепления технологических коммуникаций и устройств на вертикальных частях бетонных сооружений. Производим закладные изделия в соответствии с нормативно-технической документацией на изделия. Учитываем пожелания заказчика при заказе в выборе марки стали, покрытия, маркировки. Производство осуществляется из арматурных стержней и листового и профильного прокатов. Закладные изделия бывают с перпендикулярным, наклонным, параллельным или смешанным расположением анкерных стержней.

Характеристики:

Параметр	Обозначение	Значение марки МН 324-2	Значение марки МН 324-3	Значение марки МН 324-4
Размер пластины, мм	А	500	500	500
Размер пластины, мм	В	400	400	400
Размер пластины, мм	б	8	8	8
Привязки анкеров, мм	а1	140	140	140
Привязки анкеров, мм	а2	40	40	40
Привязки анкеров, мм	в1	160	160	160
Привязки анкеров, мм	в2	40	40	40
Привязки анкеров, мм	с1	175	175	175
Привязки анкеров, мм	с2	75	75	75
Количество и диаметр гнутых анкеров		3ф16AIII	3ф16AIII	3ф16AIII
Длина гнутых анкеров, мм	l	620	620	620
Длина гнутых анкеров, мм	h	160	210	210
Количество и диаметр прямых анкеров		12ф12AIII	12ф12AIII	12ф12AIII
Длина прямых анкеров, мм	L	170	220	270
Размеры пластин усиления и кол-во, мм		50х50х10 (шт.4)	50х50х10 (шт.4)	50х50х10 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг	-б=8	12.6	12.6	12.6
Выборка стали на 1 изделие (профильная сталь), кг	-б=10	0.8	0.8	0.8
Выборка стали на 1 изделие (арм. AIII ф12), кг		1.8	2.4	2.9
Выборка стали на 1 изделие (арм. AIII ф16), кг		3.5	3.5	3.5

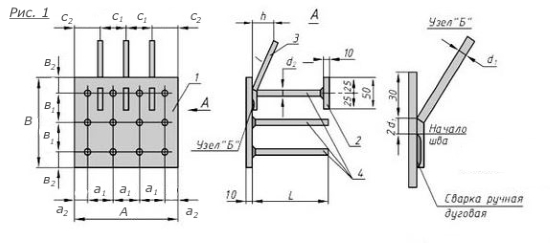

Рисунок на чертеже		1	1	1
Итого, кг		18.7	19.3	19.8
Обозначение изделия		1.400-15.B1.370	1.400-15.B1.370-01	1.400-15.B1.370-02
