Закладные изделия серия 1.400-15 МН 316

Закладные детали являются унифицированными железобетонными конструкциями, предназначенными для крепления технологических коммуникаций и устройств на вертикальных частях бетонных сооружений. Производим закладные изделия в соответствии с нормативно-технической документацией на изделия. Учитываем пожелания заказчика при заказе в выборе марки стали, покрытия, маркировки. Производство осуществляется из арматурных стержней и листового и профильного прокатов. Закладные изделия бывают с перпендикулярным, наклонным, параллельным или смешанным расположением анкерных стержней.

Характеристики:

Параметр	Обозначение	Значение марки МН 316-1	Значение марки МН 316-2	Значение марки МН 316-3
Размер пластины, мм	А	400	400	400
Размер пластины, мм	В	250	250	250
Размер пластины, мм	б	8	8	8
Привязки анкеров, мм	а1	110	110	110
Привязки анкеров, мм	а2	35	35	35
Привязки анкеров, мм	в1	220	220	220
Привязки анкеров, мм	в2	35	35	35
Привязки анкеров, мм	с1	130	130	130
Привязки анкеров, мм	с2	70	70	70
Количество и диаметр гнутых анкеров		3ф12AIII	3ф12AIII	3ф12AIII
Длина гнутых анкеров, мм	l	480	480	480
Длина гнутых анкеров, мм	h	120	170	170
Количество и диаметр прямых анкеров		8ф10AIII	8ф10AIII	8ф10AIII
Длина прямых анкеров, мм	L	120	170	220
Размеры пластин усиления и кол-во, мм		40х40х8 (шт.4)	40х40х8 (шт.4)	40х40х8 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг	-б=8	7.9	7.9	7.9
Выборка стали на 1 изделие (арм. AIII ф10), кг		0.6	0.9	1.1
Выборка стали на 1 изделие (арм. AIII ф12), кг		1.6	1.6	1.6

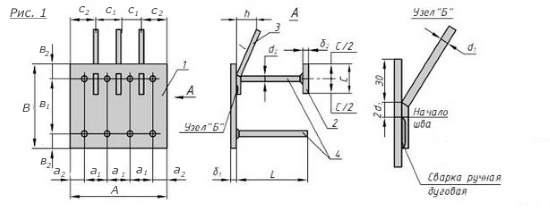

Рисунок на чертеже		1	1	1
Итого, кг		10.1	10.4	10.6
Обозначение изделия		1.400-15.B1.340-03	1.400-15.B1.340-04	1.400-15.B1.340-05
