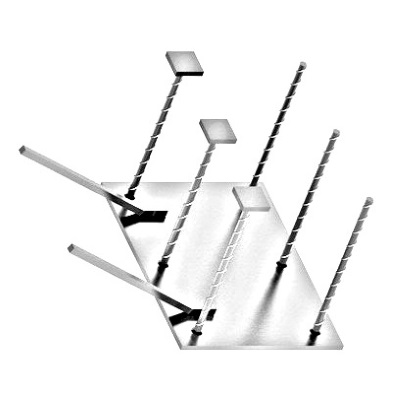

Закладные изделия серия 1.400-15 МН 311

 Закладные детали являются унифицированными железобетонными конструкциями, предназначенными для крепления технологических коммуникаций и устройств на вертикальных частях бетонных сооружений. Производим закладные изделия в соответствии с нормативно-технической документацией на изделия. Учитываем пожелания заказчика при заказе в выборе марки стали, покрытия, маркировки. Производство осуществляется из арматурных стержней и листового и профильного прокатов. Закладные изделия бывают с перпендикулярным, наклонным, параллельным или смешанным расположением анкерных стержней.

Характеристики:

Параметр	Обозначение	Значение марки МН 311-2	Значение марки МН 311-3	Значение марки МН 311-4
Размер пластины, мм	А	300	300	300
Размер пластины, мм	В	300	300	300
Размер пластины, мм	б	8	8	8
Привязки анкеров, мм	а1	120	120	120
Привязки анкеров, мм	а2	30	30	30
Привязки анкеров, мм	в1	220	220	220
Привязки анкеров, мм	в2	40	40	40
Привязки анкеров, мм	с1	170	170	170
Привязки анкеров, мм	с2	65	65	65
Количество и диаметр гнутых анкеров		2ф16AIII	2ф16AIII	2ф16AIII
Длина гнутых анкеров, мм	l	620	620	620
Длина гнутых анкеров, мм	h	160	210	210
Количество и диаметр прямых анкеров		6ф12AIII	6ф12AIII	6ф12AIII
Длина прямых анкеров, мм	L	170	220	270
Размеры пластин усиления и кол-во, мм		50х50х10 (шт.3)	50х50х10 (шт.3)	50х50х10 (шт.3)
Выборка стали на 1 изделие (профильная сталь), кг	-б=8	5.7	5.7	5.7
Выборка стали на 1 изделие (профильная сталь), кг	-б=10	0.6	0.6	0.6
Выборка стали на 1 изделие (арм. AIII ф12), кг		0.9	1.2	1.4
Выборка стали на 1 изделие (арм. AIII ф16), кг		2.3	2.3	2.3
Рисунок на чертеже		1	1	1
Итого, кг		9.5	9.8	10.0
Обозначение изделия		1.400-15.B1.310-12	1.400-15.B1.310-13	1.400-15.B1.310-14
