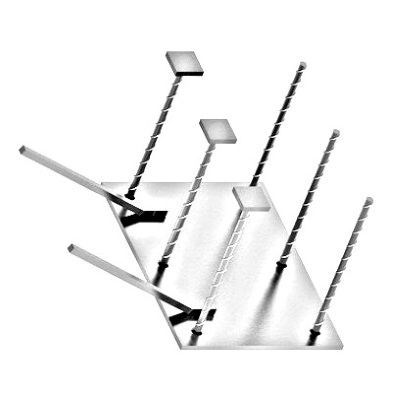

Закладные изделия серия 1.400-15 МН 308

Закладные детали являются унифицированными железобетонными конструкциями, предназначенными для крепления технологических коммуникаций и устройств на вертикальных частях бетонных сооружений. Производим закладные изделия в соответствии с нормативно-технической документацией на изделия. Учитываем пожелания заказчика при заказе в выборе марки стали, покрытия, маркировки. Производство осуществляется из арматурных стержней и листового и профильного прокатов. Закладные изделия бывают с перпендикулярным, наклонным, параллельным или смешанным расположением анкерных стержней.

Характеристики:

Параметр	Обозначение	Значение марки МН 308-1	Значение марки МН 308-2
Размер пластины, мм	А	300	300
Размер пластины, мм	В	250	250
Размер пластины, мм	б	8	8
Привязки анкеров, мм	а1	120	120
Привязки анкеров, мм	а2	30	30
Привязки анкеров, мм	в1	180	180
Привязки анкеров, мм	в2	40	40
Привязки анкеров, мм	с1	170	170
Привязки анкеров, мм	с2	65	65
Количество и диаметр гнутых анкеров		2ф12AIII	2ф12AIII
Длина гнутых анкеров, мм	l	480	480
Длина гнутых анкеров, мм	h	120	170
Количество и диаметр прямых анкеров		6ф10AIII	6ф10AIII
Длина прямых анкеров, мм	L	120	170
Размеры пластин усиления и кол-во, мм		40х40х8 (шт.3)	40х40х8 (шт.3)
Выборка стали на 1 изделие (профильная сталь), кг	-б=8	5.0	5.0
Выборка стали на 1 изделие (арм. AIII ф10), кг		0.4	0.7
Выборка стали на 1 изделие (арм. AIII ф12), кг		1.0	1.0
Рисунок на чертеже		1	1
Итого, кг		6.4	6.7
Обозначение изделия		1.400-15.B1.320-02	1.400-15.B1.320-03
