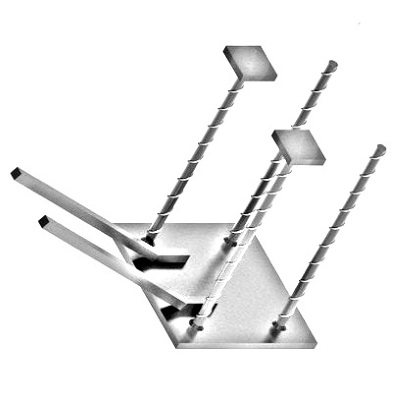

Закладные изделия серия 1.400-15 МН 305

 Закладные детали являются унифицированными железобетонными конструкциями, предназначенными для крепления технологических коммуникаций и устройств на вертикальных частях бетонных сооружений. Производим закладные изделия в соответствии с нормативно-технической документацией на изделия. Учитываем пожелания заказчика при заказе в выборе марки стали, покрытия, маркировки. Производство осуществляется из арматурных стержней и листового и профильного прокатов. Закладные изделия бывают с перпендикулярным, наклонным, параллельным или смешанным расположением анкерных стержней.

Характеристики:

Параметр	Обозначение	Значение марки МН 305-2	Значение марки МН 305-3	Значение марки МН 305-4
Размер пластины, мм	А	200	200	200
Размер пластины, мм	В	300	300	300
Размер пластины, мм	б	10	10	10
Привязки анкеров, мм	а1	140	140	140
Привязки анкеров, мм	а2	30	30	30
Привязки анкеров, мм	в1	220	220	220
Привязки анкеров, мм	в2	40	40	40
Привязки анкеров, мм	с1	80	80	80
Привязки анкеров, мм	с2	60	60	60
Количество и диаметр гнутых анкеров		2ф16AIII	2ф16AIII	2ф16AIII
Длина гнутых анкеров, мм	l	620	620	620
Длина гнутых анкеров, мм	h	160	210	210
Количество и диаметр прямых анкеров		4ф14AIII	4ф14AIII	4ф14AIII
Длина прямых анкеров, мм	L	170	220	270
Размеры пластин усиления и кол-во, мм		50х50х10 (шт.2)	50х50х10 (шт.2)	50х50х10 (шт.2)
Выборка стали на 1 изделие (профильная сталь), кг	-б=10	5.1	5.1	5.1
Выборка стали на 1 изделие (арм. AIII ф14), кг		0.8	1.1	1.3
Выборка стали на 1 изделие (арм. AIII ф16), кг		2.3	2.3	2.3
Рисунок на чертеже		1	1	1
Итого, кг		8.2	8.5	8.7
Обозначение изделия		1.400-15.B1.310-12	1.400-15.B1.310-13	1.400-15.B1.310-14
