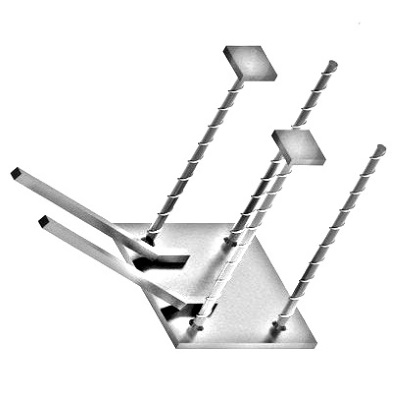

Закладные изделия серия 1.400-15 МН 301

Закладные детали являются унифицированными железобетонными конструкциями, предназначенными для крепления технологических коммуникаций и устройств на вертикальных частях бетонных сооружений. Производим закладные изделия в соответствии с нормативно-технической документацией на изделия. Учитываем пожелания заказчика при заказе в выборе марки стали, покрытия, маркировки. Производство осуществляется из арматурных стержней и листового и профильного прокатов. Закладные изделия бывают с перпендикулярным, наклонным, параллельным или смешанным расположением анкерных стержней.

Характеристики:

Параметр	Обозначение	Значение марки МН 301-1	Значение марки МН 301-2	Значение марки МН 301-3
Размер пластины, мм	А	200	200	200
Размер пластины, мм	В	150	150	150
Размер пластины, мм	б	8	8	8
Привязки анкеров, мм	а1	140	140	140
Привязки анкеров, мм	а2	30	30	30
Привязки анкеров, мм	в1	90	90	90
Привязки анкеров, мм	в2	35	35	35
Привязки анкеров, мм	с1	80	80	80
Привязки анкеров, мм	с2	60	60	60
Количество и диаметр гнутых анкеров		2ф12AIII	2ф12AIII	2ф12AIII
Длина гнутых анкеров, мм	l	480	480	480
Длина гнутых анкеров, мм	h	120	170	170
Количество и диаметр прямых анкеров		4ф12AIII	4ф12AIII	4ф12AIII
Длина прямых анкеров, мм	L	120	170	220
Размеры пластин усиления и кол-во, мм		50х50х10 (шт.2)	50х50х10 (шт.2)	50х50х10 (шт.2)
Выборка стали на 1 изделие (профильная сталь), кг	-б=8	1.9	1.9	1.9
Выборка стали на 1 изделие (профильная сталь), кг	-б=10	0.4	0.4	0.4
Выборка стали на 1 изделие (арм. AIII ф12), кг		1.5	1.6	1.8
Рисунок на чертеже		1	1	1
Итого, кг		3.8	3.9	4.1
Обозначение изделия		1.400-15.B1.310	1.400-15.B1.310-01	1.400-15.B1.310-02
