Закладные изделия серия 1.400-15 МН 227

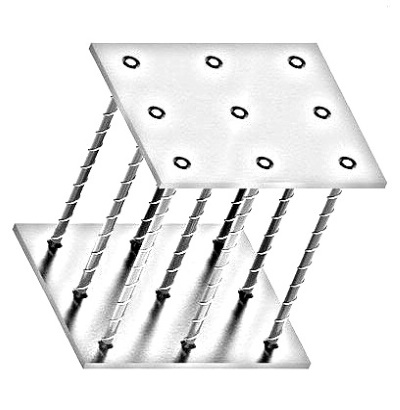

Закладные детали являются унифицированными железобетонными конструкциями, предназначенными для крепления технологических коммуникаций и устройств на вертикальных частях бетонных сооружений. Производим закладные изделия в соответствии с нормативно-технической документацией на изделия. Учитываем пожелания заказчика при заказе в выборе марки стали, покрытия, маркировки. Производство осуществляется из арматурных стержней и листового и профильного прокатов. Закладные изделия бывают с перпендикулярным, наклонным, параллельным или смешанным расположением анкерных стержней.

Характеристики

Параметр	Обозначение	Значение марки МН 227-3	Значение марки МН 227-4	Значение марки МН 227-5
Размер пластины, мм	А	400	400	400
Размер пластины, мм	В	500	500	500
Размер пластины, мм	б	10	10	10
Привязки анкеров, мм	а1	160	160	160
Привязки анкеров, мм	а2	40	40	40
Привязки анкеров, мм	в1	210	210	210
Привязки анкеров, мм	в2	40	40	40
Количество и диаметр анкеров		9ф12AIII	9ф12AIII	9ф12AIII
Размер, мм	H	250	300	400
Выборка стали на 1 изделие (профильная сталь), кг	-б=10	31.4	31.4	31.4
Выборка стали на 1 изделие (арм. AIII ф12), кг		1.9	2.3	3.2
Рисунок на чертеже		1	1	1
Итого, кг		33.3	33.7	34.6
Обозначение изделия		1.400-15.B1.240-18	1.400-15.B1.240-19	1.400-15.B1.240-20
