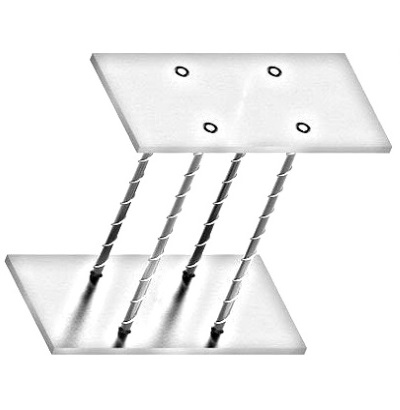

Закладные изделия серия 1.400-15 МН 218

Закладные детали являются унифицированными железобетонными конструкциями, предназначенными для крепления технологических коммуникаций и устройств на вертикальных частях бетонных сооружений. Производим закладные изделия в соответствии с нормативно-технической документацией на изделия. Учитываем пожелания заказчика при заказе в выборе марки стали, покрытия, маркировки. Производство осуществляется из арматурных стержней и листового и профильного прокатов. Закладные изделия бывают с перпендикулярным, наклонным, параллельным или смешанным расположением анкерных стержней.

Характеристики:

Параметр	Обозначение	Значение марки МН 218-1	Значение марки МН 218-2	Значение марки МН 218-3	Значение марки МН 218-4	Значение марки МН 218-5
Размер пластины, мм	А	250	250	250	250	250
Размер пластины, мм	В	250	250	250	250	250
Размер пластины, мм	б	10	10	10	10	10
Привязки анкеров, мм	а1	90	90	90	90	90
Привязки анкеров, мм	а2	35	35	35	35	35
Привязки анкеров, мм	в1	90	90	90	90	90
Привязки анкеров, мм	в2	35	35	35	35	35
Количество и диаметр анкеров		8ф12AIII	8ф12AIII	8ф12AIII	8ф12AIII	8ф12AIII
Размер, мм	H	150	200	250	300	400
Выборка стали на 1 изделие (профильная сталь), кг	-б=10	9.8	9.8	9.8	9.8	9.8
Выборка стали на 1 изделие (арм. AIII ф12), кг		1.0	1.4	1.7	2.1	2.8

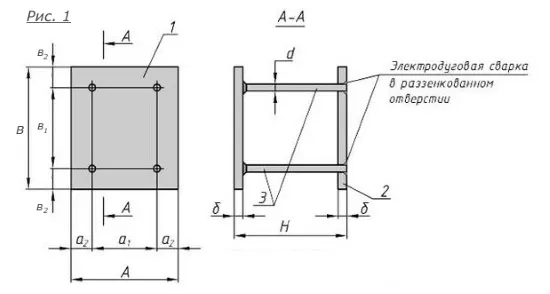

Рисунок на чертеже		1	1	1	1	1
Итого, кг		10.8	11.2	11.5	11.9	12.6
Обозначение изделия		1.400-15.B1.230	1.400-15.B1.230-01	1.400-15.B1.230-02	1.400-15.B1.230-03	1.400-15.B1.230-04
