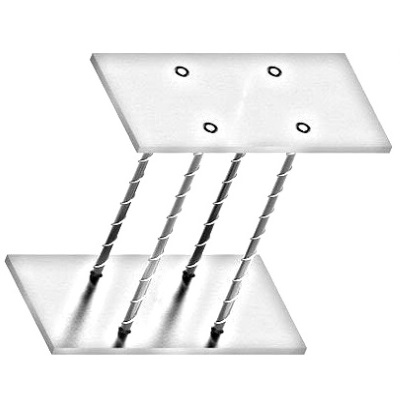

Закладные изделия серия 1.400-15 МН 211

Закладные детали являются унифицированными железобетонными конструкциями, предназначенными для крепления технологических коммуникаций и устройств на вертикальных частях бетонных сооружений. Производим закладные изделия в соответствии с нормативно-технической документацией на изделия. Учитываем пожелания заказчика при заказе в выборе марки стали, покрытия, маркировки. Производство осуществляется из арматурных стержней и листового и профильного прокатов. Закладные изделия бывают с перпендикулярным, наклонным, параллельным или смешанным расположением анкерных стержней.

Характеристики:

Параметр	Обозначение	Значение марки МН 211-3	Значение марки МН 211-4	Значение марки МН 211-5	Значение марки МН 211-6	Значение марки МН 211-7
Размер пластины, мм	А	200	200	200	200	200
Размер пластины, мм	В	300	300	300	300	300
Размер пластины, мм	б	12	12	12	12	12
Привязки анкеров, мм	а1	120	120	120	120	120
Привязки анкеров, мм	а2	40	40	40	40	40
Привязки анкеров, мм	в1	110	110	110	110	110
Привязки анкеров, мм	в2	40	40	40	40	40
Количество и диаметр анкеров		6ф16AIII	6ф16AIII	6ф16AIII	6ф16AIII	6ф16AIII
Размер, мм	H	250	300	400	500	600
Выборка стали на 1 изделие (профильная сталь), кг	-б=12	11.4	11.4	11.4	11.4	11.4
Выборка стали на 1 изделие (арм. AIII ф16), кг		2.3	2.8	3.7	4.6	3.6
Рисунок на чертеже		1	1	1	1	1
Итого, кг		13.7	14.2	15.1	16.0	15.0
Обозначение изделия		1.400-15.B1.220-05	1.400-15.B1.220-06	1.400-15.B1.220-07	1.400-15.B1.220-08	1.400-15.B1.220-09
