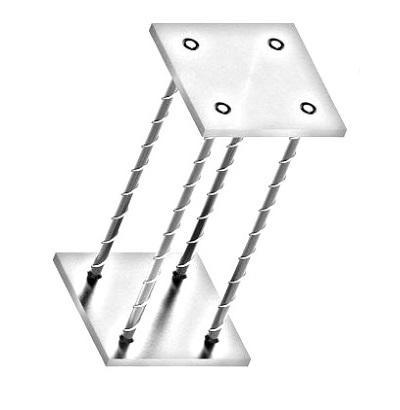

Закладные изделия серия 1.400-15 МН 209

Закладные детали являются унифицированными железобетонными конструкциями, предназначенными для крепления технологических коммуникаций и устройств на вертикальных частях бетонных сооружений. Производим закладные изделия в соответствии с нормативно-технической документацией на изделия. Учитываем пожелания заказчика при заказе в выборе марки стали, покрытия, маркировки. Производство осуществляется из арматурных стержней и листового и профильного прокатов. Закладные изделия бывают с перпендикулярным, наклонным, параллельным или смешанным расположением анкерных стержней.

Характеристики:

Параметр	Обозначение	Значение марки МН 209-3	Значение марки МН 209-4	Значение марки МН 209-5
Размер пластины, мм	А	300	300	300
Размер пластины, мм	В	300	300	300
Размер пластины, мм	б	10	10	10
Привязки анкеров, мм	а1	220	220	220
Привязки анкеров, мм	а2	40	40	40
Привязки анкеров, мм	в1	220	220	220
Привязки анкеров, мм	в2	40	40	40
Количество и диаметр анкеров		4ф12AIII	4ф12AIII	4ф12AIII
Размер, мм	H	250	300	400
Выборка стали на 1 изделие (профильная сталь), кг	-б=8	14.2	14.2	14.2
Выборка стали на 1 изделие (арм. AIII ф12), кг		0.8	1.0	1.4
Рисунок на чертеже		1	1	1
Итого, кг		15.0	15.2	15.6
Обозначение изделия		1.400-15.B1.210-40	1.400-15.B1.210-41	1.400-15.B1.210-42
