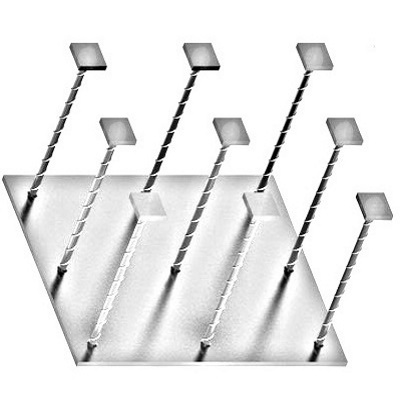

Закладные изделия серия 1.400-15 МН 153

Закладные детали являются унифицированными железобетонными конструкциями, предназначенными для крепления технологических коммуникаций и устройств на вертикальных частях бетонных сооружений. Производим закладные изделия в соответствии с нормативно-технической документацией на изделия. Учитываем пожелания заказчика при заказе в выборе марки стали, покрытия, маркировки. Производство осуществляется из арматурных стержней и листового и профильного прокатов. Закладные изделия бывают с перпендикулярным, наклонным, параллельным или смешанным расположением анкерных стержней.

Характеристики:

Параметр	Обозначение	Значение марки МН 153-1	Значение марки МН 153-2	Значение марки МН 153-3	Значение марки МН 153-4	Значение марки МН 153-5	Значение марки МН 153-6
Размер пластины, мм	А	300	300	300	300	300	300
Размер пластины, мм	В	400	400	400	400	400	400
Размер пластины, мм	б	12	12	12	12	12	12
Привязки анкеров, мм	а1	110	110	110	110	110	110
Привязки анкеров, мм	а2	40	40	40	40	40	40
Привязки анкеров, мм	в1	160	160	160	160	160	160
Привязки анкеров, мм	в2	40	40	40	40	40	40
Количество и диаметр анкеров		9ф16AIII	9ф16AIII	9ф16AIII	9ф16AIII	9ф16AIII	9ф16AIII
Длина анкеров, мм	L	620	460	370	620	460	210
Выборка стали на 1 изделие (профильная сталь), кг	-б=12	11.3	11.3	11.3	14.4	14.4	14.4
Размеры пластин усиления и кол-во, мм					60х60х12 (шт.9)	60х60х12 (шт.9)	60х60х12 (шт.9)
Выборка стали на 1 изделие (арм. AIII ф16), кг		8.8	6.6	5.3	8.8	6.6	3.0
Рисунок на чертеже		1	1	1	1	1	1
Итого, кг		20.1	17.9	16.6	23.2	21.0	17.4
Обозначение изделия		1.400-15.B1.170-06	1.400-15.B1.170-07	1.400-15.B1.170-08	1.400-15.B1.170-09	1.400-15.B1.170-10	1.400-15.B1.170-11
